立式液压劈柴作业设备结构设计

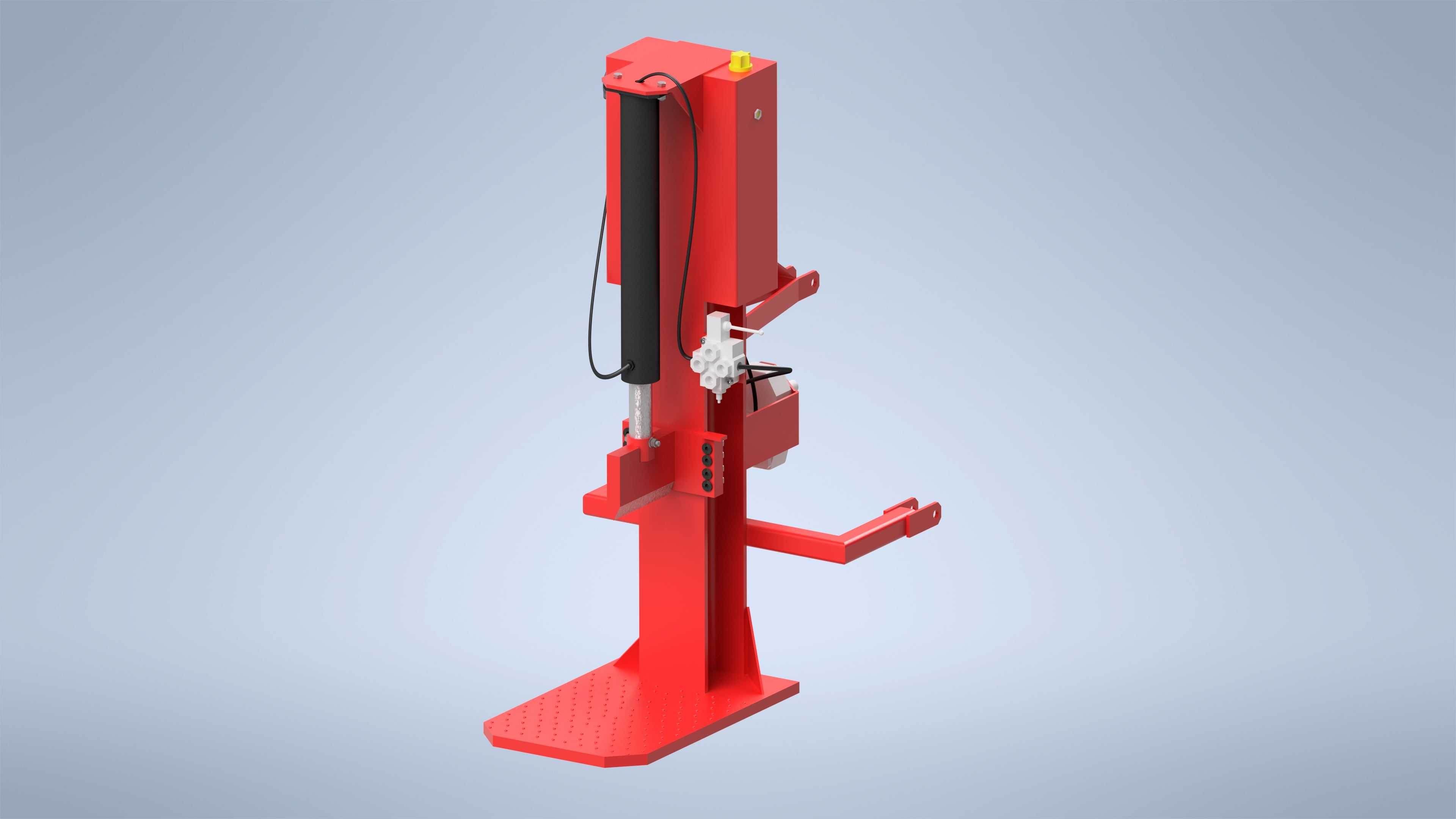

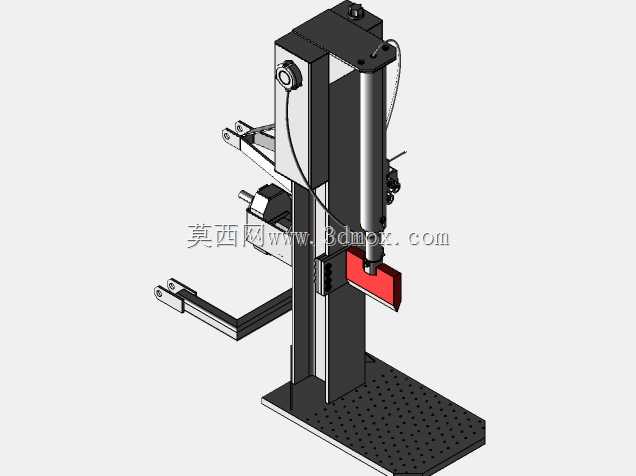

　　这款立式劈柴设备的三维结构，核心面向民用取暖木柴制备、小型木材加工点的原木劈分工序设计，区别于卧式劈柴设备的长料进给需求，立式结构更适配短段原木的垂直进给作业，在农户庭院、小型木柴加工站点的使用场景中，占地投影仅需0.3平方米左右，无需预留长料侧向进给的操作空间，适配狭小场地的安装使用需求。从结构布局来看，设备采用单立柱落地式支撑结构，底部为带防滑纹理的方形承托底座，底座通过地脚螺栓即可完成与硬化地面的固定，安装边界要求地面平整度误差不超过5mm，避免立柱倾斜导致的劈裂刀受力偏载问题；立柱主体采用厚壁矩形钢管焊接成型，内部预留液压管路的走线空间，外部集成液压油缸安装位、劈裂刀导向槽、操作手柄安装座，整体结构的重心沿立柱垂直轴线分布，

　　满负载劈裂作业时整机侧倾力矩控制在安全阈值内，无需额外加装配重块。设备的执行端采用单作用液压油缸作为动力输出元件，油缸垂直安装在立柱上部，活塞杆端部连接楔形劈裂刀，刀头采用高碳钢焊接刃口，刃口角度设计为28度，兼顾切入锋利度与刃口抗冲击性能，劈裂作业时原木垂直放置在底座承托平台上，油缸带动劈刀垂直下行完成木柴劈分，最大可适配直径350mm、长度600mm的短段原木，单次劈裂行程控制在700mm，作业循环时间约8秒，相比人工斧劈的作业效率提升6倍以上。操作机构采用侧置式杠杆手柄布局，手柄安装位置距离地面1100mm，符合成年操作人员站立作业的人机工程学尺寸，无需弯腰即可完成进给、回程的操作控制；

　　液压系统的控制阀组集成在立柱侧部的安装腔体内，外部设置防护盖板避免木柴碎屑、灰尘侵入阀组造成卡滞，系统额定工作压力设定为16MPa，配套的液压动力单元可根据使用场景选配单相电机或柴油机驱动版本，适配无市电接入的林区作业场景。从设计思路层面，这款设备优先考虑了户外使用的维护便捷性，所有外露的连接螺栓均采用镀锌防腐处理，液压管路采用高压胶管快插接头连接，日常维护时无需专用工具即可完成管路更换；劈裂刀采用螺栓连接结构固定在活塞杆端部，刃口磨损后可快速拆卸打磨或更换，无需整体拆解油缸部件。设备的外形总高度控制在1800mm，宽度方向最大尺寸为800mm，运输时可将侧置的操作手柄、液压动力单元快速拆解，拆解后单件最大重量不超过50kg，

　　便于农用三轮车、小型货车的转运，适配流动式木柴加工的跨区域作业需求。在安全防护设计上，设备的液压油缸下行回路设置了过载溢流阀，当遇到木节、硬木导致负载超过系统额定压力时，溢流阀自动开启卸荷，避免油缸过载损坏或结构件焊缝开裂；操作手柄处设置了复位弹簧，操作人员松开手柄后阀芯自动回到中位，油缸停止动作，防止误触导致的安全风险；底座承托平台边缘设置了高度50mm的挡边，避免劈裂过程中木柴侧向滑落砸伤操作人员。不同于工业级大型木材劈裂设备，这款立式结构的设计更偏向轻量化、民用化的定位，结构件的壁厚选择经过受力仿真校核，在满足10吨额定劈裂力的强度要求前提下，尽可能降低整机自重，整机空载重量控制在180kg左右，两人即可完成短距离的搬移调整。设备的液压油箱集成在立柱下部的腔体内，油箱容积设计为15L，满足液压系统的散热与油量循环需求，油箱侧面设置透明液位计，便于日常检查液压油存量，无需拆解即可判断是否需要补充液压油。从实际作业的适配性来看，这款设备可通过更换不同刃口数量的劈刀头，实现单次劈裂为2瓣、4瓣的作业需求，更换刀头仅需拆除3颗固定螺栓，操作耗时不超过5分钟，可根据不同的木柴尺寸、用户的劈分需求快速切换作业模式，适配民用取暖木柴、烧烤用木碳原料制备等不同的细分作业场景。
