卧式液压劈柴作业设备结构设计

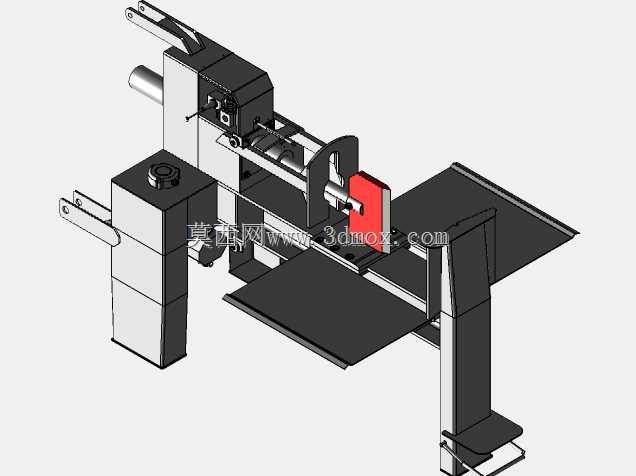

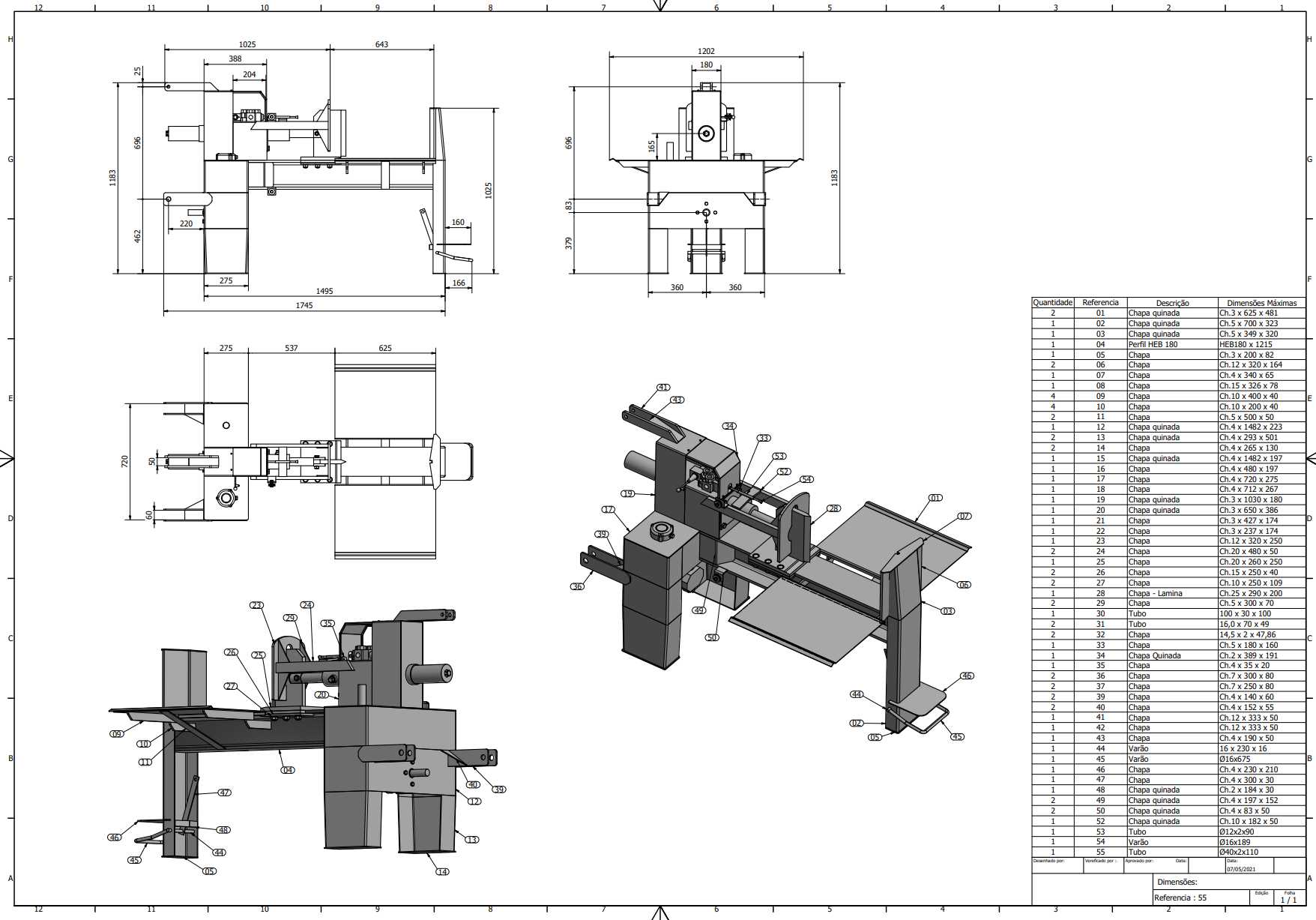

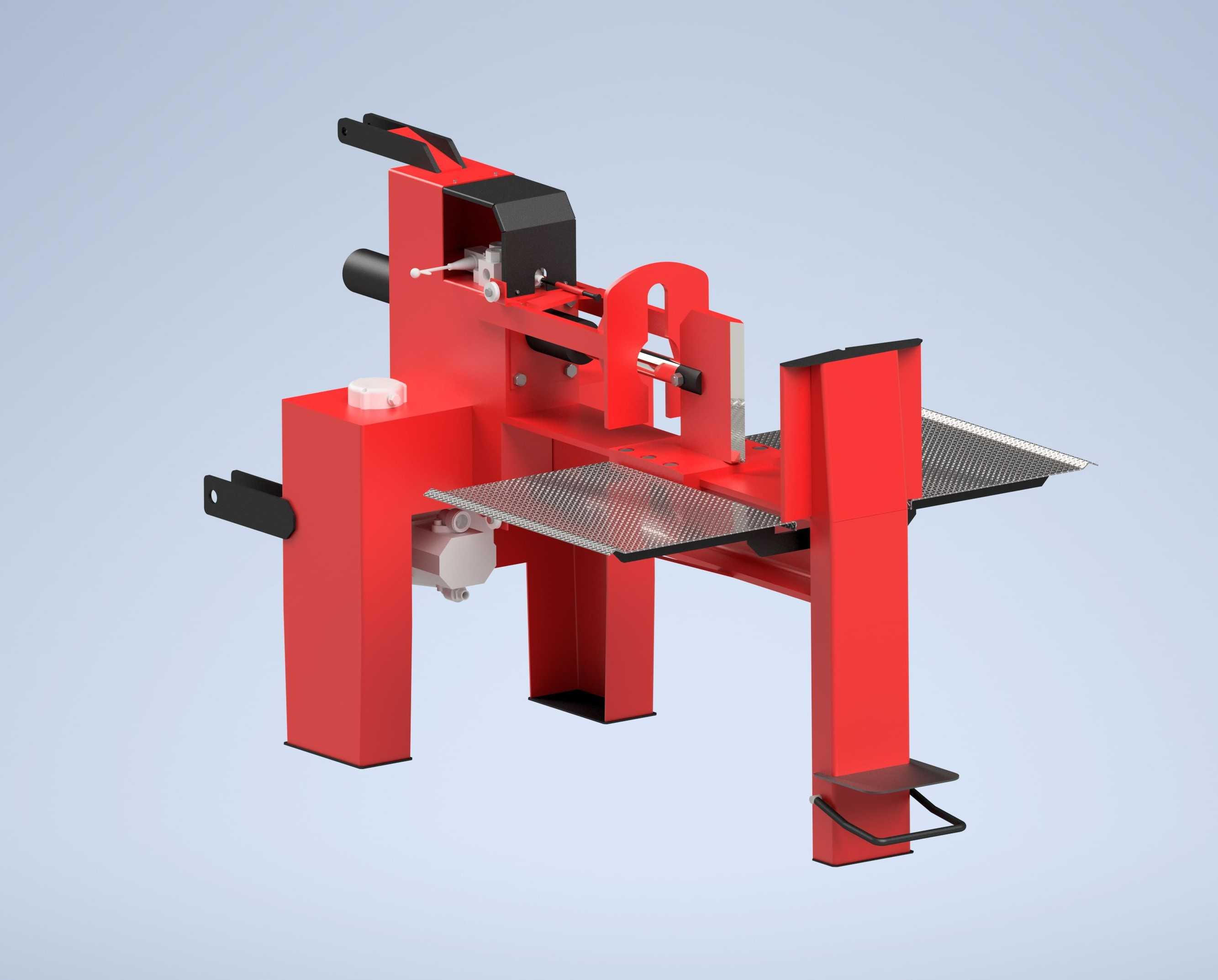

　　这款卧式劈柴作业设备，主要面向民用木柴加工、小型林场初加工、农户自用薪柴制备等场景，区别于立式劈柴设备的作业姿态，卧式结构更适配大直径、短段原木的劈裂作业，操作人员无需频繁抬举重物上料，大幅降低长时间作业的劳动强度。从结构布局来看，设备采用双立柱支撑的卧式推料架构，主体承载框架为型材焊接结构，底部设置两个落地支撑脚，其中一侧支撑脚集成脚踏操作机构，作业时操作人员可通过脚踏控制液压回路的启停与换向，双手可用于扶稳待劈原木，避免手持操作带来的安全隐患。设备中部设置带防滑纹理的承料工作台，台面采用花纹钢板材质，既可以承托待加工的原木段，防止原木在劈裂过程中打滑偏移，也可临时放置已劈好的木柴，减少物料反复搬运的频次。

　　推料机构采用液压驱动的直推式结构，劈刀采用楔形十字刃口设计，可根据木柴直径与纹理选择单次劈成两瓣或四瓣，刃口做了淬火硬化处理，长期劈裂硬杂木也不易出现卷刃、崩口问题。液压动力单元集成在设备主体框架的侧下方，配套的手动操作手柄设置在设备上部靠近推料端的位置，可与脚踏操作形成冗余控制，当脚踏机构出现故障时，仍可通过手动手柄完成作业循环。设备两侧设置的牵引挂接结构，可方便小型拖拉机、农用三轮车挂载转场，适配山区、丘陵地区零散林地的流动作业需求，无需固定安装场地，转场时仅需将挂接销与牵引车辆连接即可，设备整体重心经过配平设计，牵引转场时不会出现翘头、侧倾问题。从设计思路上，这款设备优先考虑作业安全性与操作便捷性，

　　所有运动部件均设置了安全防护距离，推料行程的两端设置了硬限位与液压溢流双重保护，当推料块到达行程终点时，液压系统自动溢流卸荷，避免机构过载损坏。劈刀的安装位置做了下沉式设计，刃口高度与工作台面齐平，原木放置后无需额外对位，推料过程中刃口可自动对准木柴的中心纹理，减少劈裂过程中的卡料概率。设备的液压管路采用硬管加软管的组合布置方式，固定管路采用无缝钢管焊接布置，活动部位采用高压耐油软管连接，管路走向避开操作人员的作业站位，防止管路破裂喷油伤人。从安装边界来看，设备作业状态下的占地长度适配常规民用院落、小型加工棚的空间尺寸，无需额外浇筑混凝土基础，放置在平整硬化的地面上即可开展作业，支撑脚底部设置了可调式垫铁，

　　可根据地面平整度调整设备水平度，避免作业过程中出现晃动移位。设备的维护点位均做了外露式设计，液压油加注口、滤芯更换位置、润滑注油点都设置在操作人员伸手可及的位置，日常维护无需拆解主体框架，日常使用中仅需定期检查液压油位、刃口磨损情况、连接螺栓紧固力矩即可，维护门槛较低，适配非专业机械操作人员的使用需求。在实际作业场景中，这款设备可处理直径范围内的各类硬杂木、软木段，相较于传统的斧头劈柴，作业效率提升数倍，且作业过程中无飞屑溅出的风险，操作人员站在设备侧方即可完成全部操作，无需正对劈裂方向，进一步降低作业风险。设备的推料速度做了分级设计，空行程推进速度较快，接触木柴后自动切换为慢速大推力模式，既保证作业效率，也避免硬木劈裂时的冲击载荷损坏液压元件。
