沙克3F121工业传感装置结构设计

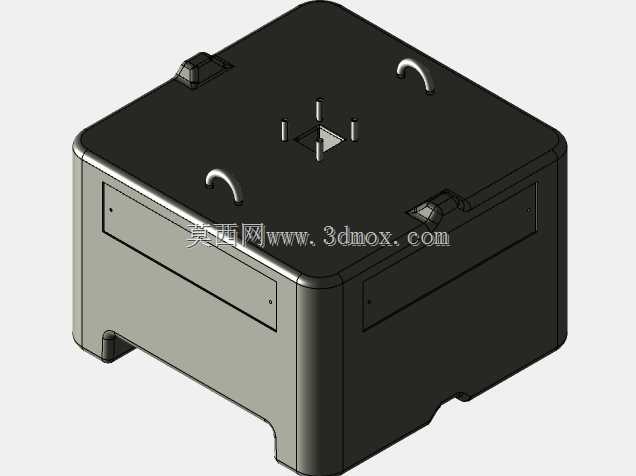

　　在工业自动化产线的物料检测、工位定位、距离感知场景中，这类方形封装的工业传感装置是现场感知层的核心元件之一，沙克3F121的结构设计完全围绕工业现场的复杂工况展开，从壳体防护到安装适配都做了针对性的工程考量。先从安装边界说起，这款传感装置采用方正的盒式壳体，底部预留了两个对称的缺口式安装位，不需要额外加装复杂的安装支架，直接通过螺栓就能固定在型材机架、设备侧壁或者输送线旁的安装板上，安装时的避让空间预留充足，不会和周边的走线、管线接头产生干涉，顶部的四个定位柱是用来固定内部传感核心模组的，安装时可以直接将PCB模组顺着定位柱卡入，不需要额外做对位调整，能大幅降低组装环节的工时消耗。顶部的两个弧形提手结构并非装饰件，

　　一方面是在设备维护拆装时方便操作人员施力提取，避免直接触碰核心传感面造成脏污或者精度偏移，另一方面这两个弧形结构也兼顾了走线导向的作用，外接的通讯线缆可以顺着弧形结构的弧度排布，避免线缆直角弯折造成线芯断裂，适配工业现场常见的拖链走线、固定布线等多种走线方式。壳体侧面的两个卡扣式结构是用来固定侧盖的，不需要打螺丝就能完成侧盖的拆装，现场调试时如果需要调整内部的拨码参数、更换接线端子，不需要借助螺丝刀等工具就能快速开盖，调试完成后卡扣的锁紧力足够应对工业现场的振动工况，不会因为设备运行的持续振动出现松脱。从功能特性来看，这款传感装置的壳体采用上下分色的结构设计，上壳为深色遮光材质，下壳为浅灰色高强度工程塑料，深色上壳可以避免外部杂散光对内部光学传感元件的干扰，尤其是在车间照明复杂、存在焊接弧光、设备指示灯频闪的场景下，遮光壳体能有效降低误触发的概率，下壳的高强度材质可以承受日常的磕碰、轻微撞击，哪怕是现场安装时工具不小心滑落砸到壳体，也不会出现壳体开裂导致内部元件暴露的问题。在实际应用场景中，这类传感装置常被用在输送线的物料到位检测、立体仓库的货位有无检测、AGV小车的障碍物检测工位，方正的外形可以让检测光束的边界更规整，不会因为壳体外形的圆弧过渡造成检测范围的偏移，安装时只需要对齐检测面的基准边，就能快速完成检测范围的校准，不需要反复调整角度。设计思路上，整个壳体的棱角都做了小圆弧过渡处理，不是尖锐的直角，

　　一方面是避免安装调试时划伤操作人员，另一方面圆弧过渡的结构可以减少现场积灰，工业车间的粉尘、碎屑不会在直角缝隙处堆积，日常清洁维护时用压缩空气一吹就能清理干净，不会因为积灰遮挡传感面造成检测精度下降。壳体的接缝处都做了止口设计，上下壳扣合之后缝隙很小，可以阻挡大部分的粉尘、飞溅的切削液进入壳体内部，满足一般工业现场的防护要求，不需要额外做密封灌胶就能适配多数无强腐蚀、无高压冲水的生产场景。从安装尺寸的适配性来看，这款装置的整体尺寸控制得非常紧凑，不会占用过多的安装空间，哪怕是在排布密集的检测工位上，相邻两个传感器之间也不会出现信号干涉，底部的安装缺口是长圆形的设计，安装时可以小范围调整固定位置，抵消安装板的加工误差，

　　不需要重新扩孔就能完成对位安装。侧面的预留平面是用来贴产品参数标签的，平整的表面可以让标签粘贴牢固，不会因为壳体曲面出现标签翘边脱落，方便现场运维人员快速识别设备型号、接线定义。很多现场运维人员反馈，这类带卡扣侧盖、预留安装缺口的传感器，比那种全螺丝固定、需要专用支架安装的传感器，现场更换的时间能缩短三分之二，一旦出现设备故障，不需要拆周边的其他元件，就能快速完成替换，减少产线停线的时间。顶部的方形开窗是传感核心的检测窗口，窗口周边的四个定位柱除了固定内部模组，还能在窗口上方加装防护镜片的时候起到定位作用，防护镜片顺着定位柱放上去之后，用点胶或者卡扣固定就能完成密封，不需要额外做治具对位，保证防护镜片和内部传感元件的同轴度，避免镜片偏位造成检测范围偏移。
