机加工用螺杆式快速夹紧钻虎钳结构

　　在钻床、小型台钻的常规加工作业场景里，这类螺杆驱动的钻虎钳是工位上最常见的夹紧工装，和普通台虎钳的应用边界有明显区分——它不需要承担錾削、强力敲击类的重载作业，核心用途是在钻孔、扩孔、铰孔甚至小规格攻丝工序中，把待加工工件牢牢固定在钻床工作台的对应工位上，避免工件在钻头切削力作用下移位、打转，既保障加工孔位的位置精度，也能防止工件飞出造成工位安全隐患。

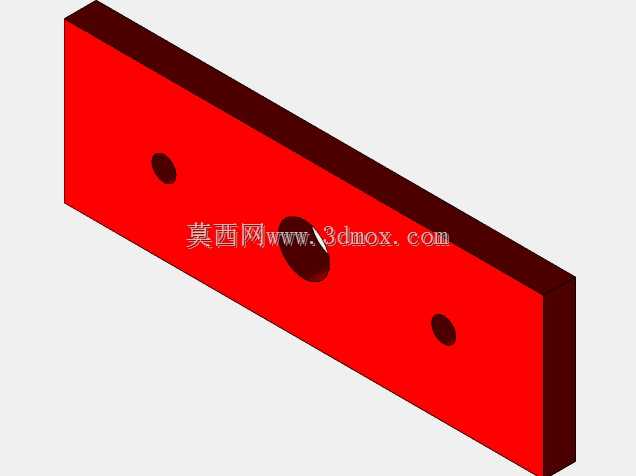

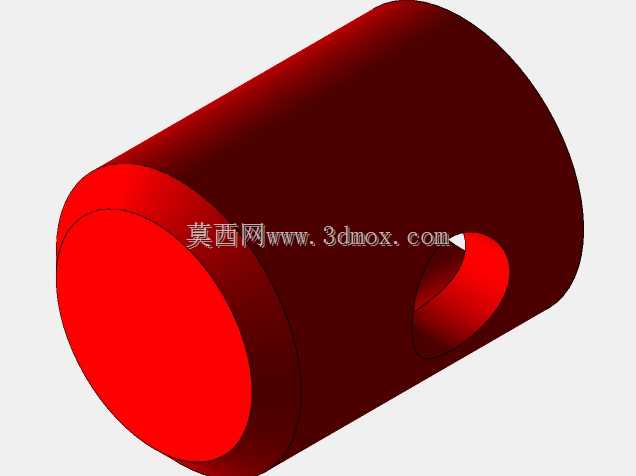

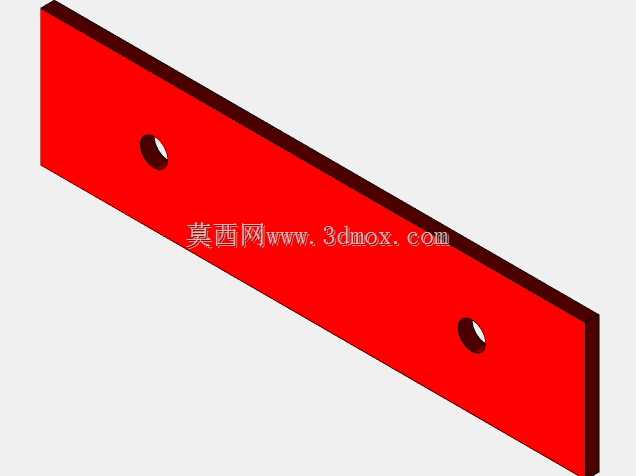

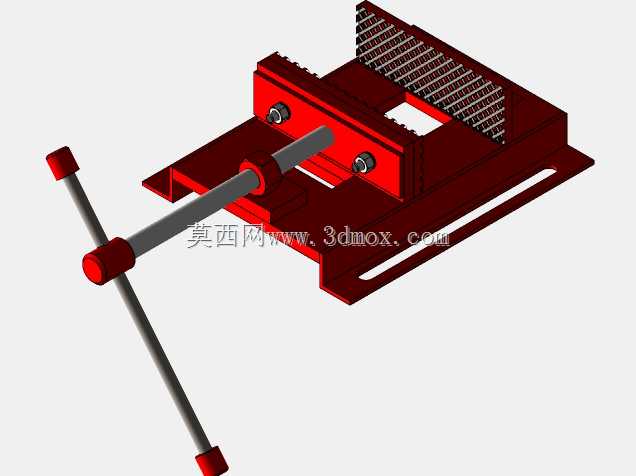

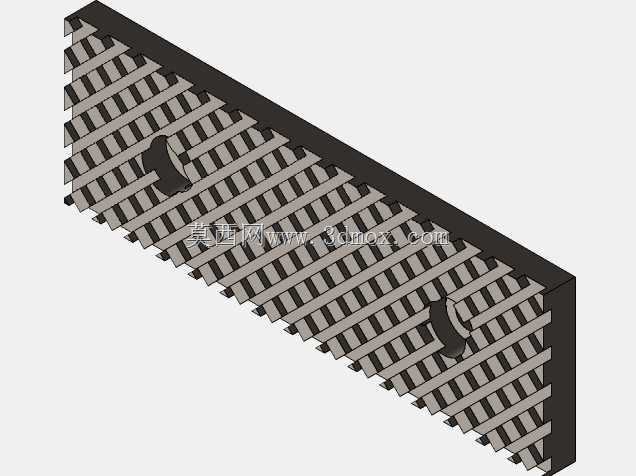

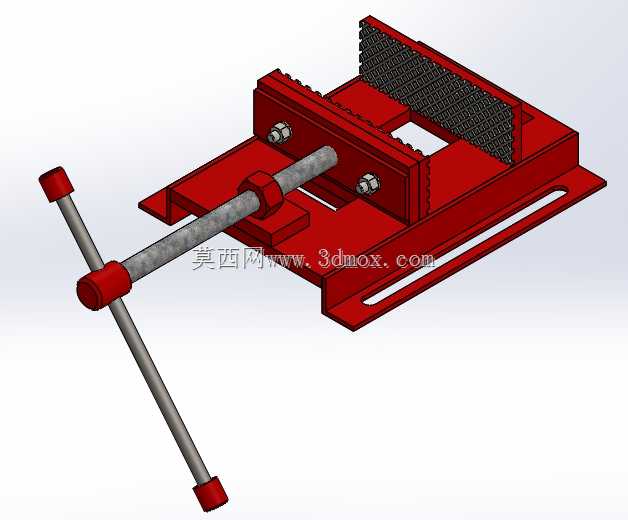

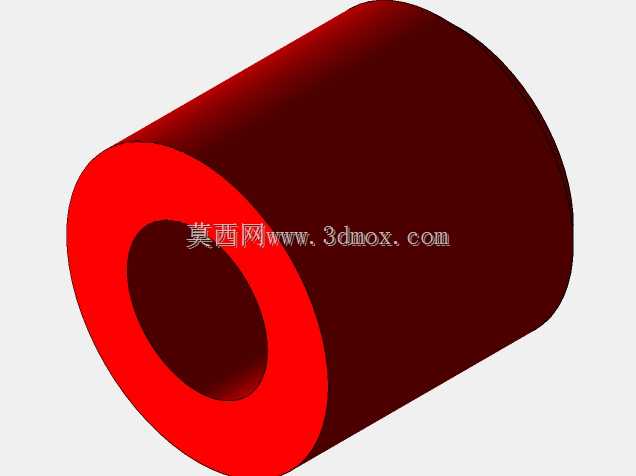

　　从功能特性来看，这套夹紧结构采用了梯形螺杆传动的方案，螺杆两端配合固定在钳体底座的支撑座上，和活动钳身的螺母块形成螺旋传动副，转动端部的T型手柄就能带动活动钳身沿底座的导向面做直线往复运动，实现钳口的开合与夹紧动作。钳口工作面做了齿形防滑结构，齿尖朝向夹紧受力方向，和工件接触时能嵌入工件表面的微小凹凸，即使是表面光滑的型钢、方料，在承受钻削轴向力和切向扭矩时也不会出现滑移。底座上开设了两条平行的长条形安装槽，这是适配钻床工作台T型槽的安装结构，安装时可以根据工件大小、孔位位置调整虎钳在工作台面上的前后位置，调整到位后用T型螺栓穿过安装槽配合螺母压紧，就能把虎钳完全固定在工作台上，不会在加工过程中出现窜动。

　　做这套结构的三维设计时，首先要明确的是钻削工序的受力特点：钻头接触工件瞬间会有向下的轴向冲击力，钻削过程中会产生绕钻头轴线的切向扭矩，因此钳体底座的刚性是设计优先级最高的部分，底座采用整体式的槽型结构，底部和工作台贴合的面做全平面加工，保证安装后钳体和工作台面完全贴合，不会出现倾斜。活动钳身和底座的导向配合面采用了宽面导向的设计，导向长度覆盖活动钳身的全行程，避免夹紧时活动钳身上翘、偏摆，保证两个钳口的工作面始终保持平行，夹紧方形、矩形工件时能实现全接触面均匀受力，不会出现工件夹歪导致孔位倾斜的问题。

　　尺寸边界的设定上，这类小型钻虎钳的钳口宽度通常适配台钻的常用加工范围，钳口最大张开量覆盖常规小型工件的装夹需求，整体高度控制在不干涉钻头下行行程的范围内，避免钻夹头在下行到最低加工位置时和钳体发生碰撞。手柄的长度经过受力核算，普通操作人员单手施加力就能产生足够的夹紧力，不需要借助加力杆，既保证装夹效率，也能避免夹紧力过大导致螺杆、螺母副出现过早磨损。固定钳身和底座设计为一体式结构，减少装配环节的累积误差，钳口的齿形部分做了局部加厚处理，长期装夹硬质工件也不会出现齿形崩损、变形的问题。

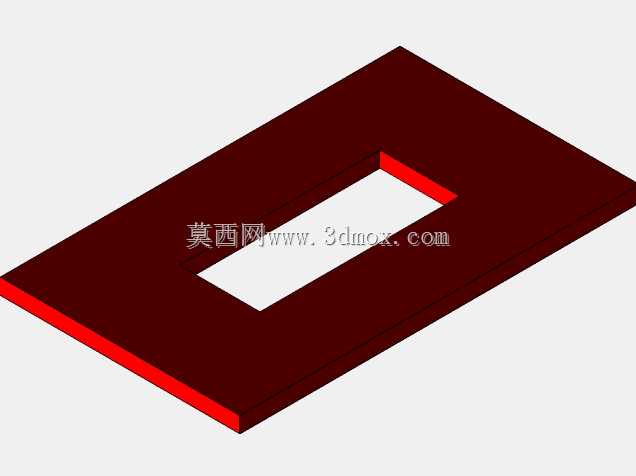

　　在实际工位应用中，这类钻虎钳除了装夹规则的方料、条料，也可以配合V型块附件装夹圆形的轴类工件，完成径向孔的钻削加工。和机用平口钳相比，它的结构更紧凑，自重更轻，在小型台钻工位上拆装、移位都更方便，底座的镂空设计一方面可以减轻整体重量，另一方面也能让钻孔加工时的切屑从镂空位置落下，不会堆积在钳体内部影响活动钳身的滑动顺畅度。螺杆的端部设置了限位结构，活动钳身开到最大行程时也不会从螺杆上脱出，避免日常使用中零件脱落丢失。导向面的间隙控制在合理范围内，既保证活动钳身滑动顺畅无卡滞，也不会因为间隙过大导致夹紧精度下降，长期使用后如果出现磨损，也可以通过调整螺母块的配合间隙来恢复夹紧精度，延长工装的整体使用寿命。
