单向承载推力球轴承51104结构设计

　　在各类存在轴向载荷的机械传动结构中，推力球轴承是承担单向轴向支承的核心零部件，51104作为轻系列推力球轴承的典型规格，常被应用在小载荷、安装空间受限的传动节点中。从实际工程应用场景来看，这类轴承常见于立式电机的输出端轴向定位、小型压力机构的承压支承、仪器仪表的精密轴向限位、低速离合器的轴向承载面，以及部分轻工自动化设备的直线传动副轴向限位结构中，其核心作用是为旋转轴提供单向轴向的位移约束，同时将轴系运行过程中产生的轴向载荷均匀传递至轴承座安装面，避免轴系出现轴向窜动，保障传动精度与运行稳定性。

　　从产品功能特性来看，51104属于单向推力球轴承，仅能承受单一方向的轴向载荷，无法承担径向载荷，这一特性决定了其在结构布置时必须与径向支承轴承配合使用，不能单独作为轴系的唯一支承部件。该轴承的滚动体为球形钢珠，被保持架均匀分隔在上下两个轴圈与座圈之间，运行过程中钢珠沿滚道做滚动摩擦，相比滑动式推力支承，摩擦阻力更小，启动转矩更低，在低速、中等转速的轴向承载场景下，能有效降低传动过程中的功率损耗，减少支承面的磨损量。保持架的设计采用冲压钢板结构，既能将钢珠均匀分隔避免滚动体之间直接接触产生摩擦磨损，又能在轴承装配过程中对滚动体形成约束，防止钢珠散落，提升装配便利性。

　　从设计思路层面分析，51104推力球轴承的结构完全围绕单向轴向承载的核心需求展开，上下两个平行的环形滚道圈分别对应轴的安装侧与轴承座安装侧，与轴配合的轴圈内孔尺寸与适配轴径形成过渡配合，保证轴转动时能带动轴圈同步旋转，与轴承座配合的座圈外径与安装座孔形成间隙配合，避免座圈随轴转动产生额外摩擦。滚道的曲率设计经过力学计算，刚好匹配钢珠的球面半径，保证钢珠与滚道的接触应力处于材料许用范围内，在额定静载荷、动载荷工况下不会出现接触疲劳剥落，延长轴承的使用寿命。钢珠的数量排布经过载荷分布计算，在有限的环形空间内排布足够数量的滚动体，让轴向载荷能均匀分散到每一颗钢珠上，避免局部载荷过大导致轴承过早失效。

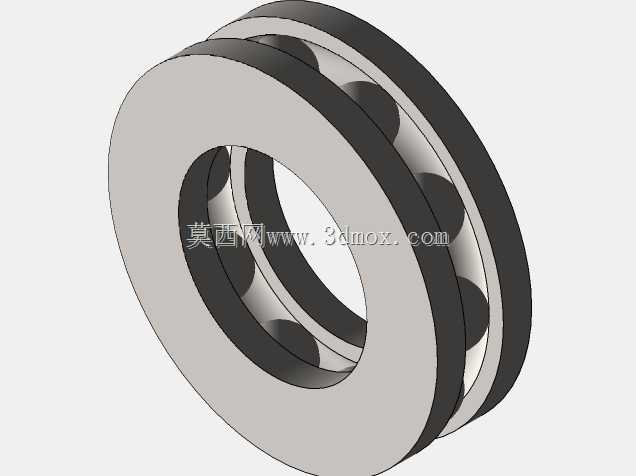

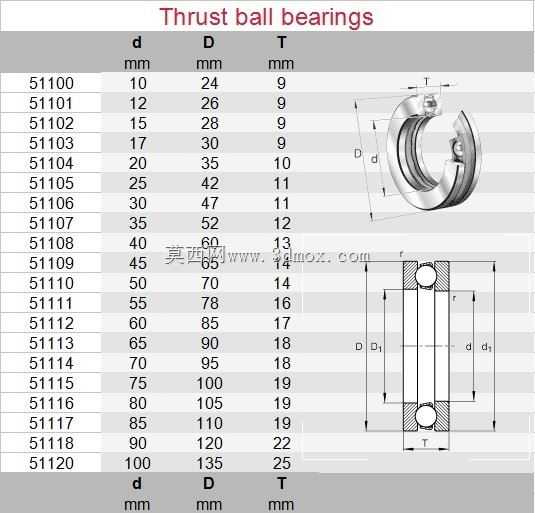

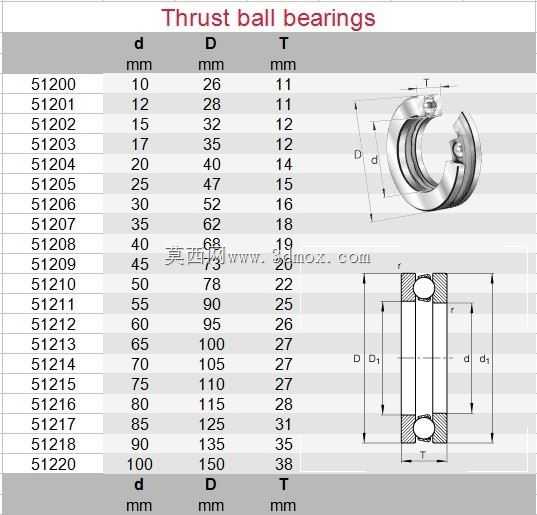

　　从外形尺寸与安装边界来看，该轴承适配20毫米直径的安装轴，整体轴向厚度为10毫米，座圈的外径尺寸为35毫米，安装时需要在轴上加工出对应的定位轴肩，轴肩的直径不能超过轴圈的内滚道外径，避免轴肩与保持架、钢珠产生运动干涉；轴承座端的安装沉孔直径需要略大于座圈外径，同时座圈侧的定位挡肩直径不能小于座圈的外滚道内径，防止挡肩与滚动体、保持架发生剐蹭。安装过程中需要保证轴的中心线与轴承安装面的垂直度，若存在倾斜偏角，会导致钢珠受力不均，局部载荷激增，大幅缩短轴承的使用寿命，同时会造成轴系运转卡滞、噪声增大等问题。在润滑方式选择上，这类轻系列推力轴承可根据运行转速选择脂润滑或者油润滑，低速工况下采用锂基脂润滑即可满足需求，注脂量需要控制在轴承内部空腔的三分之一到二分之一之间，过量注脂会导致运转过程中搅拌阻力增大，温升过高。

　　在实际选型应用中，需要注意该轴承的转速限制，由于推力球轴承在高速运转时钢珠会受到离心力作用，容易出现滚道打滑、发热严重的问题，因此51104更适用于中低速的轴向承载场景，若应用在高速轴系中，需要选用带调心结构或者角接触类的轴承替代。同时在装配时不能敲击轴承的滚动体与保持架，需要通过压套均匀施压在对应的套圈端面上，将轴承平稳压装到位，避免套圈出现倾斜变形，影响后续使用精度。
