单弯臂市政道路照明街灯结构设计

　　这款单弯臂街灯的结构设计，首先要匹配城市次干道、支路、居民小区内部道路、产业园区通行道路的夜间照明需求，日常使用中需要覆盖路面宽度7到12米的通行区域，为机动车、非机动车以及行人提供均匀的路面照度，避免出现局部暗区导致通行安全隐患。从实际安装场景来看，这类杆件的安装边界需要严格适配市政人行道的铺装条件，杆体底部的法兰盘通常采用300毫米见方、厚度16毫米的碳素结构钢板加工，配套4根M16的膨胀螺栓与混凝土基础固定，基础预埋深度不低于800毫米，能够抵御沿海地区12级瞬时阵风、内陆地区常规风压下的结构形变，不会出现杆体倾斜、根部焊缝开裂的问题。

　　设计过程中首先要考虑杆体的力学性能，整根灯杆采用Q235碳素钢卷制焊接而成，整体高度设定为6米，杆体从底部到顶部做锥度收窄处理，底部外径114毫米，顶部外径60毫米，锥度控制在1:100的常规区间，既可以减少高空风阻，也能降低材料用量，同时保证足够的结构强度。灯臂部分采用整体弯制成型的工艺，从杆体顶部向外延伸1.2米，上扬角度设置为15度，这个角度是经过多次路面照度模拟验证的，搭配常规100WLED光源时，路面照度均匀度可以达到0.4以上，满足城市道路照明设计标准的要求，不会出现灯下过亮、两灯之间照度不足的问题。

　　在功能结构设计上，杆体内部预留了直径25毫米的穿线空腔，从底部检修门位置一直贯通到灯臂末端的灯座接口，供电线缆可以完全隐藏在杆体内部，避免线缆外露带来的老化、人为破坏风险。杆体距离地面300毫米的位置设置了可拆卸的检修门，检修门采用冲压成型的钢板制作，和杆体贴合处加装橡胶密封条，能够阻挡雨水、灰尘进入杆体内部，保护内部的接线端子、保险装置，日常维护时只需要打开检修门就可以完成线路检修、光源更换的操作，不需要登高拆解杆体结构。灯臂末端的灯座接口采用标准的G1/2管螺纹设计，可以适配市面上绝大多数常规规格的LED路灯头、高压钠灯头，不需要额外做转接结构，后期运维更换配件的通用性很强。

　　表面处理方面，整根杆体经过酸洗磷化除锈之后，整体做户外聚酯粉末静电喷涂处理，涂层厚度控制在80到100微米之间，可以耐受户外紫外线照射、雨水腐蚀，正常使用场景下10年内不会出现涂层脱落、杆体锈蚀的问题。颜色选择上采用常规的深灰色哑光涂层，既可以和城市道路周边的绿化、建筑环境相协调，也不会因为涂层反光对夜间驾驶员造成眩光干扰。

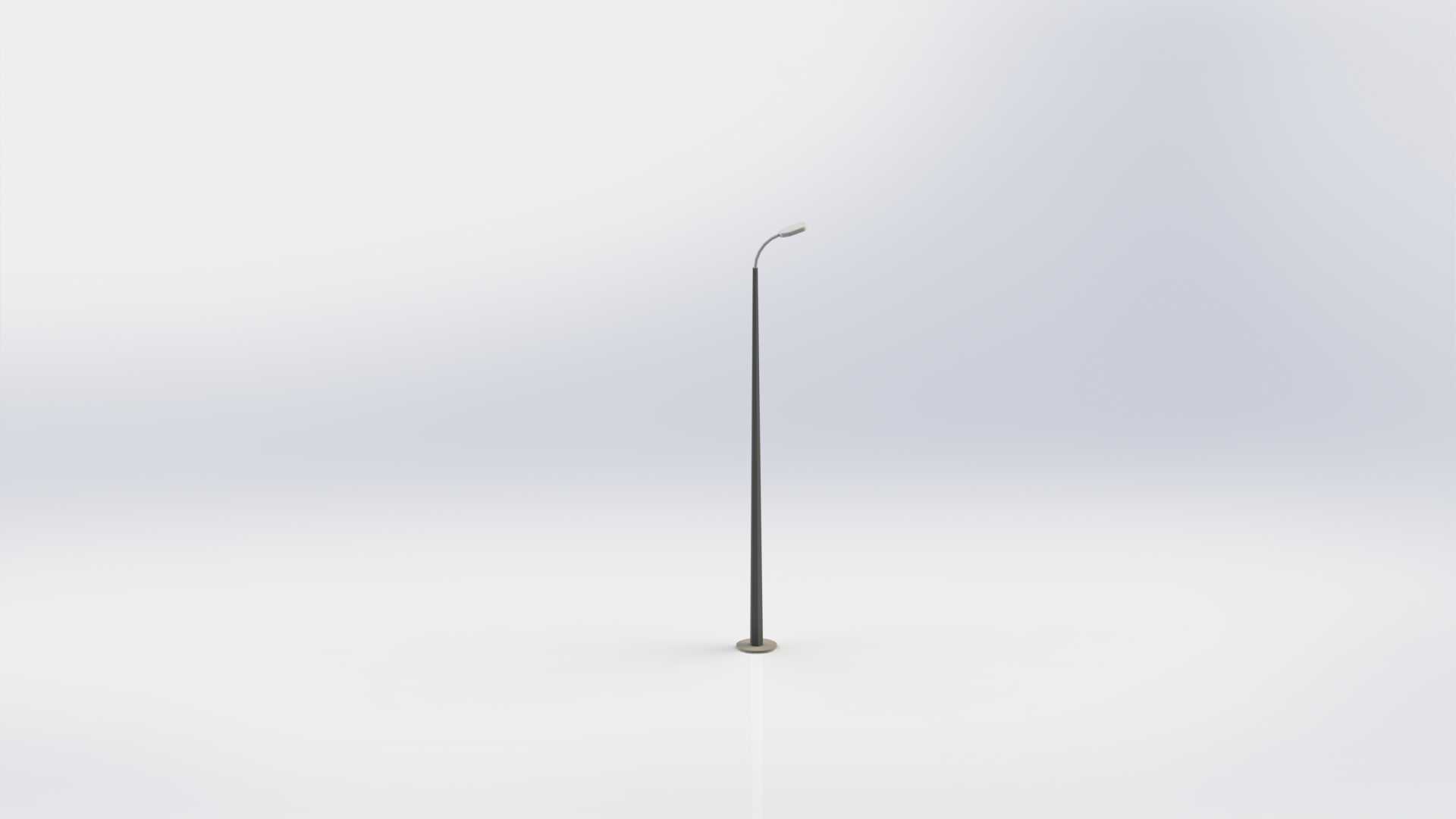

　　从建模的细节处理来看，整个模型还原了实际产品的所有结构特征，包括底部法兰盘的安装孔位、检修门的卡扣结构、灯臂和主杆连接位置的过渡焊缝、灯座末端的螺纹接口，所有的圆角、倒角都按照实际加工工艺设置，没有出现工艺无法实现的尖锐棱角，结构之间的配合间隙也符合实际焊接装配的公差要求。在做装配验证的时候，可以直接将这个模型导入到市政道路BIM场景中，匹配道路的整体布局，校验灯杆的安装位置、照射范围是否和周边的行道树、交通标识牌、电力线路产生干涉，提前规避现场安装时可能出现的位置冲突问题。

　　这类街灯除了常规的道路照明功能之外，杆体上还预留了设备安装的拓展接口，可以根据需求加装监控摄像头、交通指示牌、5G微基站、环境监测传感器等附属设备，不需要额外重新立杆，减少市政设施的重复投入。设计时也考虑了后期加装设备的载荷余量，杆体顶部的静态载荷可以承载15公斤以内的附属设备，不会因为额外加载导致杆体弯曲、连接位置断裂。在实际项目选型中，这款结构的街灯因为结构简单、加工难度低、安装维护方便，是目前市政支路、小区道路照明中应用占比最高的杆件形式，相比双挑臂路灯、高杆灯，它的材料成本更低，安装施工难度更小，适配的场景也更加灵活，既可以沿道路单侧布置，也可以在较窄的道路上采用两侧交错布置的方式，用更低的成本满足道路照明的照度要求。
