SKF6004型深沟球滚动轴承结构设计

　　在各类旋转传动设备的支撑结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，6004系列深沟球轴承作为轻窄系列的通用型号，广泛适配中小功率传动、低到中等载荷的旋转工况，在家电电机、小型输送辊道、精密仪器传动、通用泵阀轴端、轻工机械传动单元等场景中都有极高的应用覆盖率。这类轴承的核心功能是为旋转轴提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率，保障轴系的旋转精度与长期运转稳定性。从结构设计逻辑来看，6004轴承采用典型的深沟球结构布局，由内圈、外圈、一组钢质滚动体、冲压或机加工保持架四个核心部分组成，

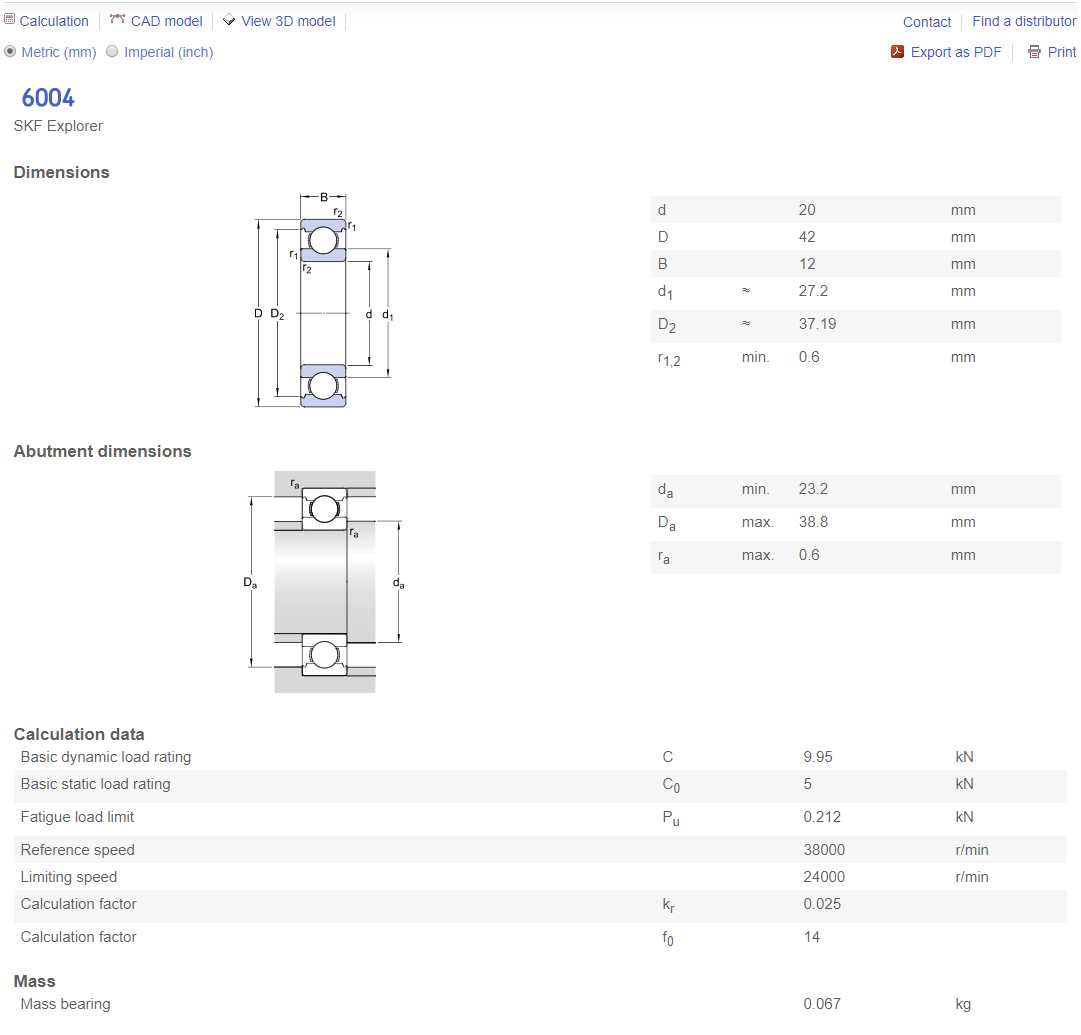

　　内圈与旋转轴采用过盈配合随轴同步转动，外圈与安装座孔采用过渡或小间隙配合固定于设备基座，保持架将滚动体均匀分隔在内外圈的弧形滚道之间，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内顺畅循环滚动，保证每个滚动体均匀承担载荷。该型号轴承的外形尺寸边界为内径20mm、外径42mm、宽度12mm，这个尺寸参数决定了它的适配安装场景：适配轴径为20mm的光轴或阶梯轴轴端，安装座的轴承孔需加工为42mm的基准孔，安装时预留的轴向空间需满足12mm的宽度要求，轴肩与座孔挡肩的高度需符合轴承安装的标准尺寸要求，避免挡肩过高接触保持架造成运转干涉，或是挡肩过低无法提供足够的轴向定位支撑力。从实际选型应用的角度，

　　该轴承的额定转速适配范围覆盖常规工业传动的多数中高速工况，在脂润滑条件下可满足每分钟两万余转的运转需求，油润滑条件下还可进一步提升转速上限，能够适配小型高速电机、精密传动辊这类对转速有较高要求的设备场景。在建模过程中，需要严格把控滚道的曲率半径与滚动体直径的匹配关系，深沟球轴承的滚道曲率通常略大于滚动体半径，保证滚动体与滚道之间形成合适的接触角，在承受径向载荷时可自然形成一定的轴向承载能力，同时避免曲率差过小造成接触应力集中，或是曲率差过大导致轴承运转精度下降、径向游隙超标。内外圈的倒角尺寸也需要符合安装设计规范，既方便装配时的导向导入，避免装配过程中刮伤轴径或座孔的配合面，也能减少热处理过程中的应力集中问题，

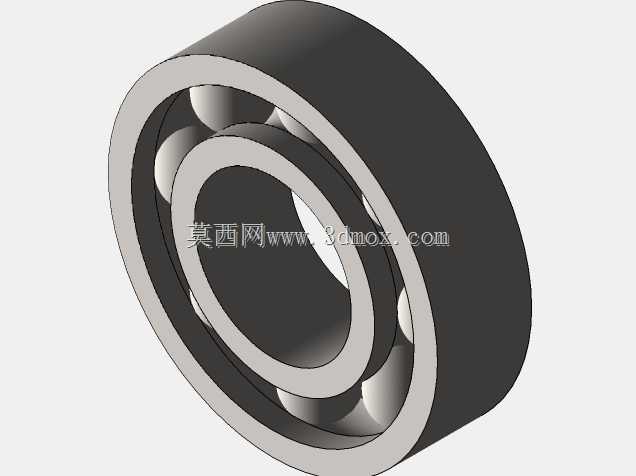

　　提升零件的结构强度与抗疲劳寿命。保持架的结构设计通常采用浪形冲压保持架，通过铆钉将两片保持架铆合，兜孔尺寸与滚动体直径匹配，预留合适的间隙保证滚动体可在兜孔内自由转动，同时不会出现过大的窜动造成运转噪音或振动。在实际设备装配中，这类轴承的安装通常采用冷压或热装工艺，过盈量较大时可通过感应加热将内圈均匀升温后套装到轴上，避免直接敲击轴承端面造成滚道损伤或滚动体压痕，装配后需检测轴承的径向游隙与运转灵活性，保证轴系转动无卡滞、无异常噪音。在不同的应用场景中，还需要根据工况选择合适的密封结构与润滑方式，粉尘较多的工况可选用带防尘盖或密封圈的版本，润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一，避免填充过多造成运转过程中温升高、阻力大的问题。从三维建模的细节来看，需要准确还原滚动体与滚道的接触位置，保持架的兜孔与滚动体的配合间隙，内外圈的卡槽、倒角等细节特征，这些细节不仅影响模型的视觉还原度，更能为后续的虚拟装配、干涉检查、运动仿真提供准确的模型基础，帮助结构设计人员在设计阶段就验证轴承与周边零件的安装匹配性，提前规避装配干涉、空间不足等设计问题，减少实物试制阶段的修改成本。
