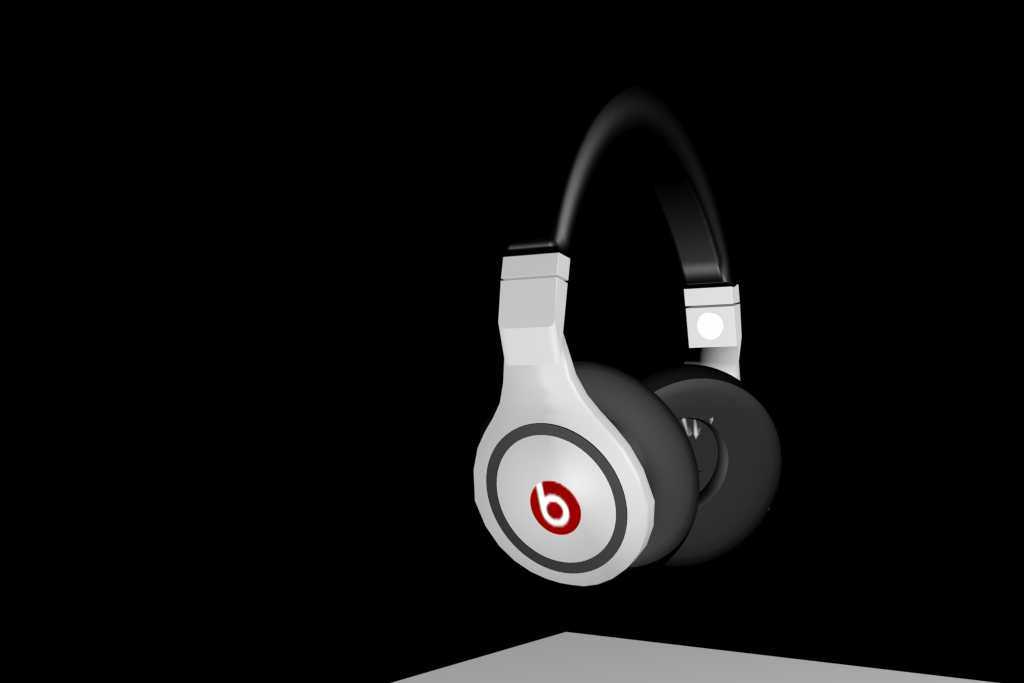

头戴式Beats风格耳机外观结构三维设计

　　本次呈现的头戴式耳机三维结构，在建模阶段优先考量了日常佩戴场景下的人体工学适配逻辑，头梁部分采用弧形渐变截面设计，内侧预留了软性缓冲垫的安装槽位，槽位深度控制在8mm，既能够保证缓冲垫受压后有足够的形变空间分散头部压力，又不会因为槽位过深导致头梁整体厚度超标影响外观协调性。耳罩部分采用圆形同轴结构设计，外侧装饰圈与耳罩壳体做了0.3mm的装配间隙预留，能够保证装饰件在批量装配时不会出现卡滞问题，耳罩内侧的发声单元安装位做了环形定位筋，定位筋高度2mm，可直接卡接常规40mm直径的动圈发声单元，无需额外打胶固定即可实现初步定位，减少装配工序的复杂度。

　　从实际应用场景来看，这类头戴式耳机主要面向个人消费音频市场，兼顾日常通勤听音、室内影音娱乐、短时游戏使用等多场景需求，因此在结构设计上特意控制了整体重量，单侧耳罩的壳体壁厚统一设置为1.8mm，在保证ABS材质注塑成型时不会出现缩痕、翘曲问题的前提下，尽可能降低壳体自重，配合头梁的压力分布设计，长时间佩戴也不会出现明显的夹头感。耳罩与头梁的连接部位采用了可转动的铰接结构，铰接轴的转动角度范围设置为向内15度、向外30度，能够适配不同头围用户的佩戴角度，铰接部位的阻尼力矩控制在0.2N·m，既可以保证佩戴时耳罩能够自动贴合脸部轮廓，又不会在使用过程中出现松垮下滑的问题。

　　设计过程中对外观细节的处理也充分考虑了生产工艺的可行性，耳罩外侧的品牌标识区域做了下沉0.5mm的凹槽设计，可采用丝印或者金属铭牌粘贴的工艺实现品牌露出，凹槽边缘做了R0.2的圆角处理，避免注塑时出现尖角缺胶的问题。头梁的伸缩调节部位采用了多档位卡位结构，每档调节间距为5mm，总调节行程达到40mm，能够适配从青少年到成年男性的不同头围尺寸，伸缩滑轨的内侧做了限位凸点，防止调节过程中滑出头梁壳体造成结构损坏。耳罩的软垫安装位采用了卡圈式设计，用户可自行拆卸更换耳罩软垫，无需借助专业工具，提升了产品的后期维护便捷性。

　　从安装边界尺寸来看，耳机整体收拢状态下的外形尺寸为180mm160mm80mm，完全展开头梁后的最大纵向高度为220mm，能够适配绝大多数常规的耳机收纳包尺寸，耳罩的最大外径为90mm，内侧接触耳部的软垫内径为60mm，能够完全覆盖成年人的耳廓区域，避免漏音问题的同时提升佩戴的包裹感。发声单元的走线槽从头梁内侧的空腔穿过，线槽宽度设置为6mm，可同时容纳两根0.5mm直径的音频线材，线槽边缘做了圆角钝化处理，避免长期使用过程中线材被棱角磨损造成断路问题。整体结构的拆分件数量控制在12个以内，包括左右耳罩壳体、头梁内外壳、铰接转轴、伸缩调节条、装饰圈、耳罩卡圈等，尽可能减少模具数量，降低批量生产的成本投入，每个拆分件的拔模角度统一设置为1.5度，满足常规注塑模具的开模要求，无需做特殊的滑块抽芯结构，进一步压缩生产环节的工艺复杂度。
