城市共享款黄色折叠电动滑板车结构设计

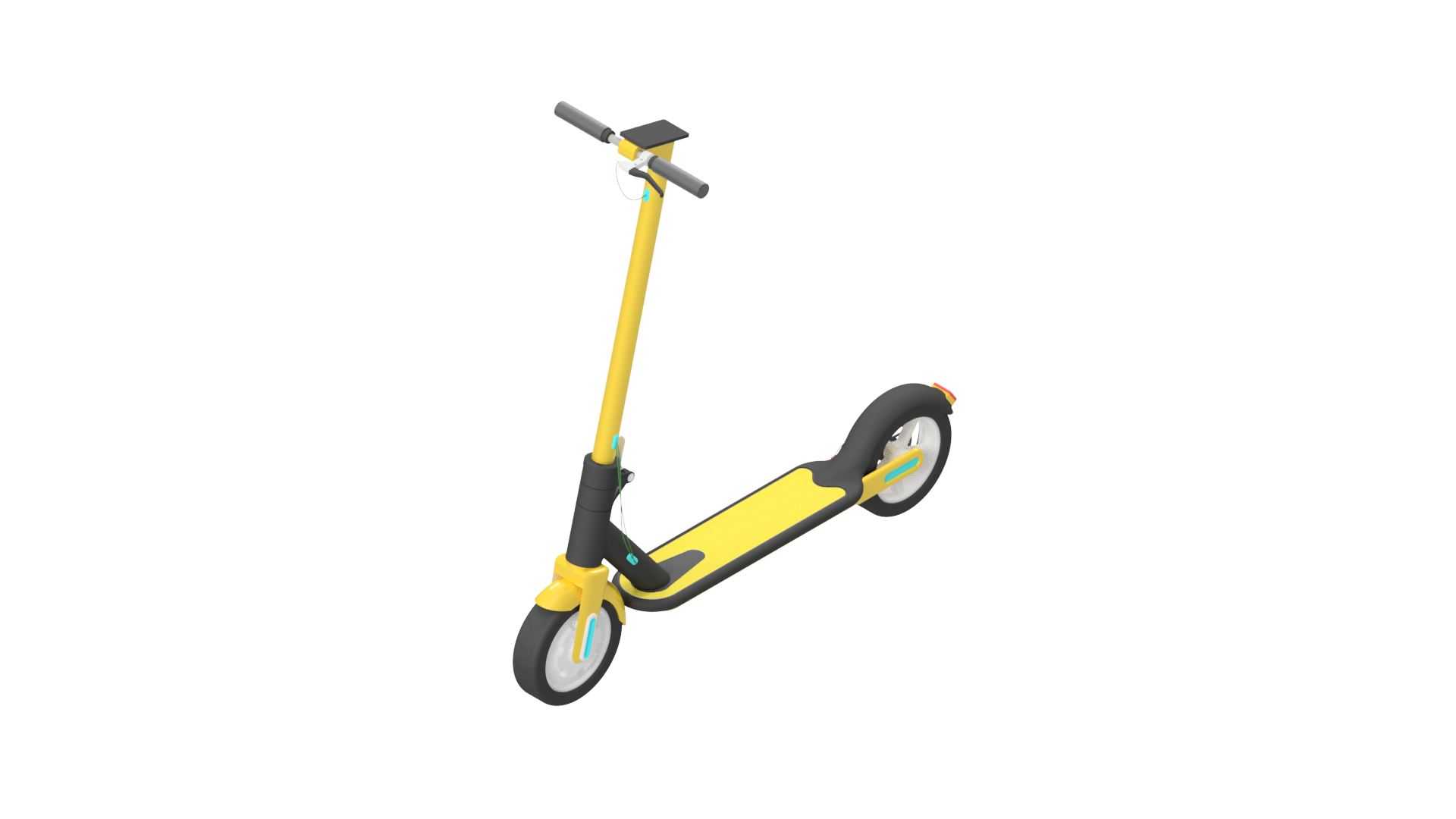

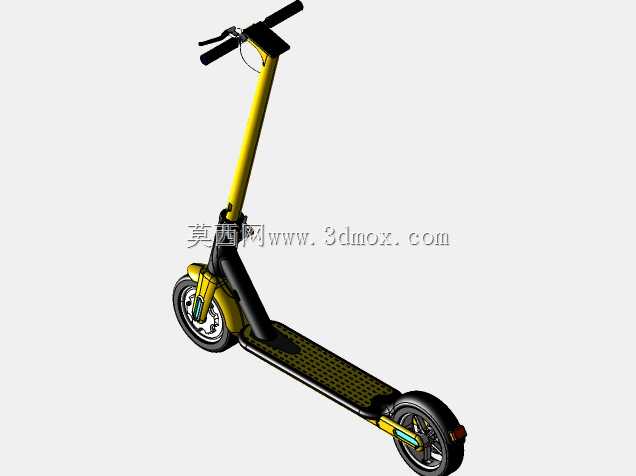

　　这款黄色电动滑板车的三维结构设计，核心瞄准城市最后三公里短途出行场景，覆盖共享出行投放、个人日常通勤、园区内部接驳三类核心使用场景，在结构设计阶段就充分考虑了不同场景下的使用损耗与功能需求。从实际用途出发，该设备主要替代步行完成短距离位移，相比传统自行车具备更小的收纳体积，相比步行具备更高的移动效率，能够适配地铁口到办公区、社区到商圈、产业园区内部点位移动等多种短距出行需求。

　　在功能特性设计上，整车采用站立式骑行结构，车把位置集成刹车握把与操控部件，前轮位置集成驱动与减震结构，踏板区域做了防滑纹理设计，后轮集成制动与尾灯警示结构，同时在立杆与踏板的连接位置设计了折叠锁止机构，折叠后可通过立杆上的卡扣与后轮部位的固定结构连接，方便手提携带或者放入汽车后备箱、公共交通行李区域。轮组部分采用小直径实心胎结构设计，避免充气胎在城市复杂路面出现爆胎问题，降低日常维护频次，适配共享场景下高频次、低维护的使用要求。

　　设计思路上，整体采用模块化拆分逻辑，将整车拆分为车把操控模块、立杆支撑模块、折叠连接模块、踏板承载模块、前后轮组模块、制动模块六个独立单元，每个模块之间通过标准紧固件连接，方便生产阶段的装配以及后期运维阶段的部件更换。立杆部分采用变截面管结构，在保证结构强度的前提下降低整体重量，踏板主体采用铝合金挤压型材搭配局部加强筋的结构，在控制自重的同时能够满足100kg额定载荷下的结构强度要求，经过受力仿真验证，踏板中部在额定载荷下的形变量控制在1.5mm以内，不会出现踩踏塌陷的问题。

　　外形尺寸与安装边界方面，整车展开状态下总高度控制在1100mm左右，适合身高150cm到190cm的使用者操作，踏板距离地面高度控制在120mm，降低使用者站立时的重心高度，提升骑行过程中的稳定性，踏板有效踩踏区域长度为450mm、宽度为150mm，能够满足双脚前后站立或者平行站立的不同使用习惯。折叠状态下整车长度控制在1000mm以内，宽度与轮组宽度保持一致为180mm，能够轻松放入常规家用轿车的后备箱，也符合城市公共交通对携带随身物品的尺寸要求。安装边界上，各模块的连接孔位都做了公差匹配设计，折叠转轴位置采用耐磨衬套结构，避免长期折叠使用出现的转轴磨损松旷问题，电池仓集成在踏板内部，仓体做了密封结构设计，能够满足日常雨天骑行的防水要求，线束全部从立杆内部走线，避免线束外露造成的剐蹭损坏。

　　在细节结构处理上，车把握把采用橡胶包覆结构，提升握持摩擦力，刹车握把的行程做了适配优化，捏合力度控制在适合大多数使用者的范围，前轮挡泥板与轮组的间隙控制在10mm，既能够阻挡骑行过程中带起的泥水，又不会因为轮组跳动出现剐蹭问题。后轮的尾灯集成在挡泥板尾部，采用嵌入式安装结构，与整车外观保持一致，同时在踏板侧面设计了装饰条结构，既能够遮盖踏板型材的拼接缝隙，也能提升整车的外观辨识度。整车的所有外露紧固件都采用内六角防盗螺丝结构，适配共享投放场景下的防拆卸需求，个人使用场景下也能提升部件的防盗性能。
