钳工实训教学用角钳夹持工装结构

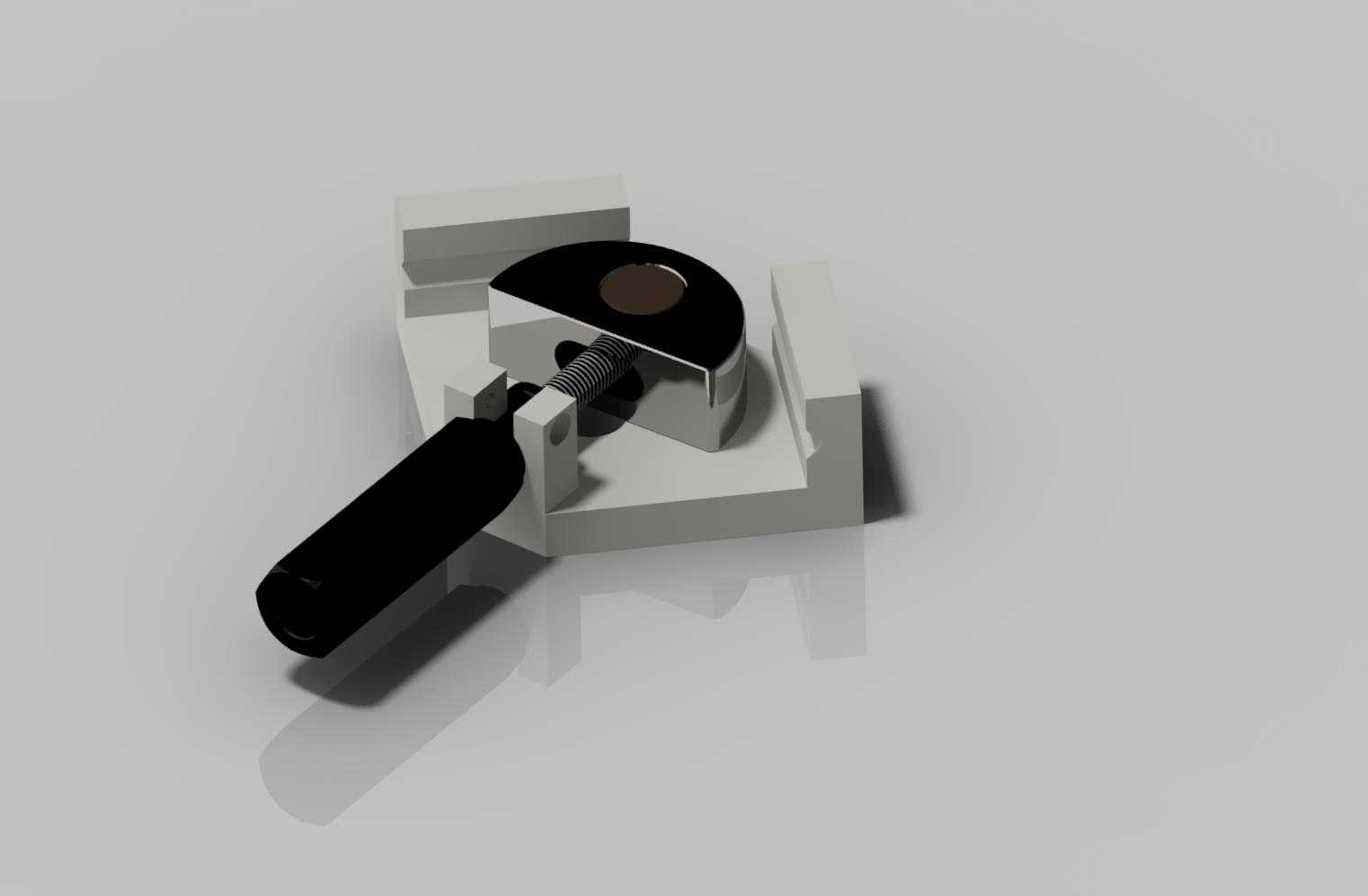

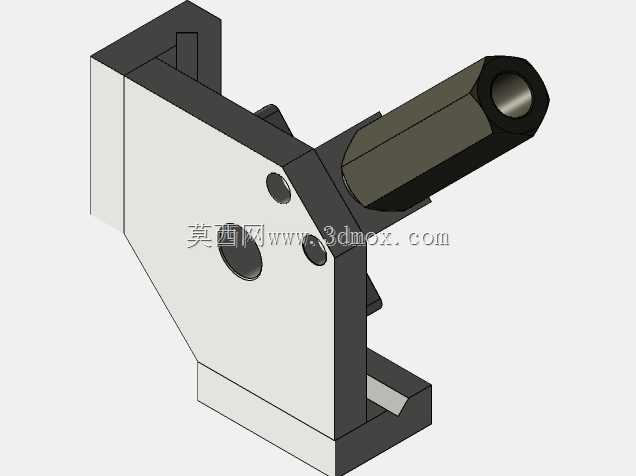

　　这款角钳结构主要面向钳工基础技能实训场景设计，是钳工工位上用于小尺寸工件角度定位装夹的手动夹持器具，在钳工划线、小零件修磨、角度面锉削、钻孔定位等基础操作环节中承担工件固定作用，适配实训车间内台虎钳配套使用，也可单独作为小型角度夹持工装固定在木质或金属实训台面上。从结构设计逻辑来看，整体采用分体式基座配合可转动钳体的布局，基座两侧设置定位挡边，可直接卡入台虎钳钳口范围内完成快速固定，无需额外打孔安装，适配多数常规实训台虎钳的开口尺寸范围，安装边界控制在120mm×80mm的矩形区域内，不会占用过多工位操作空间。可转动钳体部分通过中心转轴与基座连接，转轴位置设置带滚花的锁紧手柄，转动角度范围覆盖0到90度的常用角度区间，

　　锁紧机构采用梯形螺纹副传动，螺纹导程设计为1.5mm，转动手柄一圈即可提供足够的锁紧力，避免装夹过程中钳体出现角度偏移。钳口部分采用平口夹持面设计，夹持面做了细网纹滚花处理，增大与工件接触的摩擦力，最大夹持开口尺寸为35mm，可适配实训环节常用的方形、圆形小尺寸坯料，包括铝块、45号钢小试件、铜棒等常见实训加工材料。设计过程中充分考虑了实训场景的使用强度，所有受力部件均采用45号钢调质处理，表面做发黑防锈处理，手柄部分采用包胶结构，提升长时间操作的握持舒适度，同时避免金属手柄在冬季使用时的冰手问题。基座底部做了平面度精加工，平面度公差控制在0.02mm以内，保证放置在台面上时的稳定性，不会出现晃动问题。角度调节位置设置了简易刻度线，

　　刻度精度为1度，方便实训学员快速调整到需要的装夹角度，无需额外借助角度尺进行反复校准，提升实训操作的效率。在实际使用过程中，这款角钳可以解决普通台虎钳无法完成的角度面装夹问题，比如加工45度斜角、30度倒角等实训课题时，不需要在工件下方垫角度块，直接调整钳体角度即可完成装夹，降低了实训操作的辅助时间，也减少了角度块摆放不当带来的加工误差。结构上没有设置复杂的传动部件，日常维护只需要定期在螺纹副和转轴位置加注少量润滑油即可，不需要专业的维护技能，非常适合实训车间多人频繁使用的场景。整体外形轮廓没有尖锐的外凸棱角，所有边角都做了R2的倒圆角处理，避免实训操作过程中磕碰划伤学员，符合教学器具的安全设计要求。钳体与基座的配合间隙控制在0.01mm以内，转动过程顺滑无卡滞，锁紧后不会出现角度窜动，装夹重复定位精度可以控制在0.05mm以内，能够满足钳工基础实训的加工精度要求。
