紧凑型省空间弧形踏步楼梯结构设计

　　这款楼梯的设计初衷，是解决小户型、loft夹层、狭小设备操作平台这类垂直通行空间不足的场景痛点，常规直跑楼梯需要预留至少2.4米以上的水平投影长度，在面宽不足1.2米、纵深不足2米的局促空间里根本无法布置，而这款弧形收窄的梯段结构，把下部梯段做了扇形踏步的收边处理，整体水平投影长度压缩到1.8米以内，最小安装面宽仅需0.8米，就能完成2.2米到2.8米常规层高的垂直通行需求，在老旧小区改造、小户型loft装修、小型设备操作平台登高、商铺夹层通行这类场景里，能大幅降低土建改造的成本，不需要额外拆改墙体就能完成垂直交通的搭建。

　　从结构设计逻辑来看，这款楼梯采用了双侧整板梯梁的承载结构，梯梁选用30毫米厚的双层光滑涂层胶合板，板材本身的抗弯强度经过校核，单侧梯梁就能承担不低于1.5kN的集中荷载，完全满足民用建筑楼梯活荷载的规范要求，双侧梯梁对称布置的形式，也避免了单侧悬挑踏步容易出现的长期受力形变问题。踏步板和梯梁之间采用嵌槽加胶接的固定方式，不需要额外的金属连接件外露，整体外观保持木质结构的整体性，表面的光滑涂层一方面能提升板材的耐磨性能，日常通行的摩擦不会轻易留下划痕，另一方面也能起到防潮防变形的作用，在室内相对湿度波动的环境下，能减少板材的干缩湿胀形变，延长结构的使用寿命。

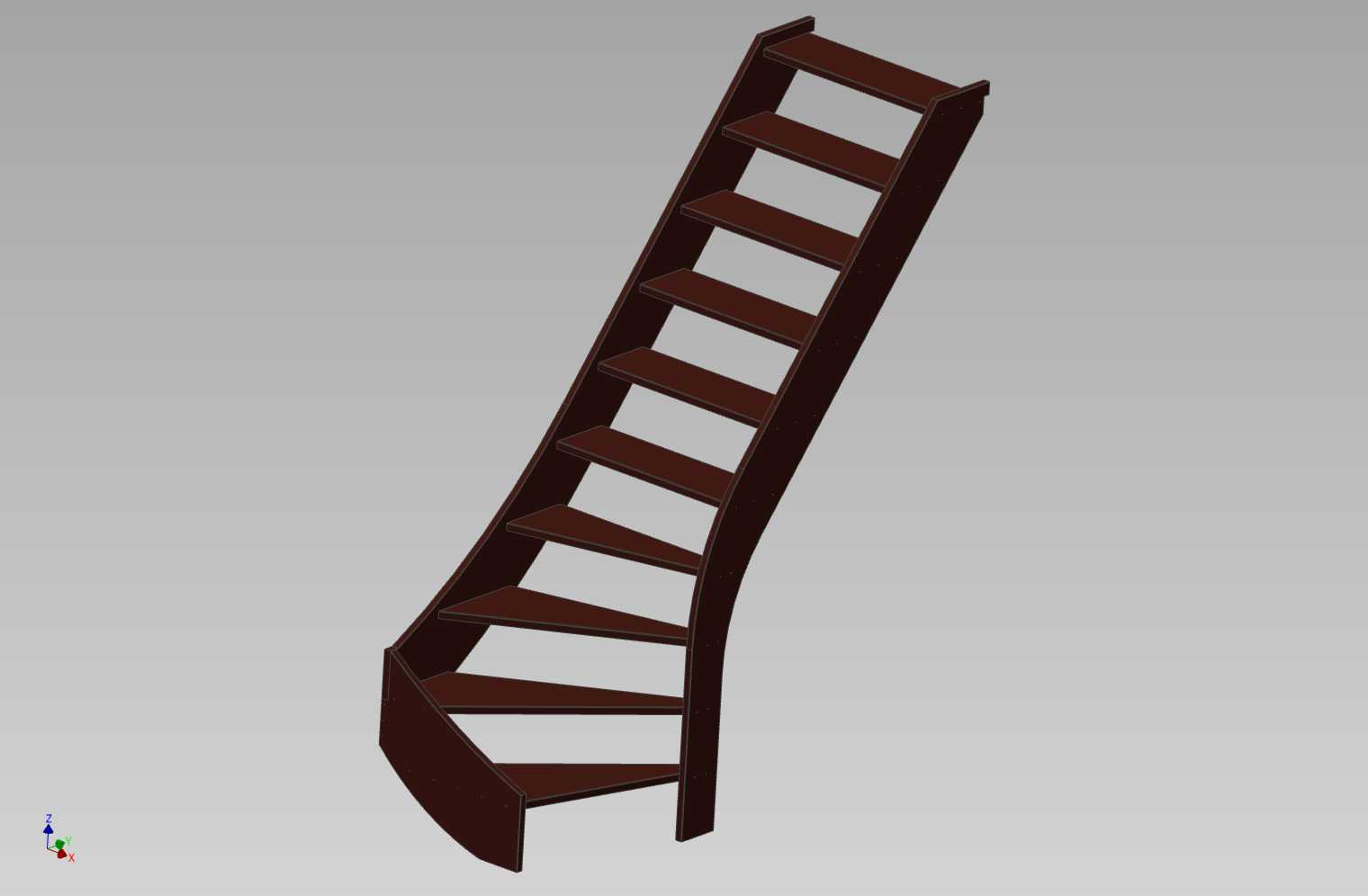

　　梯段的弧度设计是整个结构的核心，下部靠近起步位置的三个踏步做了扇形变径处理，踏步的内侧宽度收窄到120毫米，外侧宽度保持在240毫米以上，符合人体工程学的踏步踩踏要求，通行时脚的落点集中在踏步外侧2/3的区域，不会因为踏步内侧过窄出现踏空的风险。梯段从第四个踏步开始过渡到等宽直跑段，踏步宽度统一保持220毫米，踏步高度控制在200毫米以内，连续踏步的高度差控制在5毫米以内，避免通行时出现绊脚的问题。梯梁的弧度曲线采用多段圆弧拟合的方式，没有出现曲率突变的折角，一方面是为了外观的流畅性，另一方面也是为了让板材受力时的应力能均匀分散，避免曲率突变位置出现应力集中导致的板材开裂。

　　从安装边界来看，这款楼梯的上端采用靠墙预埋螺栓固定的方式，固定点设置在最上端踏步的梯梁端部，一共四个固定点位，每个点位的抗拔力不低于3kN，不需要在楼板上做额外的预埋件，后期安装时只需要在对应墙体位置打膨胀螺栓就能完成固定；下端直接落在地面完成面上，不需要做额外的地面固定，梯梁底部设置有防滑减震垫，既能避免梯梁和硬质地面直接接触产生的异响，也能微调梯段的安装高度，适配不同完成面的地面高差。整个梯段的所有部件都可以在工厂预制完成，现场安装不需要大型设备，两个安装工人半天就能完成全部组装工作，相比现浇混凝土楼梯，施工周期缩短90%以上，产生的施工垃圾也极少，适合对施工周期、施工噪音有严格要求的室内改造场景。

　　在实际使用场景中，这款楼梯的通行宽度保持在600毫米以上，满足单人携带小件物品通行的需求，虽然不适合大件家具的搬运，但在日常通行、小型物件上下传递的使用场景下完全够用。梯段的侧边没有额外设置扶手安装位，后期可以根据使用需求在靠墙一侧加装木质或者金属扶手，扶手的固定点位可以直接设置在梯梁侧面，不需要额外破坏墙体结构。板材的表面涂层做了哑光处理，不会产生强光反射，在室内灯光环境下不会因为反光影响通行视线，涂层的防滑性能也经过处理，干燥状态下的摩擦系数不低于0.6，即使鞋底带有少量水渍也不会出现打滑的问题。

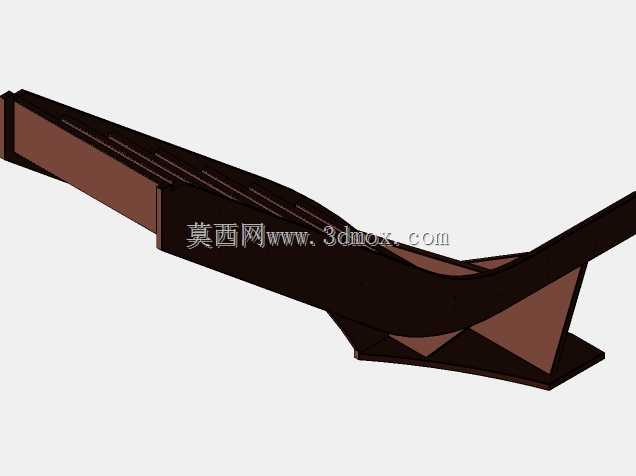

　　从建模逻辑来看，整个模型的参数化关联度很高，梯梁的弧度、踏步数量、踏步高度都可以根据实际安装的层高、预留空间尺寸做快速调整，不需要重新绘制整个结构，只需要修改对应的参数就能生成适配不同安装场景的梯段模型，踏步和梯梁的嵌槽结构也做了参数化关联，调整梯梁弧度的时候，嵌槽的位置会自动跟随梯梁的曲面更新，不会出现装配干涉的问题。模型的所有倒角都做了统一处理，所有外露的棱边都做了R3的圆角处理，避免安装和使用过程中尖锐棱边造成的磕碰损伤，细节处理完全符合实际生产加工的要求，导出的加工图纸可以直接用于板材的数控切割，不需要二次调整尺寸。
