佳明导航与SP-Connect支架转接适配零件

在摩托骑行导航配件的适配场景里，不同品牌支架体系的接口不兼容一直是困扰用户的实际问题，这款转接零件正是为解决Garmin Zumo XT专用导航支架与SP-Connect Classic系列保护盖的安装匹配问题而设计。从实际使用场景来看，摩托骑行过程中车身持续存在高频振动，同时户外环境会遭遇雨水、扬尘、温差变化等复杂工况，转接件作为连接导航设备与车身支架的中间受力部件，既要保证连接的紧固可靠性，避免骑行中导航设备脱落，也要控制自身重量与体积，不会额外增加支架的突出负载，影响骑行时的操控视野。

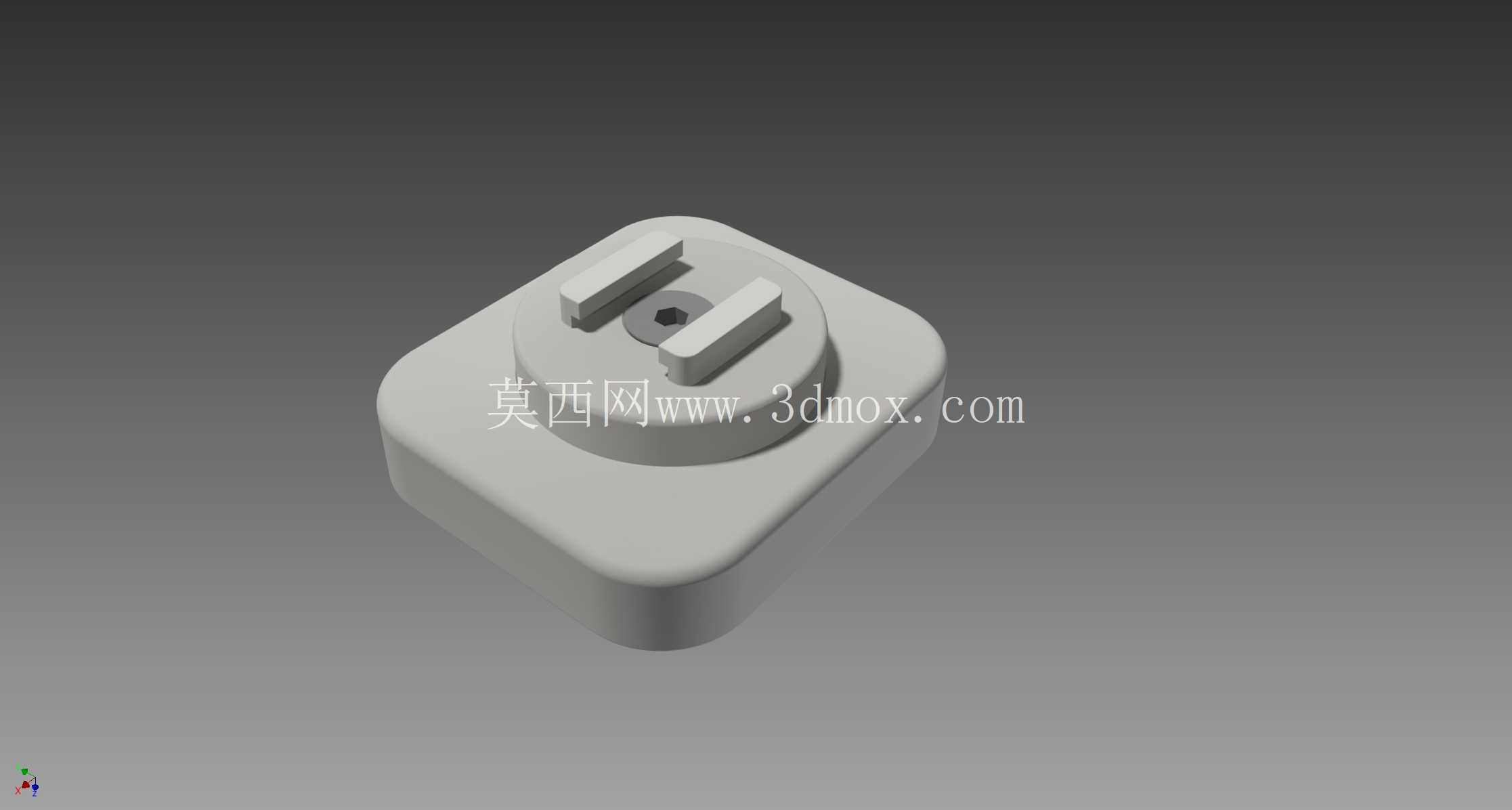

从功能特性上看，零件主体采用圆角方形的基座结构，基座底部的贴合面完全匹配Garmin Zumo XT支架的安装卡槽轮廓，安装时可直接卡入原有支架的定位槽内，不需要对原有支架进行打孔、打磨等破坏性改装；基座上方设置的两个平行定位凸块，尺寸与SP-Connect Classic保护盖背面的卡槽完全契合，凸块中间预留的安装孔位可配合原有固定螺丝完成锁紧，凸块的高度经过反复校核，既保证卡入后有足够的啮合深度抵抗振动松脱，又不会因为凸块过高导致保护盖安装后出现翘起间隙。

设计过程中首先梳理了两侧接口的安装边界：Garmin Zumo XT支架的卡槽深度为3.2mm，卡槽内部的定位凸台直径为6mm，因此转接件基座的卡入部分厚度设置为3mm，预留0.2mm的装配间隙方便安装拆卸，同时基座边缘做R3圆角处理，避免卡入时刮伤支架表面的防滑涂层；SP-Connect Classic保护盖背面的卡槽间距为12mm，卡槽宽度为4.5mm，因此上方定位凸块的宽度设置为4.3mm，凸块长度为8mm，保证卡入后横向与纵向都没有多余旷量，凸块根部做R1圆角过渡，分散骑行振动带来的应力集中，避免长期使用后凸块从根部断裂。

零件整体采用等壁厚设计，基座主体厚度为8mm，在保证结构强度的前提下尽可能减少材料用量，整体重量控制在15g以内，不会给支架带来额外的负重负担。安装时不需要额外采购专用配件，直接复用原有支架与保护盖的固定螺丝即可完成装配，整个安装过程不超过两分钟，安装完成后导航设备的安装角度与原装支架保持一致，不会出现偏移、遮挡屏幕的问题。针对户外使用的工况，零件的所有外露棱边都做了倒角处理，没有尖锐毛刺，安装和拆卸过程中不会划伤手部或者设备表面；基座与支架接触的一面设置了0.3mm深度的浅凹槽，可粘贴薄型防滑泡棉，进一步增大接触摩擦力，避免长期振动后转接件出现转动移位。

从结构强度校核的角度，零件的最小壁厚出现在定位凸块与基座的连接位置，壁厚为2.5mm，采用常规工程塑料打印或者注塑加工时，都能满足摩托骑行的振动强度要求，即使在颠簸路面长期使用，也不会出现结构变形或者断裂的问题。零件的整体外轮廓尺寸控制在28mm×28mm×12mm以内，安装后不会超出原有支架的外轮廓，不会在车把位置形成额外的突出点，避免停车时意外磕碰造成损坏。
