离岸火炬燃烧排放管路结构设计

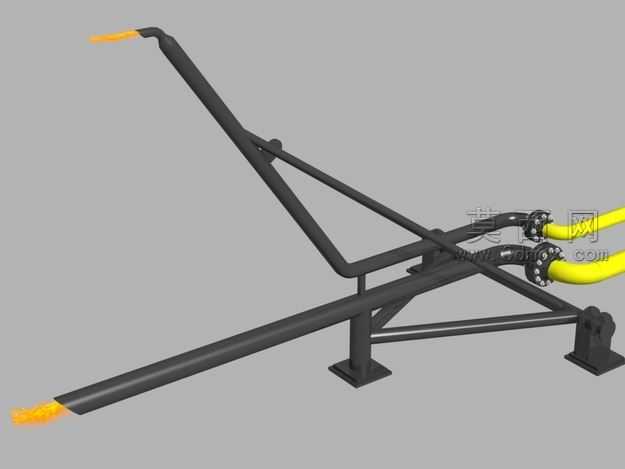

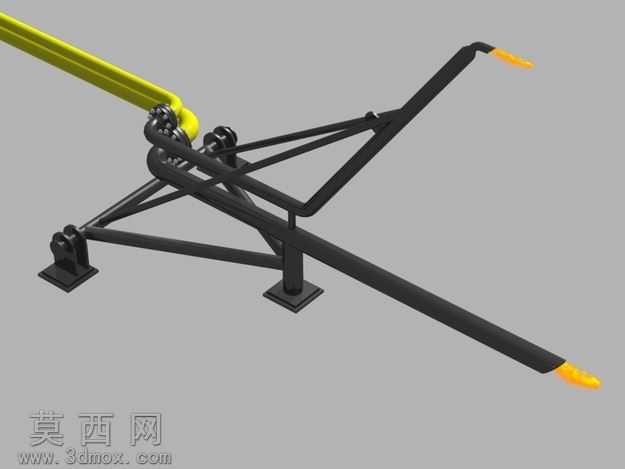

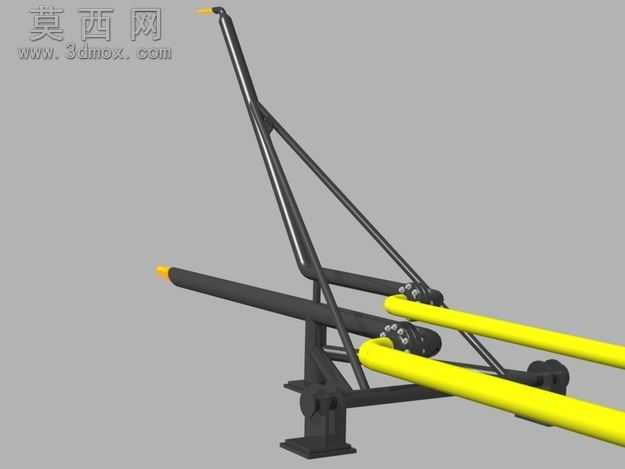

本作品为离岸作业场景配套的火炬燃烧通风管路三维结构设计，建模阶段采用SolidWorks完成全参数化草绘与特征搭建，首先依据离岸平台火炬排放的工况需求，确定主管路的走向、倾角与悬臂延伸长度，通过扫描特征生成变径的主管路主体，再结合空间布局需求添加斜向支撑臂、底部固定支座的结构特征，所有管路接口处的法兰连接结构均按照通用管法兰标准建模，还原了螺栓孔位、密封面的细节结构，保证模型可直接对接工程出图环节。材质渲染阶段针对不同部件做了区分设置：主支撑钢结构与管路主体赋予哑光黑色金属材质，调整粗糙度参数模拟工业防腐涂层的质感，端部燃烧段赋予橙黄色渐变的火焰特效材质，连接软管部分赋予亮黄色橡塑材质并添加表面纹理，法兰紧固件赋予镀锌金属的亮面质感，通过环境光遮蔽、全局光照的渲染参数调整，让整体结构的空间层次、部件衔接关系清晰呈现。结构设计上充分考虑离岸场景的抗风、承重需求，采用三角形桁架式支撑结构连接悬臂管路与底部固定支座，底部设置两个带安装孔的方形底座，可通过螺栓固定在平台基座上，管路走向避开平台操作区域，悬臂末端向外延伸足够距离保证燃烧作业安全，同时预留了管路与上游工艺设备的对接接口，兼顾了安装维护的操作空间。整体建模过程严格遵循机械设计的装配逻辑，所有部件添加了贴合实际的装配约束，可实现结构干涉检查、运动仿真的拓展应用，还原了工业火炬管路从设计到落地的完整结构逻辑，可作为离岸油气平台、工业厂区火炬排放系统的设计参考模板。
