家用台式卤素电取暖器外观结构设计

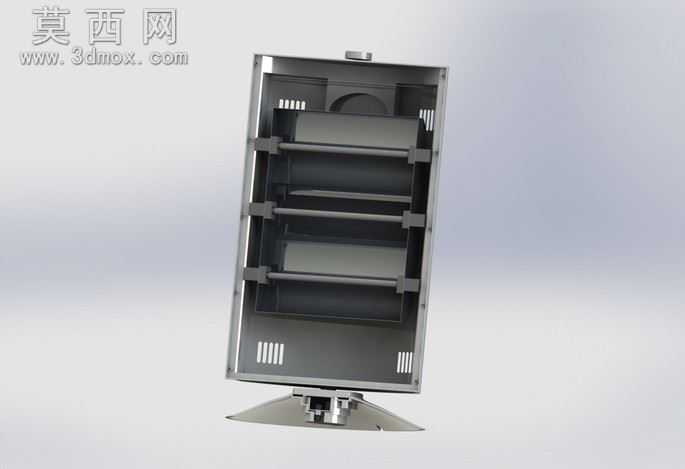

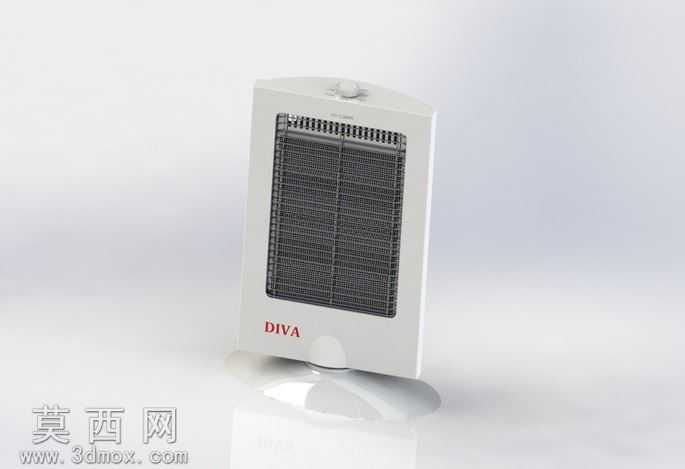

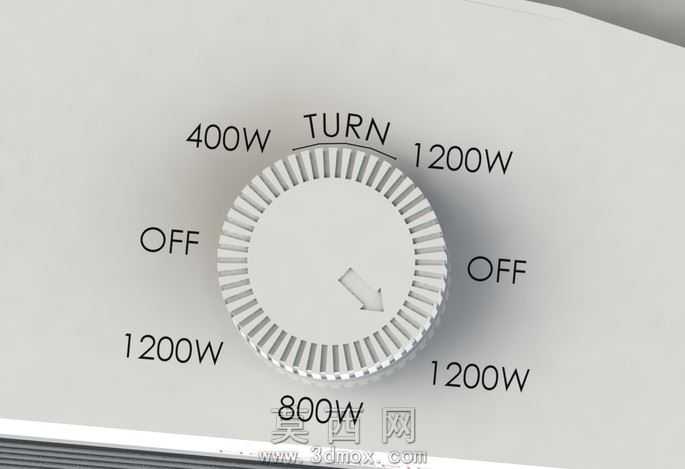

本模型为家用台式卤素电取暖器的完整三维设计成果，建模阶段以真实家用取暖器的量产形态为参考基准，首先通过草图绘制勾勒产品整体轮廓，确定立式圆角矩形机身搭配圆形支撑底座的整体比例，机身正面预留出防护网罩的安装区域，顶部设置旋钮式控制位，底部预留支撑结构的衔接接口。建模过程中对各部件的衔接公差做了精细化设定，机身外壳采用薄壁实体建模，边缘做了符合家用产品安全规范的圆角过渡处理，避免尖锐棱角带来的使用风险；正面防护网罩采用阵列式网格结构建模，还原真实产品的网格疏密比例，既保证加热元件的热量可以顺畅散出，也能避免异物触碰内部加热组件带来的安全隐患。内部卤素加热管的支撑结构做了分层设计，对应不同档位的加热功率预留安装位，顶部的调节旋钮做了防滑纹理的细节建模，还原实体产品的操作触感设计。材质渲染阶段，机身外壳采用哑光白色阻燃塑料材质，调整材质的粗糙度和反光参数模拟真实家电外壳的磨砂质感；正面品牌标识区域采用丝印红色字体材质，和白色机身形成清晰的视觉对比；防护网罩采用哑光黑色金属材质，调整金属的反射强度模拟烤网长期受热后的哑光金属质感；底部支撑底座采用高光白色塑料材质，和机身质感形成区分，还原底座的光滑支撑面效果。结构设计上充分考虑家用场景的使用需求，圆形底座的配重区域做了内部空腔预留，可放置配重块保证整机放置的稳定性，机身和底座的衔接处采用可小角度转动的连接结构，方便用户调整取暖的朝向；背部预留了电源线的出线口和散热格栅区域，保证设备长时间运行的散热需求。整体设计思路围绕家用取暖设备的安全、实用、美观三个核心维度展开，外观造型简约适配多数家居装修风格，结构设计充分考虑量产的装配可行性和使用过程中的安全性能，各部件的拆分逻辑符合家电产品的生产装配流程，可作为同类家用加热电器设计的参考模型，也可用于家电产品的展示、教学演示等场景。
