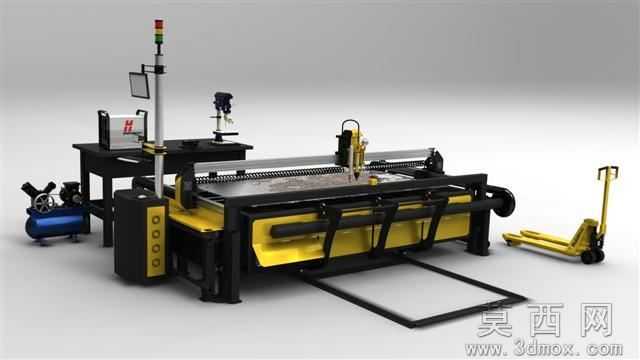

数控等离子切割系统Rhino三维设计模型

本套数控等离子系统三维模型采用Rhino犀牛软件完成全参数化建模，建模过程遵循实际工业设备的生产装配逻辑，首先从核心切割主机的床身基准开始搭建，依次完成龙门行走机构、等离子割炬升降组件、气动夹紧工装、侧边控制机柜的零件建模，再逐一配套附属的气源处理单元、三色警示灯、操作触控屏、手动液压搬运车等周边配套设备，所有零件均按照1:1真实工业尺寸进行参数校准，各运动副的装配间隙、行程预留均符合实际设备的安装公差要求，无结构干涉、尺寸错配问题。

参数设计层面，模型完整还原了台式数控等离子切割机的核心参数逻辑：床身有效切割幅面匹配常规板材加工尺寸，龙门导轨的跨距、行走轮组的安装位置均经过尺寸校核，割炬升降轴的行程参数、伺服安装位完全对应市面主流等离子切割设备的配置，侧边控制机柜的按钮排布、接口预留也符合工业电气设计的规范要求，配套的空气压缩机储气罐容积、压力参数、搬运车的额定载重参数均参考真实工业产品设定，可直接用于参数化修改适配不同规格的设备改型设计。

渲染材质部分，模型采用工业级写实材质配置：床身主体机架赋予磨砂黑色金属烤漆材质，切割工作台面赋予防滑耐磨的铸铁材质，设备防护外罩赋予亮黄色警示钣金烤漆材质，导轨、传动丝杆赋予抛光镀铬金属材质，割炬组件赋予耐高温的黑色绝缘陶瓷+黄铜割嘴材质，控制机柜面板赋予哑光灰色工程塑料材质，配套空压机赋予蓝色工业涂装金属材质，搬运车赋予工程黄金属烤漆+黑色橡胶轮材质，三色警示灯分别赋予红、黄、绿半透明透光塑料材质，所有材质均添加了真实的粗糙度、反射率参数，渲染效果可直接用于产品宣传、方案展示场景。

结构原理层面，模型完整呈现了数控等离子切割系统的完整工作逻辑：待加工金属板材放置于栅格工作台面上，通过侧边气动夹紧装置固定，控制系统根据导入的切割图纸驱动龙门机构沿床身导轨做X向行走，割炬安装座沿龙门横梁做Y向行走，割炬升降组件根据板材厚度自动调整Z向高度，等离子割炬通过高温等离子弧融化金属完成切割作业，配套空压机为割炬提供稳定的压缩空气以吹走融化的金属熔渣，三色警示灯实时反馈设备运行、待机、故障状态，整套系统的结构组成、部件连接关系完全还原真实设备的运行原理，可直观展示设备的作业流程。

软件兼容方面，本模型为Rhino原生格式，可直接导出为STEP、IGS、STL等通用三维格式，能够无缝兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，也可导入3ds Max、C4D等渲染软件做进一步的效果优化，导出的STL文件可直接用于3D打印制作设备缩比模型，不存在破面、缺失零件等兼容性问题，方便不同软件使用习惯的设计师调用修改。

研发教学应用层面，本模型可作为数控切割设备研发阶段的方案验证载体，帮助设计人员快速完成设备改型、结构优化的虚拟验证，减少物理样机的试制成本；同时也可作为职业院校数控加工、焊接设备、机械设计相关专业的教学案例，帮助学生直观理解数控等离子设备的结构组成、工作原理，也可用于企业新员工的设备培训、产品方案展示、招投标技术演示等场景，具备较高的实用价值。
