工业级并联臂Delta结构3D打印设备

　　在桌面级增材制造场景中，Delta并联结构设备凭借运动惯量小、打印速度快、成型空间利用率高的特点，一直是小批量定制零件、教学实训、创客研发场景的常用选型。这款Delta结构打印设备的设计，完全围绕长期高负载运行的稳定性需求展开，没有采用消费级设备常见的薄壁塑料连接件，所有运动关节的支撑座都做了加厚加强处理，避免长期高速往复运动产生的结构形变影响打印精度。

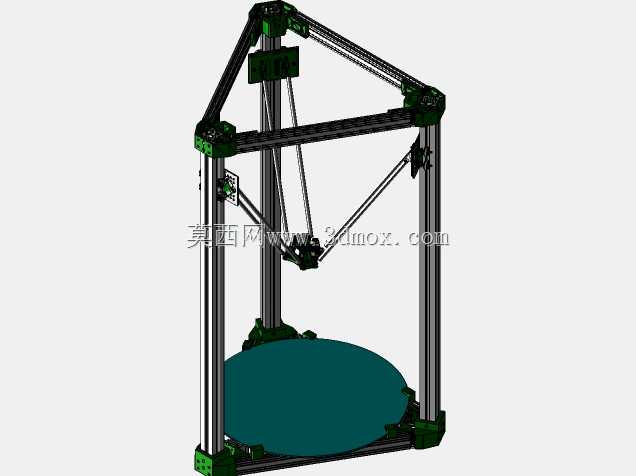

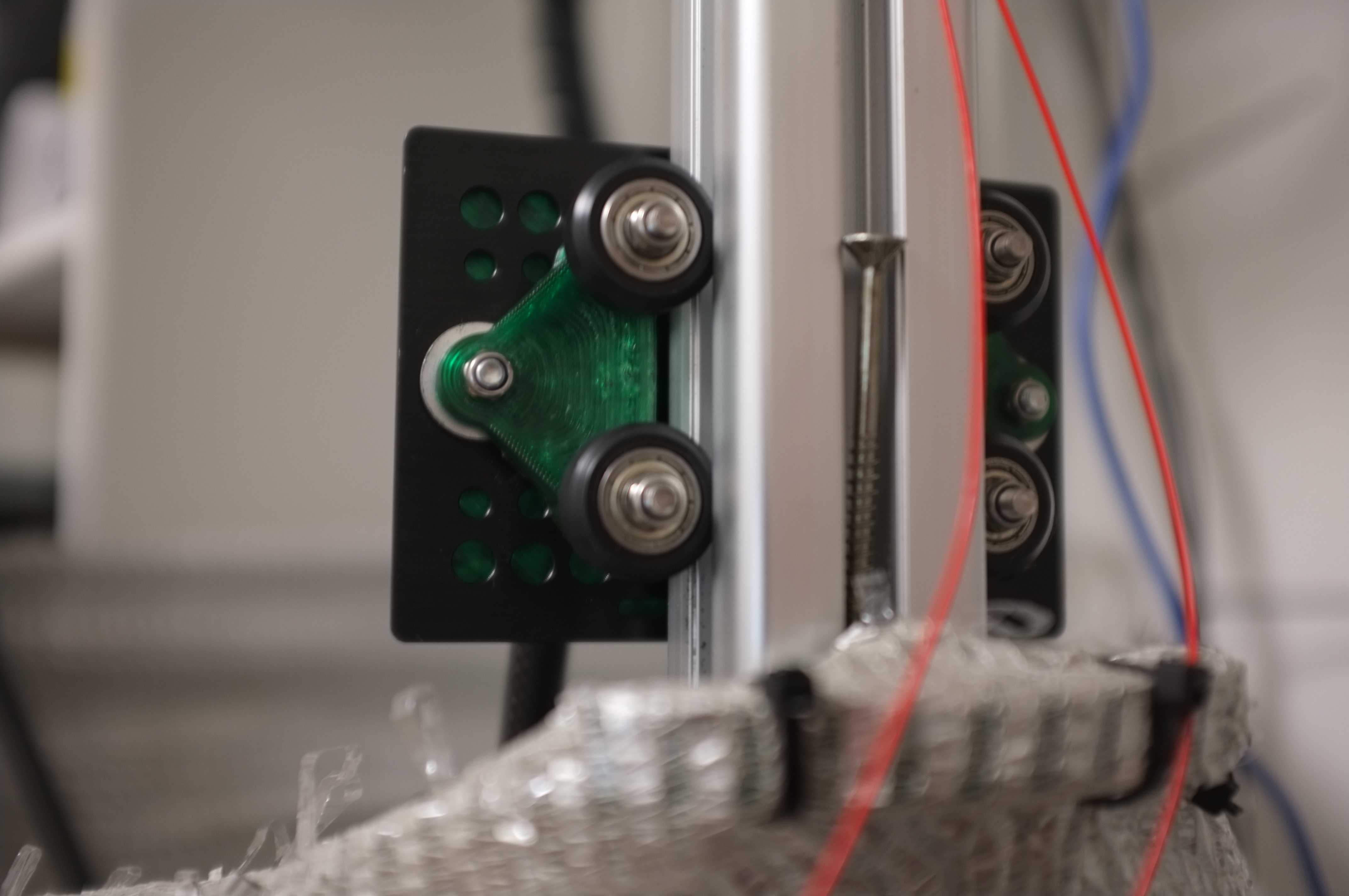

　　从结构布局来看，设备采用三根垂直布置的线性导轨作为运动支撑，每根导轨配套独立的同步带传动滑台，通过三组碳纤维并联臂连接末端挤出头，这种结构相比XYZ直角坐标结构，将驱动电机的负载分散到三个垂直轴上，运动部件的整体重量更轻，高速打印时的惯性冲击更小，能有效降低层纹错位、打印件翘边移位的问题。设备的成型平台采用圆形铝板结构，配套220V交流供电的750W加热模块，通过SSR继电器实现通断控制，加热区域尺寸覆盖42厘米长、32厘米宽的范围，铝板厚度达到6毫米，相比常见的3毫米薄平台，长时间加热后的平面度保持能力更强，不会因为反复冷热循环产生中部凹陷，打印大尺寸ABS、PC等工程材料时，平台温度均匀性更好，能减少零件底部翘曲的概率。

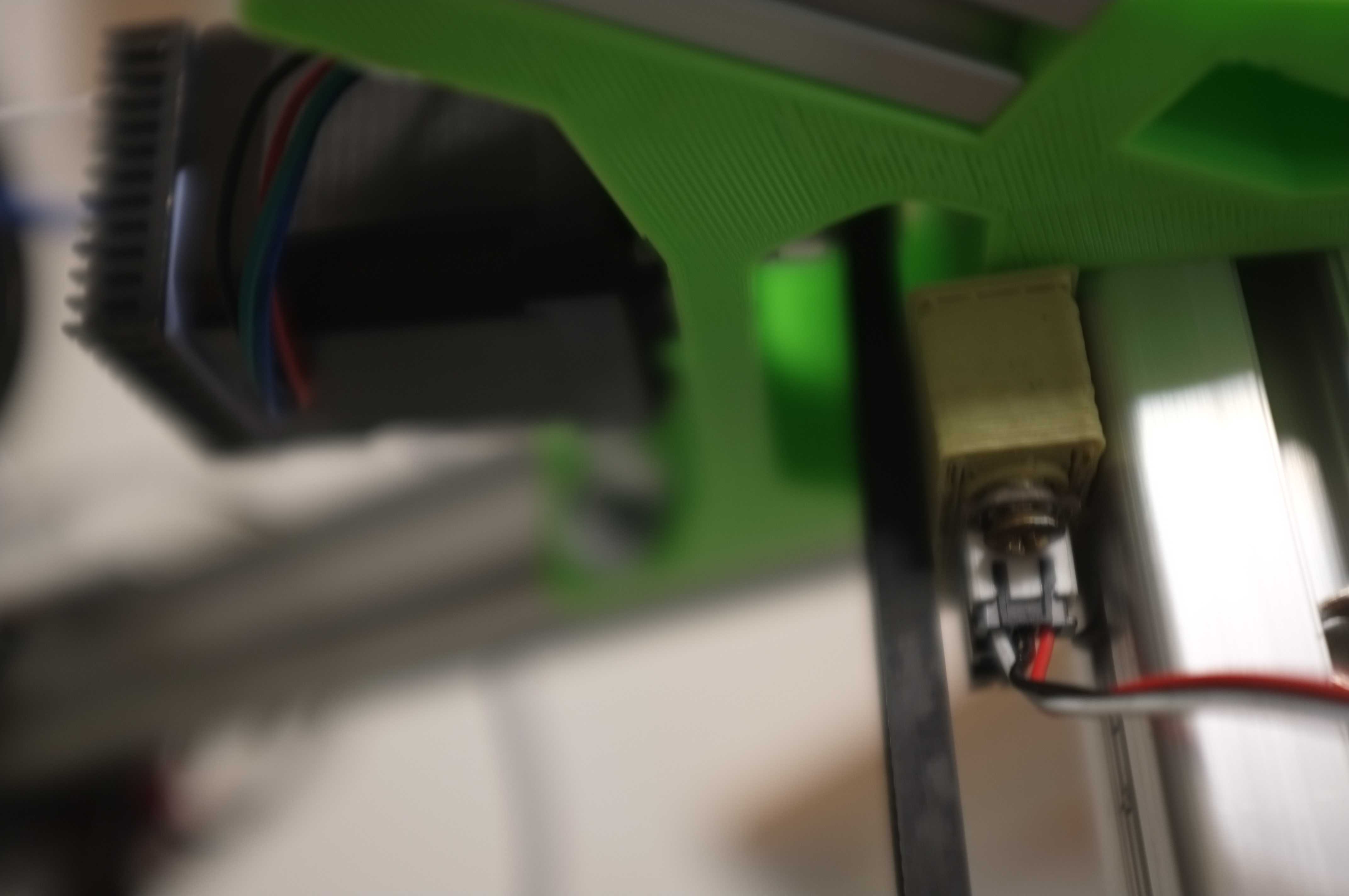

　　挤出端的设计考虑了散热需求，在效应器位置预留了40毫米规格风扇的安装位，可直接对挤出喉管部位进行强制风冷，避免耗材在喉管内提前软化造成堵头。驱动部分采用Nema17规格步进电机，除了常规的导轨下端安装位，还预留了顶部安装的结构空间，用户可根据传动布局需求调整电机安装位置，优化同步带的张紧角度，降低传动过程中的皮带抖动。框架部分采用4040规格工业铝型材搭建，垂直方向的有效成型高度达到50厘米，配合圆形平台的径向成型范围，可打印高度较高的柱状零件、定制化工装夹具、教学演示模型等工件，相比同占地面积的直角坐标打印机，有效成型空间提升了30%左右。

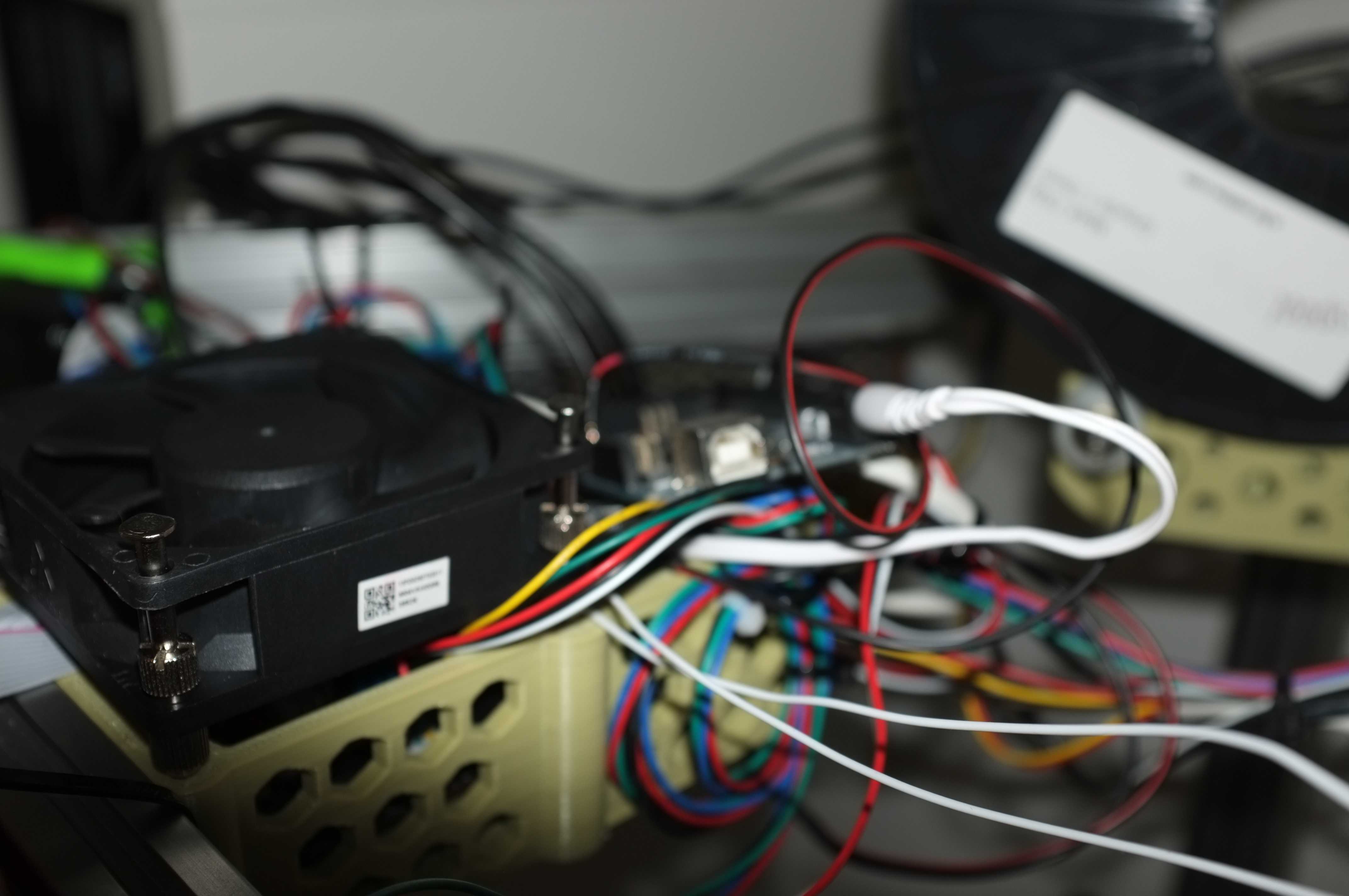

　　设计过程中对所有运动部件的安装边界做了明确校核：并联臂的关节轴承采用过盈配合安装，避免长期运动产生的间隙导致打印精度下降；导轨滑座的安装面做了铣平处理，保证三根导轨的平行度公差控制在0.1毫米/米范围内；同步带的张紧机构采用外置可调结构，不需要拆解框架即可完成皮带张紧度调整，日常维护的便捷性更高。电气部分的走线全部沿铝型材凹槽布置，避免运动过程中线缆与并联臂产生干涉，加热回路的接线端预留了绝缘防护安装位，符合低压电气设备的安全布线要求。

　　在实际应用场景中，这款设备既可以用于中小制造企业的工装夹具快速打样，也可用于职业院校的增材制造实训教学，还能满足创客群体的大尺寸零件打印需求。相比消费级Delta打印机，它的结构冗余量更高，连续运行的稳定性更强，不需要频繁校准平台水平度、调整皮带张紧度，能降低日常使用的维护成本。设备的所有结构件都可通过常规机加工方式制作，没有采用特殊定制的异形零件，备件替换的成本更低，适合长期固定工位的持续打印作业。
