自锁式便携盒尺高精度三维数模

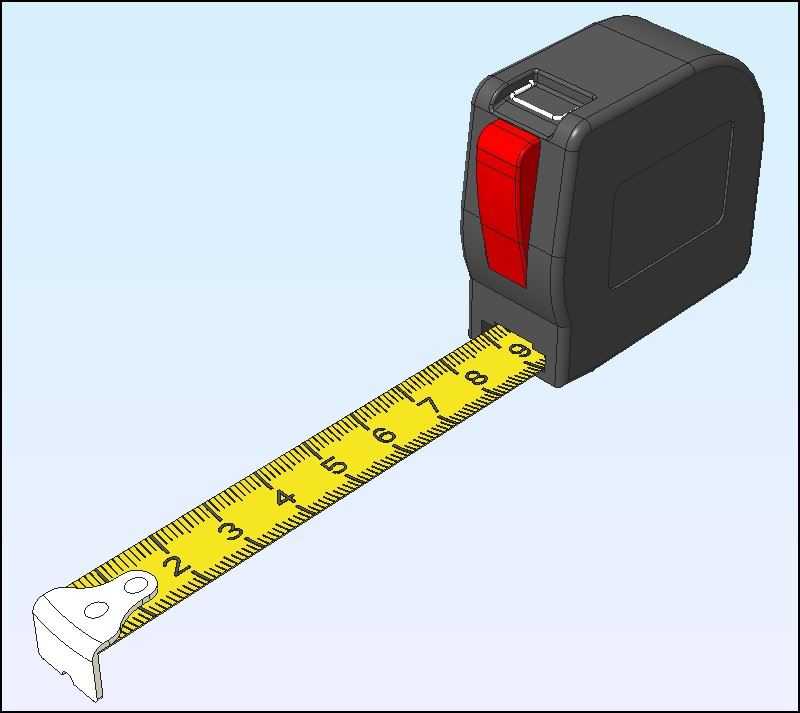

　　日常机械加工、钣金下料、家装施工、设备维保现场，随处可见这类盒式钢卷尺的身影，它是一线作业人员随身携带的基础测量器具，不需要外接电源、不需要复杂校准流程，拉出尺带就能快速完成长度尺寸读取，是小尺寸量程内测量作业最高效的工具之一。这款卷尺的整体结构分为外壳、尺带、制动按键、尺钩、内部卷簧几个核心部分，外壳采用抗冲击的工程塑料材质，做了圆弧过渡的边角处理，日常随手丢在工具包、掉在水泥地面上不会轻易开裂，握持时贴合手掌弧度，单手握持就能完成尺带收放与锁止操作，不需要双手配合调整，适合高空作业、狭小空间内单手操作的场景。尺带采用高碳钢材质做淬火处理，表面做了耐磨涂层印刷刻度，拉出长度在2米范围内时尺带可以保持挺直状态不会弯折，

　　能满足单人跨位置测量的需求，不需要额外人员辅助托住尺带，刻度印刷采用公制单位，刻度线清晰，毫米级刻度线做了长短区分，快速读数时不容易看错分度值。前端的尺钩做了活动铆接结构，测量工件外尺寸时尺钩会向外弹出补偿自身厚度，测量内尺寸时尺钩向内压紧同样补偿厚度，不管是勾住工件边缘测量还是顶在工件内壁测量，都能保证读数准确，不会因为尺钩的固定厚度产生测量误差，尺钩上开了两个固定孔，需要临时固定测量起点时可以用螺丝穿过孔位固定在工件表面，避免尺带滑动导致测量偏差。侧面的红色制动按键采用斜面阻尼设计，按下按键时会压紧尺带表面，锁止后尺带不会因为内部卷簧的回弹力自动收回，松开按键后尺带可以顺畅收回，按键的按压力度做了适配调整，

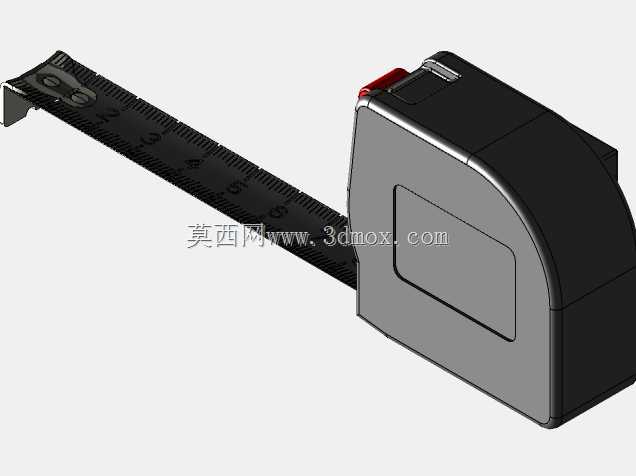

　　单拇指按动不需要太大力度，长时间操作不会产生手指酸痛的问题。建模过程中优先还原了实际产品的装配间隙，外壳的合模线位置、按键的活动余量、尺带出口处的耐磨金属衬片都做了细节还原，尺带拉出后的自然弧度也做了模拟，和实际产品拉出后的形态保持一致，整体外形尺寸控制在成年人单手握持的合理范围内，外壳最大宽度不超过80毫米，厚度不超过50毫米，放在工作服口袋里不会有明显的异物感，也不会轻易从口袋中滑落。内部卷簧的安装空间做了预留，结构设计上符合实际产品的装配逻辑，尺带收回时会完全收纳在外壳内部，不会出现尺带外露剐蹭的问题，尺带出口处做了圆角打磨处理，收回尺带时不会刮花尺带表面的刻度涂层，延长尺带的使用寿命。在设备安装现场，

　　这类卷尺可以快速测量设备安装孔位间距、管线排布长度、板材下料尺寸，不需要携带大型测量设备就能完成大部分常规测量作业，相比刚性直尺，它的收纳体积更小，量程更长，柔性尺带可以贴合弧形工件表面测量弧长，适配更多复杂的测量场景。建模时对尺带的刻度做了等比例还原，每厘米刻度、毫米刻度的位置都和实际产品一致，做虚拟装配演示、工具场景渲染时可以直接使用，不需要额外调整刻度比例，外壳表面的防滑纹理也做了细节处理，握持区域的细微凸点可以增加手部和外壳的摩擦力，手上沾有油污、汗水时也不会轻易打滑脱手。
