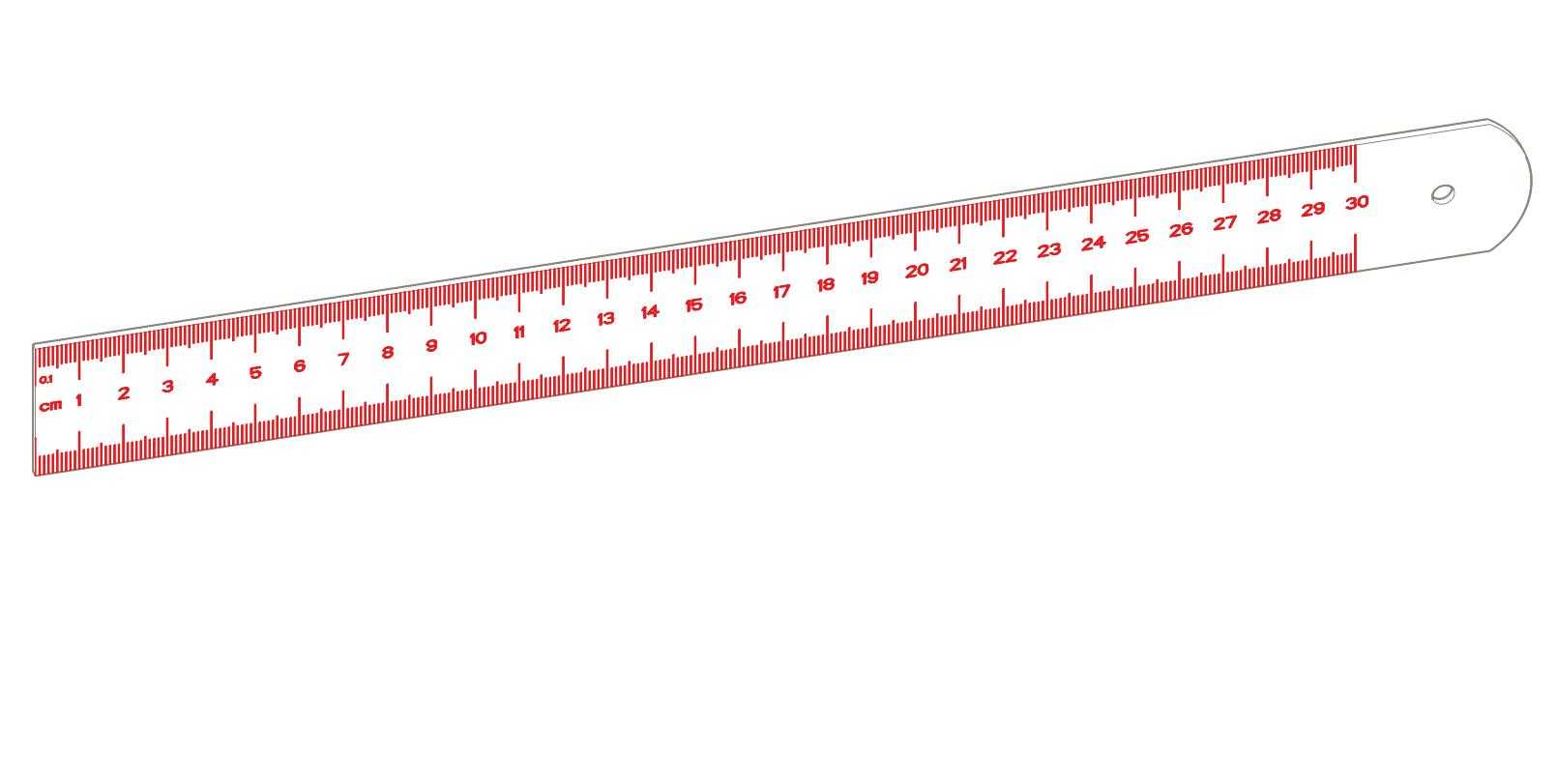

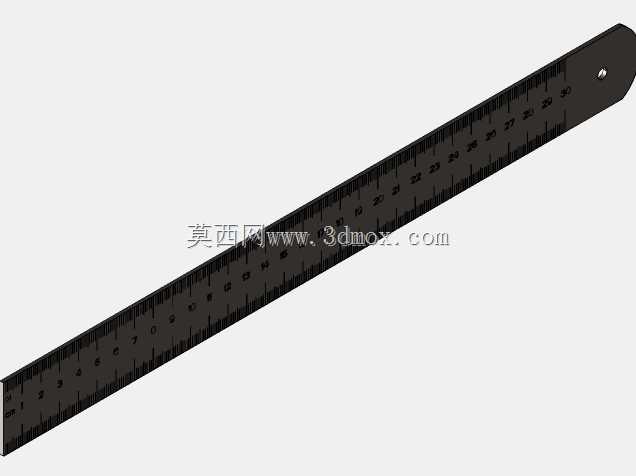

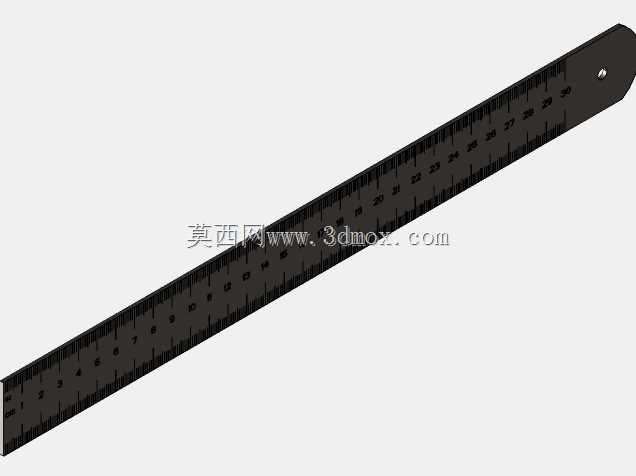

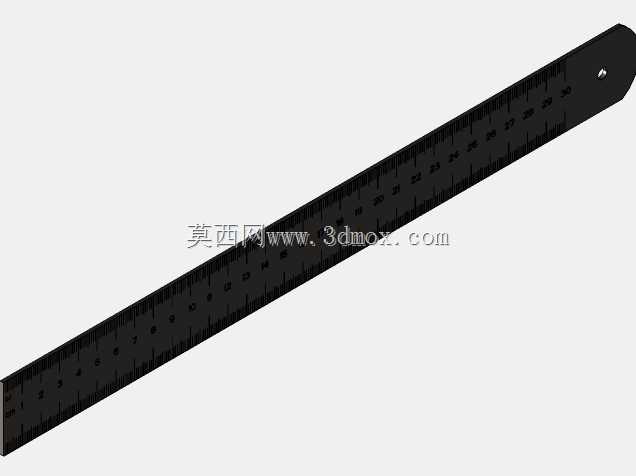

300毫米量程钢直尺参数化三维数模

　　在机械加工车间的工位旁、装配线的检验台、五金维修的作业面，甚至是学生实训的钳工台，钢直尺都是出现频率极高的基础长度测量工具，这款300毫米量程的钢直尺，覆盖了日常作业中绝大多数小尺寸段的快速测量需求，从毛坯料的初步划线、零件边缘的尺寸粗检，到装配时的间隙比对、板材下料的长度预估，都能快速上手完成测量，不需要复杂的调校步骤，拿取即可使用，对作业环境几乎没有额外要求，哪怕是有少量切削液、粉尘的工位，只要擦拭干净尺面就能正常读数。从结构设计来看，这款直尺采用了常见的长条形薄钢板结构，整体厚度控制在1毫米左右，既保证了尺身的刚性，不会因为轻微受力产生弯折变形影响测量精度，又不会因为过厚导致尺身与被测面贴合不严产生读数偏差，

　　尺身末端做了圆弧过渡处理，还开设了一个圆形挂孔，日常不用时可以直接挂在工位旁的工具挂板上，避免和其他工具堆放在抽屉里造成尺面刮花、刻度磨损，圆弧端头也能避免尖锐直角在拿取时划伤操作人员，符合手动工具的安全设计逻辑。刻度设计上，尺面采用公制单位刻度，整尺量程覆盖0到300毫米，最小刻度值为1毫米，刻度线采用蚀刻填漆工艺，长刻度线对应厘米单位，中刻度线对应半厘米位置，短刻度线对应毫米单位，数字标识从0端开始依次标注，读数时可以快速定位整厘米刻度，再数短格得到精确毫米数值，尺身的0刻度端做了齐边处理，测量时可以直接将0刻度对齐被测件的边缘，不需要额外扣除端头余量，降低了测量时的读数误差。在三维建模的过程中，首先要确定尺身的基准平面，

　　以尺身的测量贴合面作为主基准面，保证整个尺身的平面度公差在合理范围内，避免建模时出现曲面变形导致后续工程图输出的尺寸偏差；刻度部分采用参数化阵列的方式生成，先做出单毫米刻度线的切除特征，再按照刻度长度的区分规则，分别对毫米、5毫米、10毫米位置的刻度线做长度差异化设置，最后通过线性阵列完成全尺刻度的排布，数字标识也采用参数化关联的方式，对应每个厘米刻度位置自动生成对应数字，修改量程参数时可以自动更新刻度与数字，不需要逐个调整，大幅提升了模型的可修改性，后续如果需要衍生150毫米、500毫米等其他量程的直尺模型，只需要修改阵列参数和尺身长度即可快速生成。从安装与使用边界来看，这款直尺本身不需要固定安装，属于手持便携类量具，

　　整体长度320毫米左右（包含末端圆弧挂孔部分），宽度25毫米左右，收纳时只需要占用很小的工具存储空间，使用时需要注意尺身与被测件的测量面保持平行，视线垂直于尺面读数，避免视差带来的测量误差；尺身的侧边做了倒角处理，没有毛刺锐边，长时间手持测量也不会硌手，挂孔的直径设计为5毫米，适配工位上常见的挂钉、挂钩尺寸，悬挂时不会轻易滑落。在实际生产场景中，这类钢直尺虽然精度不及游标卡尺、千分尺等量具，但胜在使用便捷、读数快速、耐造不易损坏，适合现场快速测量、划线定位等对精度要求在毫米级的作业环节，是机械加工、五金装配、维修维护、家装施工等场景中不可或缺的基础工具，建模时还原了真实产品的细节特征，包括刻度的排布、端头的形状、挂孔的位置，可用于工具类场景的装配仿真、教学演示模型搭建、工位布局可视化等用途，模型的尺寸比例完全参照实物设定，可直接用于工程展示、虚拟装配等场景，不需要额外调整尺寸比例。
