压缩机配套径向叶轮通风散热结构

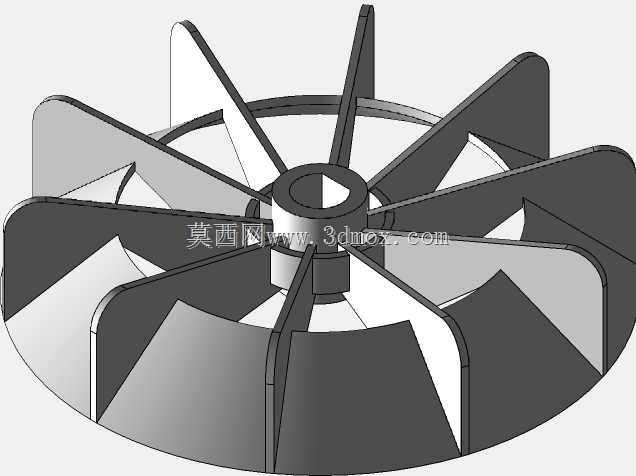

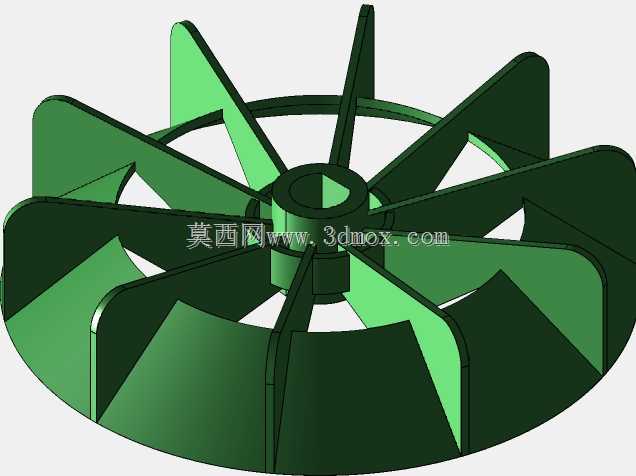

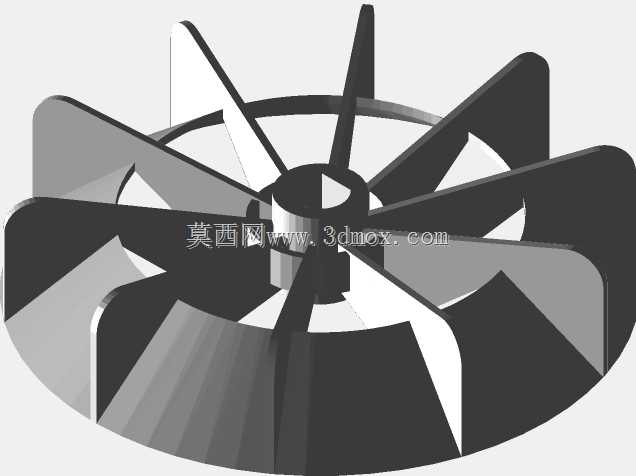

　　这类径向直叶片叶轮结构，是小型容积式压缩机配套通风散热单元的核心做功部件，日常多集成在压缩机主机的曲轴端或者电机输出端，随主轴同步旋转完成舱内空气置换，避免压缩机连续运行时泵体、阀组、电机绕组区域因热量堆积出现温升超标，触发过热保护停机甚至密封件老化失效的问题。从实际选型适配的角度看，这类叶轮的安装边界需要严格匹配主机舱的内部空间，轴向安装尺寸要预留出叶片端面与舱体内壁、散热筋片的安全间隙，一般控制在3-5mm区间，既避免旋转过程中出现剐蹭干涉，也不会因为间隙过大产生气流旁通损失，降低通风效率；径向尺寸则要匹配压缩机外壳的通风罩进风面积，保证叶片扫过的区域完全覆盖进风滤网的有效通流范围，让外部冷空气可以直接冲刷到主机的高温区域。

　　设计阶段优先考虑的是工况适配性，这类通风机不需要像高压离心风机那样追求高风压，核心需求是在压缩机额定转速下输出足够的通风量，同时把运行噪音控制在可接受范围，因此叶片采用等厚直板径向布局，相比后弯叶片加工难度更低，动平衡校正更易实现，对于批量配套的压缩机产品来说，生产一致性更容易把控，不需要复杂的曲面成型工装，普通冲压或者工程塑料注塑即可完成成型。实际应用中，这类叶轮还要兼顾运行可靠性，叶片与中心轮毂的连接位置做了圆弧过渡强化，避免压缩机启停瞬间的扭矩冲击造成叶片根部开裂，中心安装孔的公差配合要和输出轴的公差带匹配，一般采用过渡配合加平键周向固定，防止高速旋转时出现叶轮打滑丢转。气流组织上，径向直叶片的出风方向垂直于主轴轴线，

　　可以直接把气流导向压缩机缸体的散热鳍片缝隙，顺着鳍片的导流方向把热量带向设备外部，相比轴流风扇的轴向送风，更适合压缩机这类紧凑舱体的内部散热，不会出现气流在舱内形成涡流滞止的问题。做三维建模的时候，要重点关注叶片的等分角度精度，单叶片的角度偏差会直接影响动平衡余量，后期做动平衡校正时需要去除的材料量就会增加，甚至会出现平衡精度达不到G6.3级要求的情况，同时轮毂的轴向定位台阶尺寸要准确，保证叶轮安装到位后和主轴的同轴度偏差控制在允许范围内，避免运行时出现偏摆振动。
