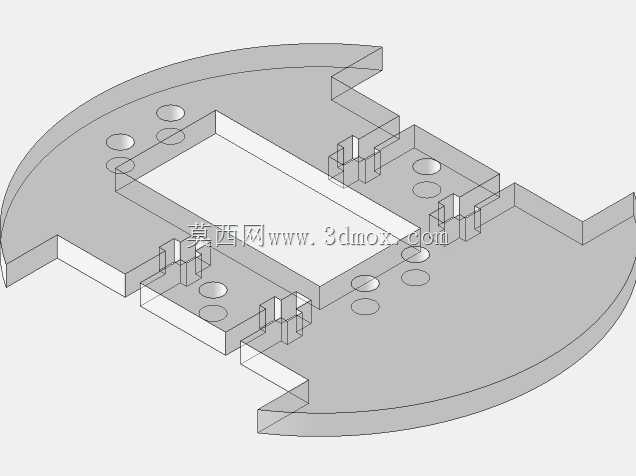

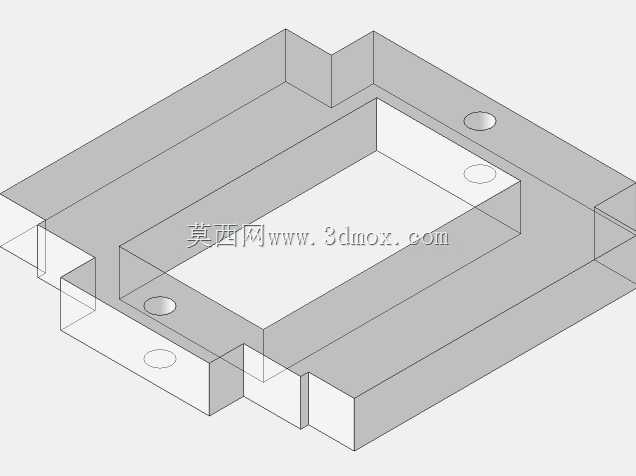

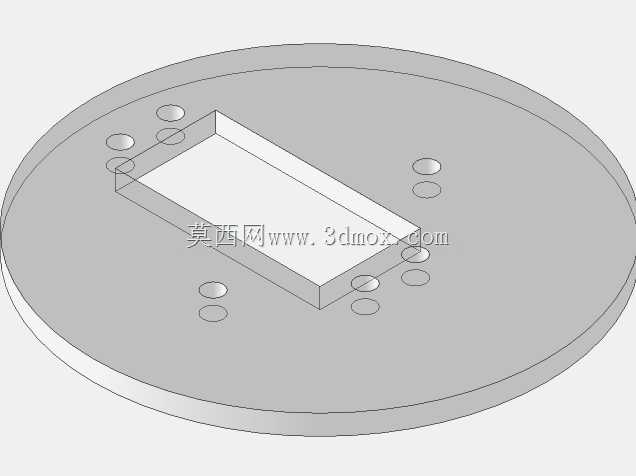

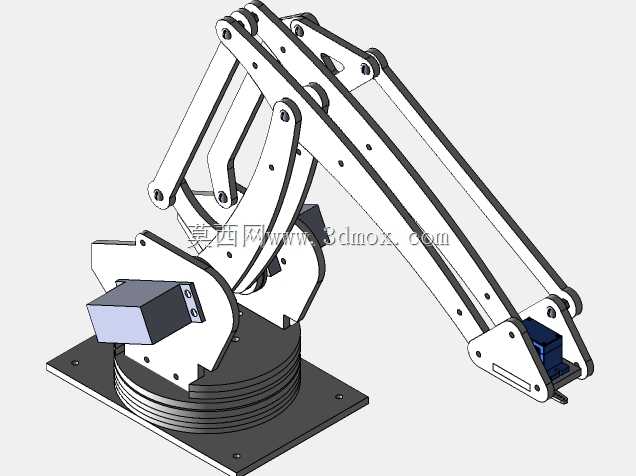

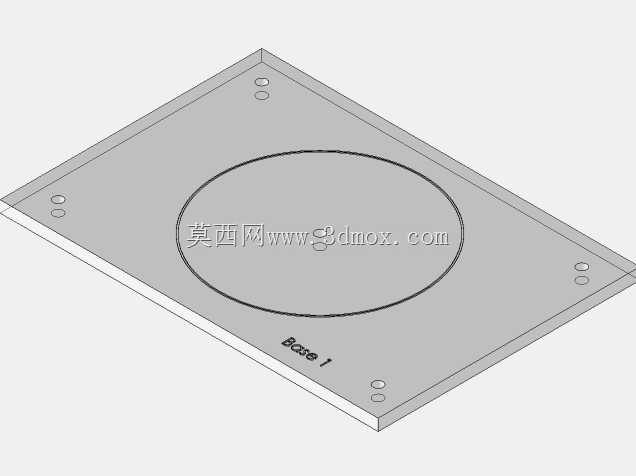

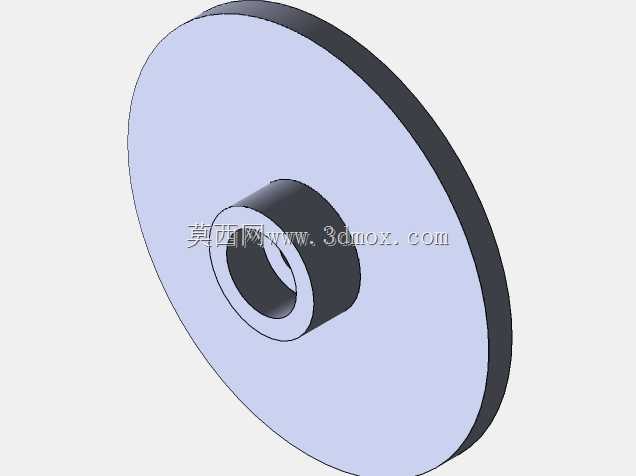

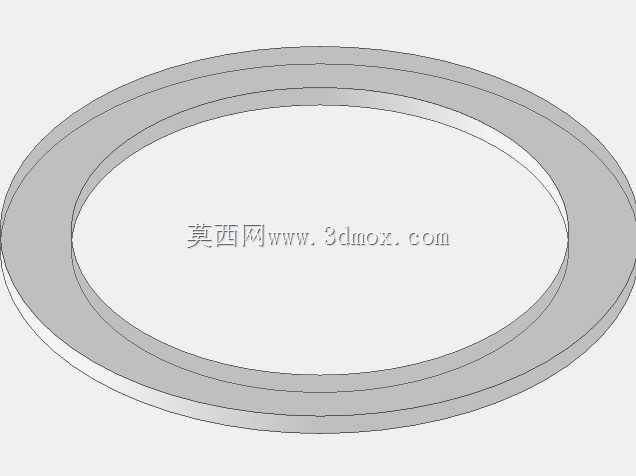

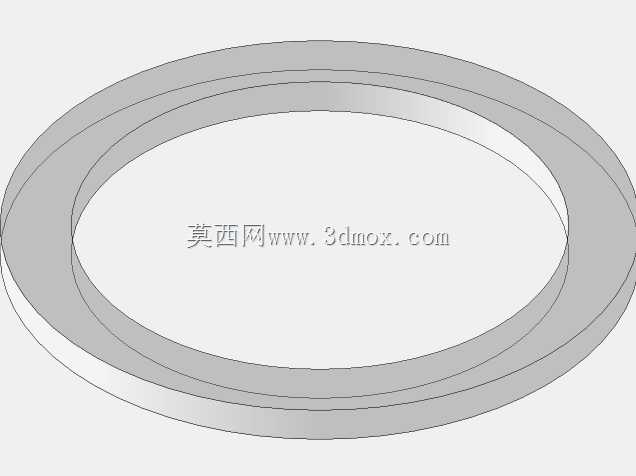

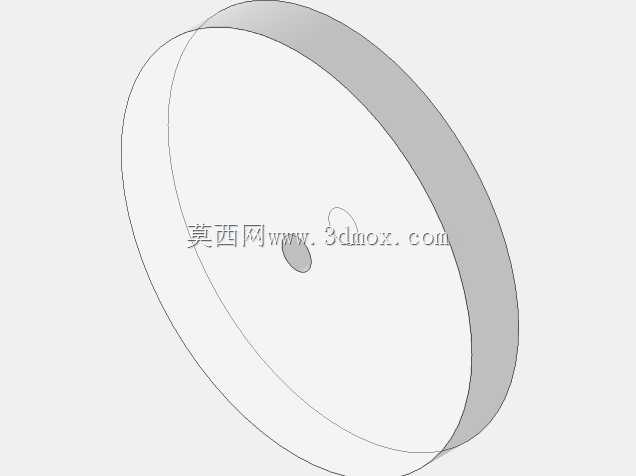

这款多关节机械臂的结构设计,核心面向小功率激光加工的桌面级作业场景,适配教学演示、小型文创工件加工、薄型板材精密切割等轻量化作业需求,区别于大负载工业焊接、搬运机械臂的厚重结构,整体走轻量化快装的设计路线。从安装边界来看,底座采用方形法兰式安装结构,四个安装孔位分布在底座四角,可直接固定在标准铝型材工作台面或者厚度10mm以上的木质、亚克力操作平台上,底座整体回转直径控制在180mm以内,安装时仅需预留200mm见方的台面空间即可,不会占用过多作业区域,适合桌面级工作站的紧凑布局。

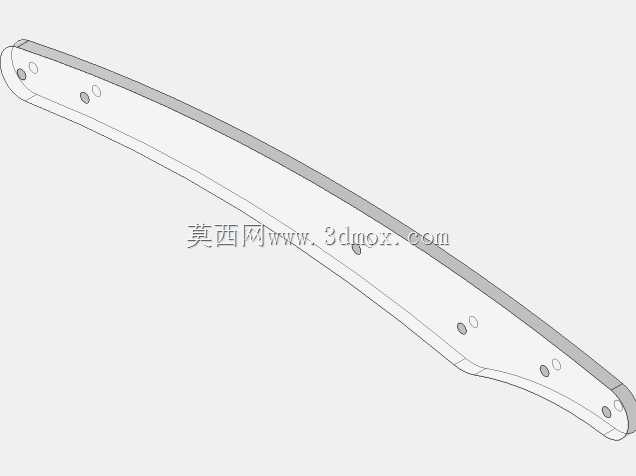

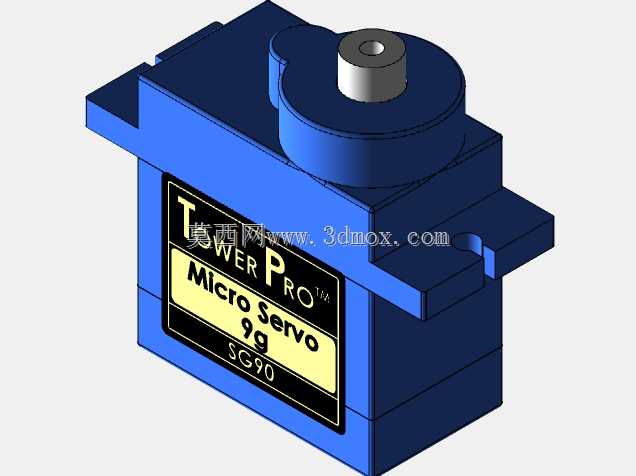

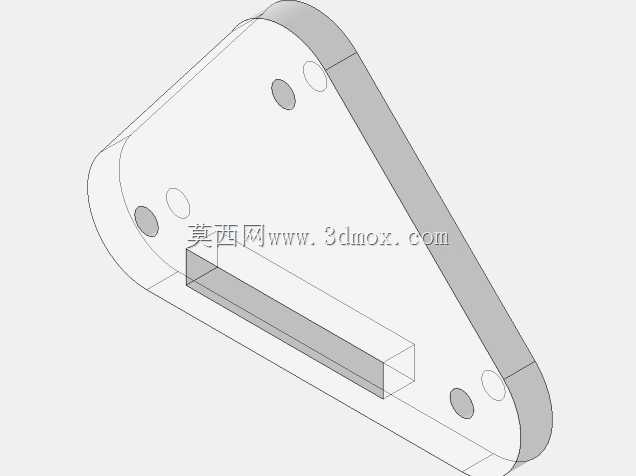

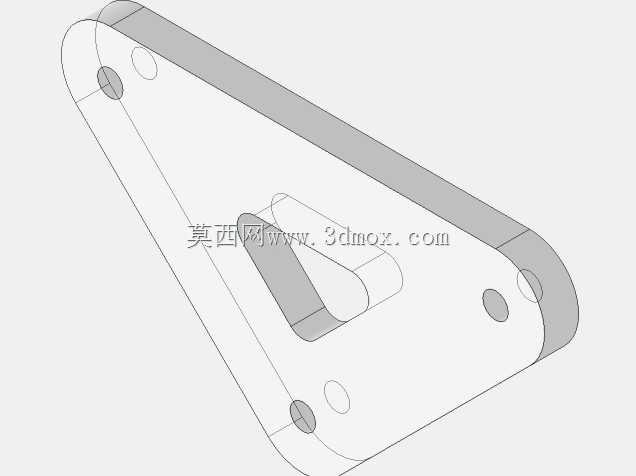

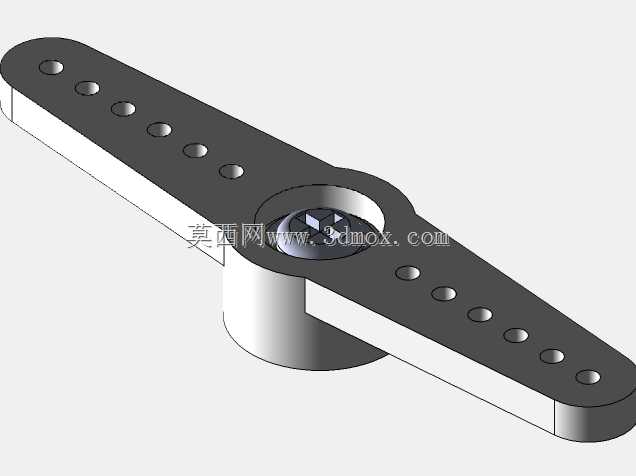

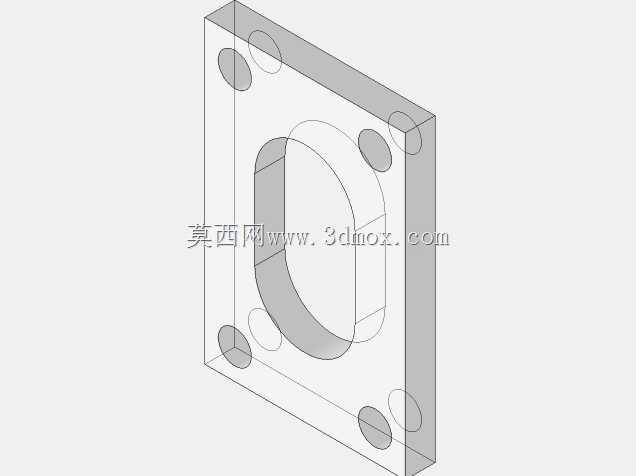

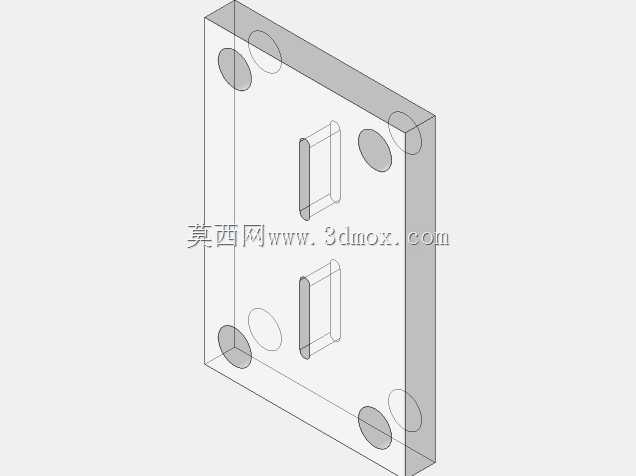

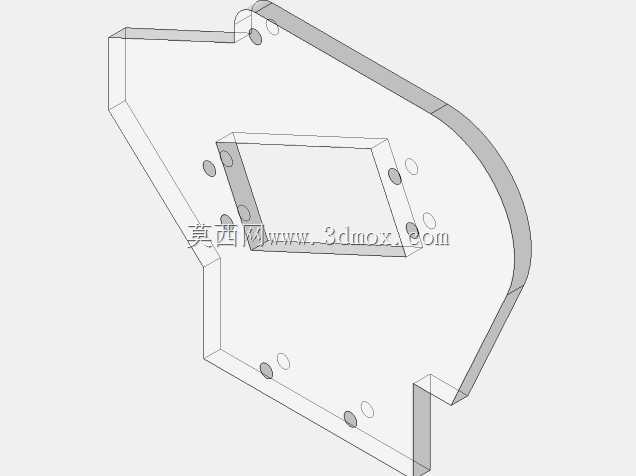

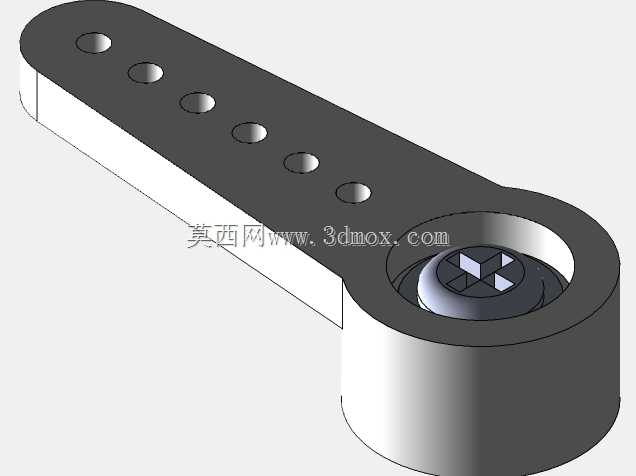

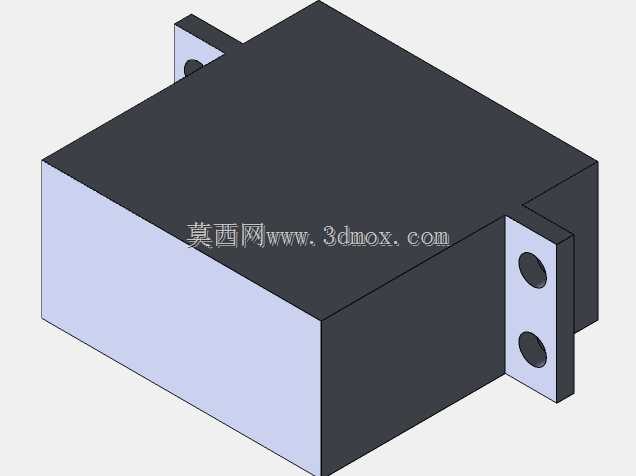

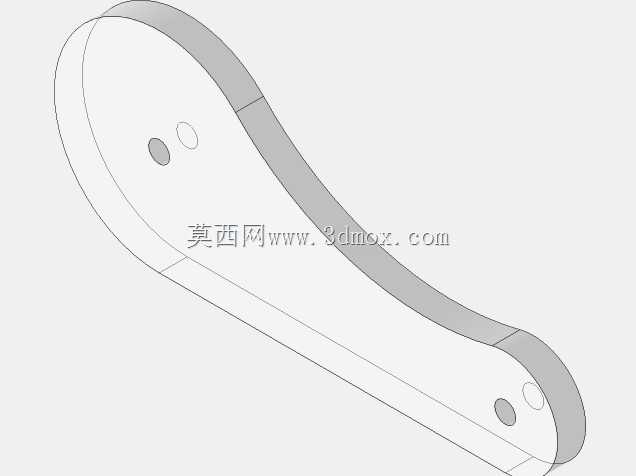

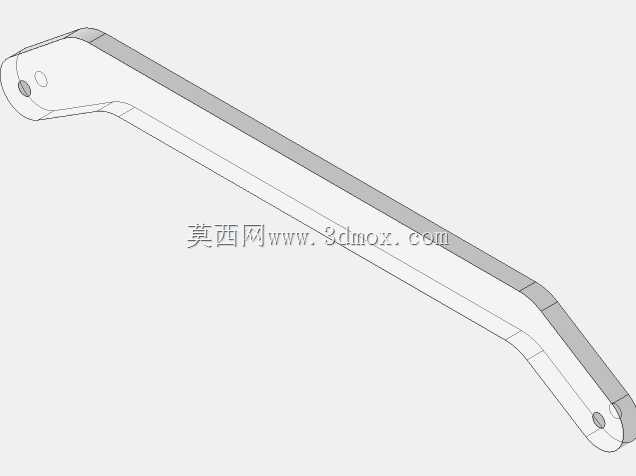

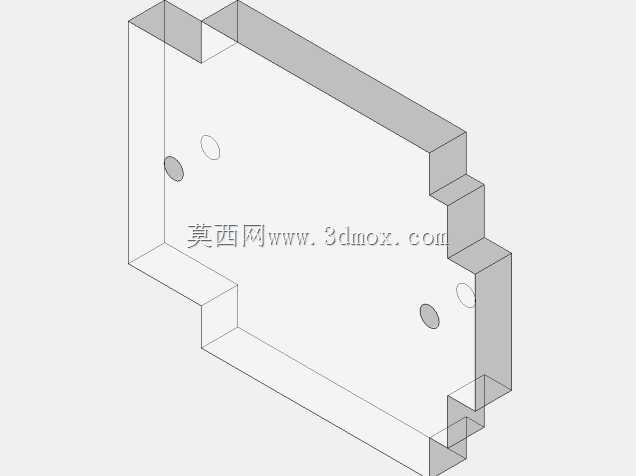

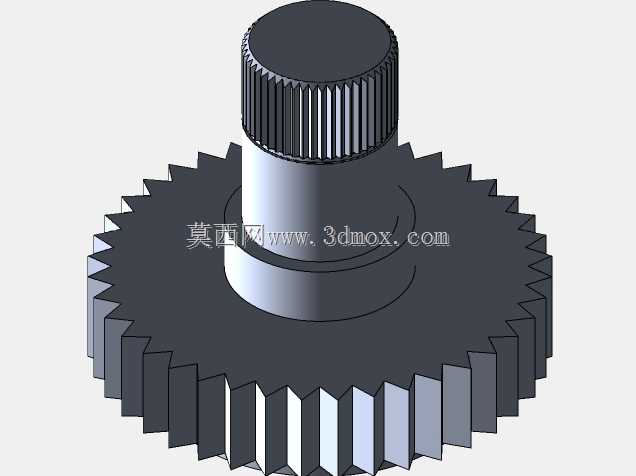

设计思路上,整体采用连杆式并联辅助支撑的关节结构,没有使用传统工业臂的铸铝壳体结构,而是选用3mm、4mm、5mm三种厚度的板材作为加工原材料,既可以用激光切割直接下料加工,也能通过数控雕刻机完成板材裁切,所有板材零件均采用平面轮廓加工,无需复杂的五轴铣削工序,加工门槛极低,非常适合小批量自制或者教学场景下的学生实操装配。关节驱动方面,底座回转关节、大臂俯仰关节、小臂俯仰关节三个主运动轴采用双叶s3003伺服电机提供动力,末端执行器的姿态调整轴搭配SG90微型伺服电机,四个驱动轴的走线全部沿连杆内侧的预留线槽布置,避免运动过程中管线与连杆结构发生剐蹭磨损,同时也能减少外置走线对作业范围的干涉。

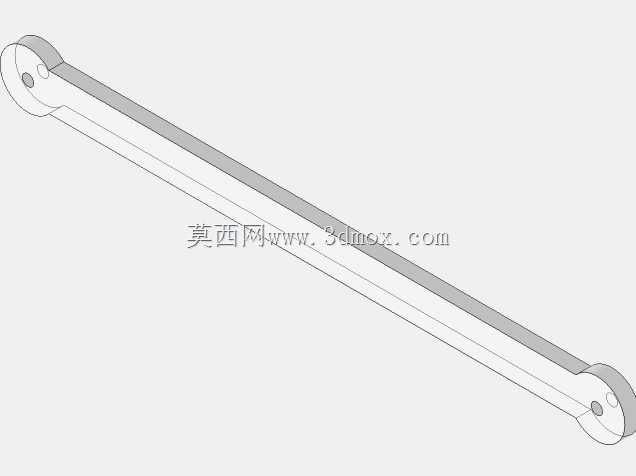

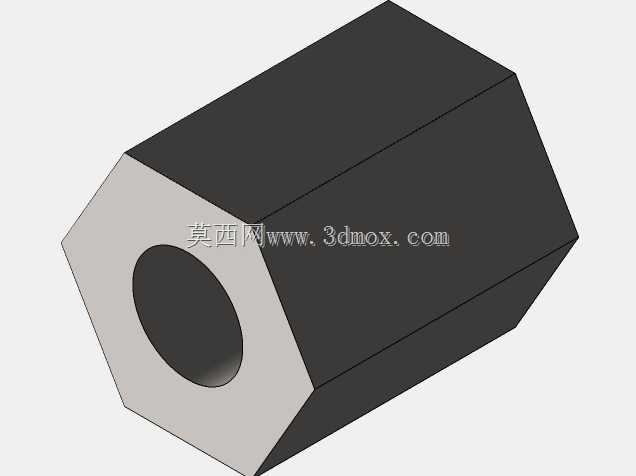

功能特性层面,该机械臂的作业半径覆盖从底座中心向外350mm的环形区域,垂直方向作业高度范围在0-220mm之间,末端可搭载功率500mW至5W的小功率激光头,完成厚度5mm以内亚克力、2mm以内薄木板、纸质材料的轮廓切割与表面打标作业。关节处的连杆连接采用标准螺栓加防松螺母的铰接形式,连杆上预留的多组调节孔位,可根据实际搭载的末端负载重量调整连杆的力臂比例,在不更换伺服电机的前提下适配不同重量的末端执行器,比如更换为画笔夹持器即可实现桌面绘图功能,更换为真空吸头即可完成小型轻薄工件的拾取搬运,拓展性较强。

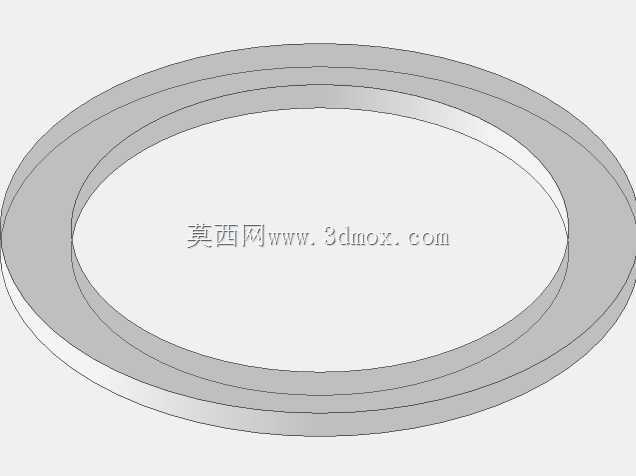

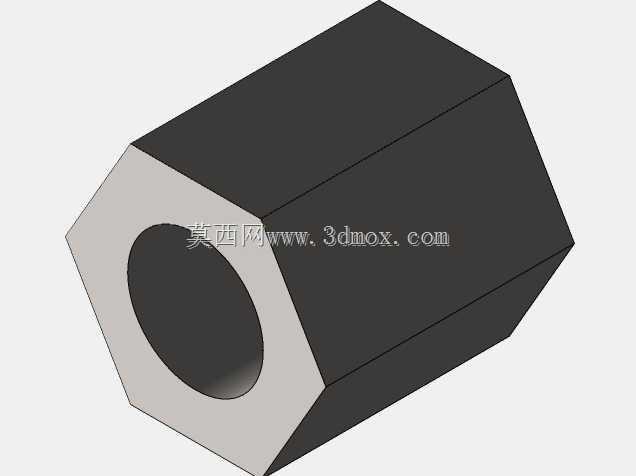

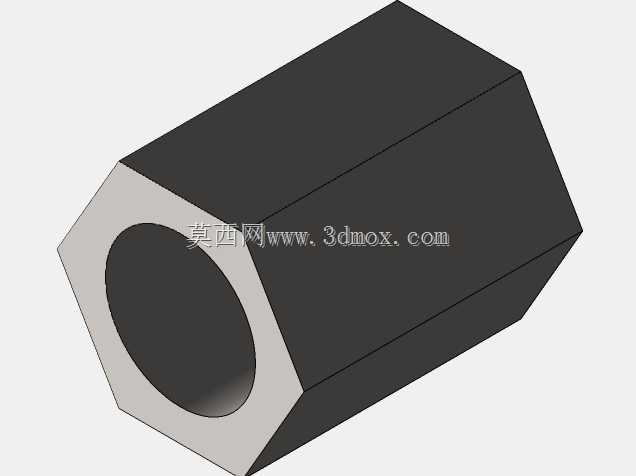

从实际应用的角度看,这类轻型机械臂不需要配套大型的控制机柜,伺服驱动板可直接集成在底座内部的空腔中,整体重量控制在2.5kg以内,日常搬运转移十分方便,既可以作为职业院校机械电子、自动化专业的教学实训载体,让学生直观理解多关节机器人的运动学原理、连杆参数匹配逻辑,也能用于小型文创工作室的个性化定制加工,完成小尺寸亚克力挂件、木质拼插零件的切割加工,相比大型台式激光切割机,设备投入成本更低,占用空间更小,针对小批量个性化加工场景的适配性更强。结构设计上特意规避了复杂的曲面零件,所有零件均可通过平面切割完成加工,装配时仅需配套内六角扳手、尖嘴钳等常用工具即可完成整机组装,不需要专用的工装夹具,装配难度控制在入门级水平,即使是没有太多机械装配经验的爱好者,也能对照装配关系完成整机搭建。关节处的铰接位置预留了轴承安装位,可根据实际使用需求加装微型滚动轴承,降低关节转动的摩擦阻力,提升运动过程的平顺性,若对定位精度要求不高,也可直接采用螺栓螺母的滑动铰接形式,进一步降低整机的制作成本。
