MY1018E低压有刷直流动力电机结构

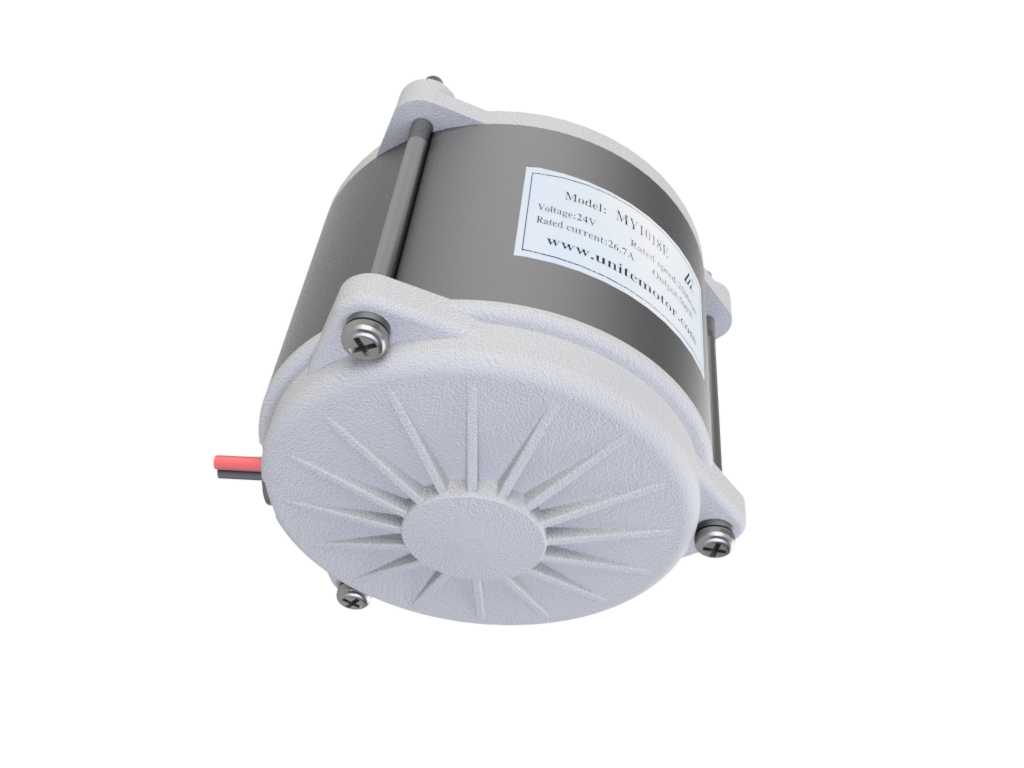

　　这款有刷直流电机的三维结构，还原了低压代步动力场景下的成熟电机设计逻辑，日常选型中这类电机常出现在轻型电动两轮车、小型场地作业代步设备、低速电动工装载具的驱动系统里，作为核心动力输出单元承担整设备的行进驱动负载。从结构设计思路来看，整机采用封闭筒式机壳搭配端盖压合的装配逻辑，机壳外侧预留的纵向加强筋既承担壳体结构补强作用，也能在电机持续运行时辅助扩大散热面积，避免长时间负载运行下内部绕组温升过快超出绝缘耐受阈值；出线端采用侧出红黑动力线的布局，能适配多数代步车车架的走线槽设计，减少装配时线束弯折导致的线芯断裂风险。端盖部分采用辐射状筋条设计，除了强化端盖自身抗形变能力，也能在电机随整车行进振动时，分散安装脚位的应力集中，

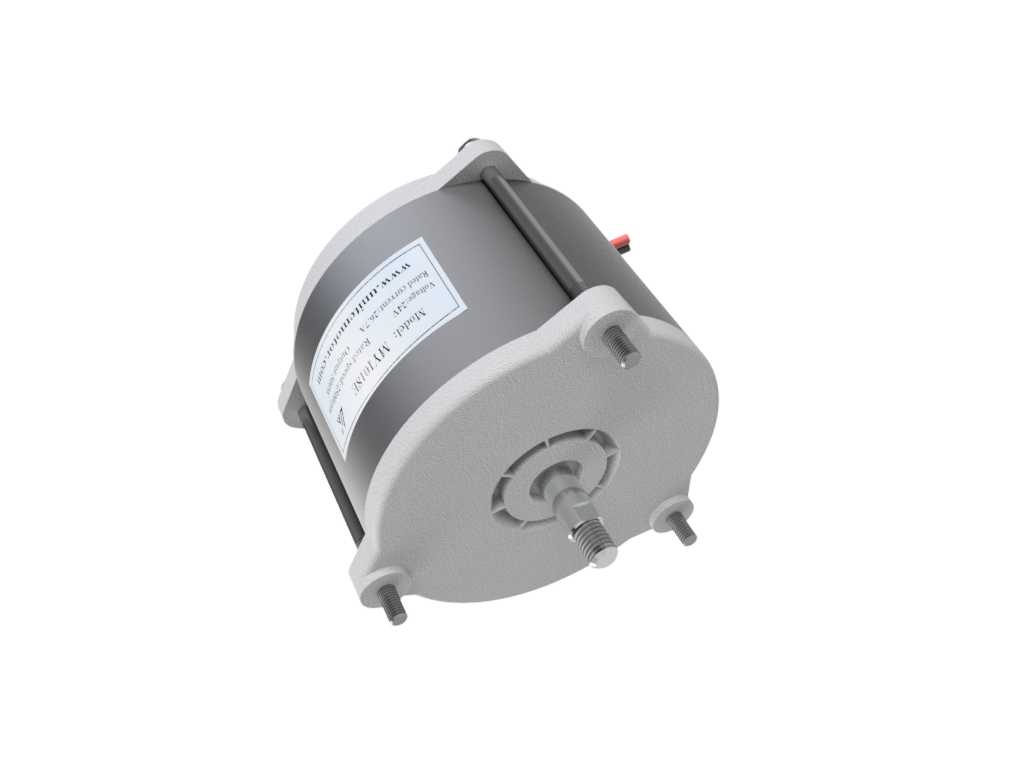

　　避免长期颠簸后出现端盖开裂、轴承位偏移的问题。安装边界上，电机两端的安装耳采用对称沉头孔位设计，孔位间距匹配常规轻型代步车的后叉安装尺寸，不需要额外做转接支架就能直接完成装配，输出轴侧的轴伸长度、轴径尺寸适配常规链传动的链轮安装公差，键槽尺寸符合通用传动件的配合标准，选型时不需要额外二次加工轴体就能完成动力链路的对接。功能特性层面，这款电机针对低压直流供电场景做了绕组匹配设计，低转速区间就能输出足够的驱动扭矩，满足代步设备起步、爬坡时的瞬时扭矩需求，空载与负载的转速差控制在合理区间，不会出现轻载时转速过高导致的骑行失控风险，整机重量控制在轻型载具的簧下质量合理范围内，不会过多增加整车的自重负载。实际应用中，

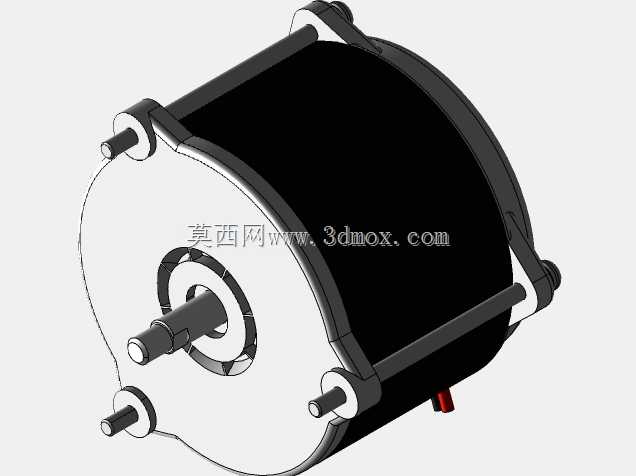

　　这类有刷电机的控制逻辑简单，不需要复杂的驱动算法就能实现转速调节，对于成本敏感的轻型代步设备、小型电动工装来说，后期维护门槛更低，碳刷更换操作不需要拆解整机绕组部分，普通售后点位就能完成常规损耗件的替换。建模过程中还原了机壳表面的标签贴装位、端盖的固定螺丝沉头、出线口的防护结构细节，结构工程师做整车装配校核时，可以直接调取模型完成安装间隙校验、传动链路的同轴度匹配，避免实际装配时出现电机与车架干涉、链轮与链条对位偏差的问题；做设备选型时，也能通过模型直观判断电机的外形轮廓是否适配设备内部的安装空间，核对安装孔位、出线方向是否符合整机的布局要求，减少前期选型时的实物打样验证成本。从结构细节来看，端盖与机壳的配合面采用止口定位设计，装配时能自动保证两端轴承位的同轴度，减少转子转动时的扫膛风险，轴承位的公差配合按照轻型电机的通用标准设计，既能保证外圈与端盖的过盈配合强度，也能避免过盈量过大导致的轴承转动卡滞问题。
