工业用三相异步鼠笼式电动机结构模型

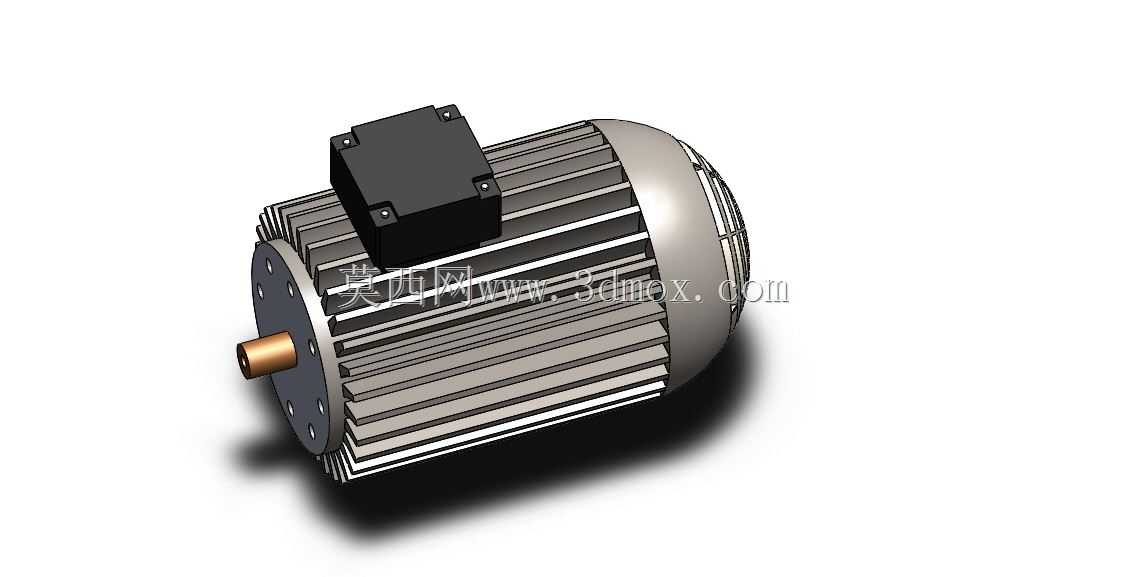

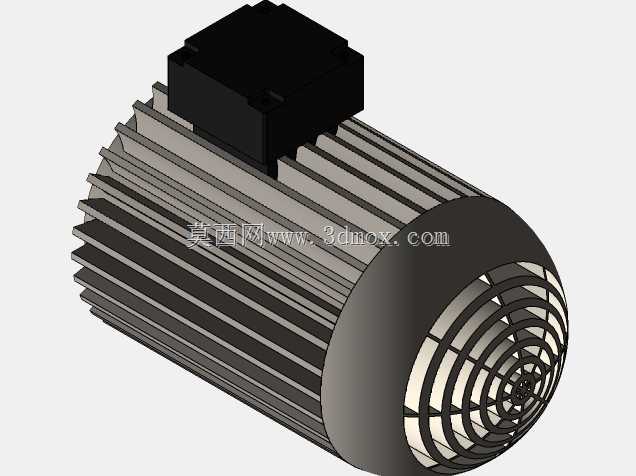

　　在各类工业传动场景中，电动机是把电能转换为旋转机械能的核心执行部件，从输送线辊筒驱动、机床主轴进给、风机水泵负载拖动，到自动化设备的工装动作执行，都需要匹配对应功率、安装尺寸的电机作为动力源。这个模型还原的是最常见的封闭自扇冷式鼠笼三相异步电机结构，建模时优先还原了实际选型、安装环节需要关注的所有边界特征：机座部分采用平行散热筋结构，沿圆周方向均匀排布，既保证壳体刚性，也能在电机运行时通过端部风叶带动气流沿散热筋流动，带走定子绕组产生的热量，避免绕组温升过高导致绝缘老化加速。输出轴端采用标准圆柱形轴伸，轴上预留键槽位置，匹配平键连接实现扭矩传递，轴伸根部的端盖带有均匀分布的安装螺孔，对应B3卧式安装的脚座固定孔位、

　　B5法兰安装的止口尺寸，建模时严格对齐常用机座号的安装孔距、轴伸直径、中心高参数，能直接用于设备整体装配时的干涉检查，不用再反复核对安装边界。接线盒部分设置在机座顶部，采用方形密封结构，预留了进线电缆的密封接头安装位，内部还原了接线端子排布的空间，方便电气设计环节核对走线空间、接线角度，避免现场接线时出现线缆弯折半径不足、盒盖无法闭合的问题。端盖部分的轴承室位置做了等比例还原，能清晰看到轴承安装位、密封槽的结构特征，方便做维护拆解模拟时核对装配顺序。在做设备整体布局设计时，这类电机模型的价值远不止外观展示：可以直接把模型导入装配体，核对电机尾部风罩与设备护板的安全距离，确认接线盒方向是否与现场线缆走向匹配，检查轴伸长度与联轴器、

　　带轮的配合尺寸是否合适，避免实际采购后出现安装干涉、动力匹配错位的问题。建模时对散热筋的圆角、端盖的倒角、接线盒的安装卡扣都做了细节还原，没有做过度简化，不管是用于教学演示电机结构，还是做设备方案的三维评审，都能满足精度要求，不会因为模型特征缺失导致评审时漏判安装风险。
