RAY G3 C2826-1400无刷直流电机简化结构

　　做航模动力配套、小型移动机器人驱动选型的时候，外转子无刷电机的三维数模是结构装配阶段绕不开的参考件，这款C2826规格的无刷直流电机简化模型，刚好覆盖了这类动力件核心的装配边界与外形特征，能直接嵌入整机布局做干涉校验，不用从零开始测绘拆解实物，能省不少前期方案迭代的时间。

　　从实际应用场景来看，这类KV值1400的外转子无刷电机，常用在固定翼航模的动力输出、小型巡检无人机的旋翼驱动、桌面级移动机器人的行走动力，还有部分小型云台的旋转驱动场景里，相比同尺寸的内转子电机，外转子结构的转动惯量更大，输出扭矩在同功率段更有优势，搭配合适的螺旋桨或者行走轮，能在低转速区间提供足够的牵引力，不用额外搭配大减速比的齿轮组，能有效压缩整机的结构重量。

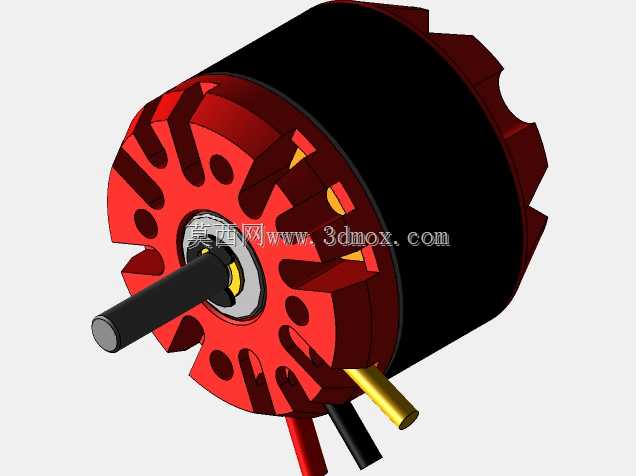

　　从功能特性上看，这个简化模型还原了外转子无刷电机的核心结构：红色端盖集成了散热镂空结构，实际运行时端盖随转子同步旋转，镂空的孔洞能在转动过程中形成主动气流，带走定子绕组工作产生的热量，避免长时间高负载运行时绕组过热退磁。伸出的黑色输出轴是动力输出接口，轴径匹配常规的航模桨夹、同步带轮安装尺寸，轴肩位置做了定位台阶，安装传动件时能直接抵靠台阶定位，不用反复调整轴向位置，能保证传动件的装配同轴度，减少高速转动时的动平衡偏差。模型上还原的三根引出线，对应三相无刷电机的接线端，布局在电机尾部的非旋转侧，实际布线时可以顺着机身结构走线，避免转子旋转时剐蹭引线造成绝缘破损。

　　做这个简化模型的设计思路很明确，就是服务于整机布局阶段的装配校验，没有还原内部的定子硅钢片、绕组、磁钢等细碎内部结构，只保留了外部所有的安装、干涉相关的特征：比如外转子壳体的外径尺寸、端盖的安装孔位分布、输出轴的伸出长度与轴径、引线的出线位置与走向，这些都是结构设计时最需要关注的边界参数。做整机方案的时候，只要把这个模型导入装配环境，就能快速确认电机安装位和周边结构件的间隙，比如和机身框架的距离、和螺旋桨旋转平面的安全距离、引线弯折需要预留的空间，不用等详细电机模型出来再调整布局，能大幅缩短方案迭代的周期。

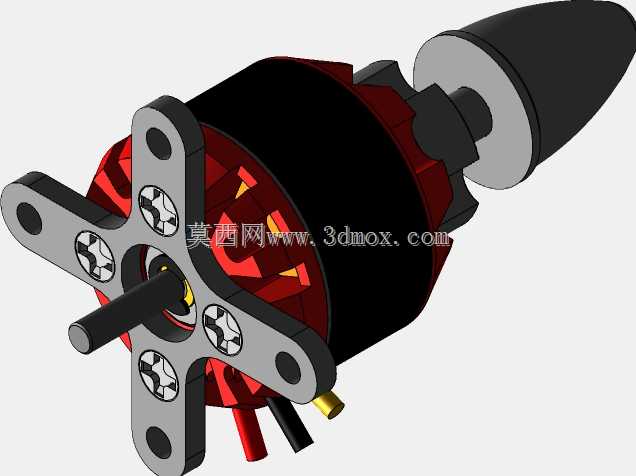

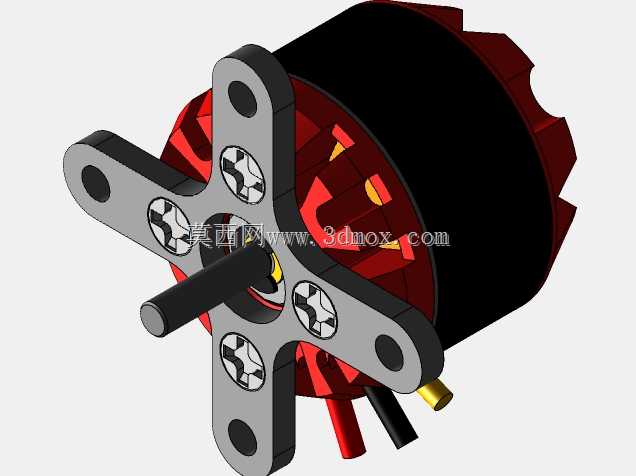

　　从安装边界来看，这款电机的安装定位依靠端盖上的均布安装孔，孔位的节圆直径匹配常规28系列电机的安装支架，不管是用木质电机座、3D打印支架还是金属切削的安装座，都能直接适配通用的安装孔距。输出轴的轴向伸出长度刚好满足常规桨夹、联轴器的安装深度，不会因为轴伸过长导致传动件悬臂过大产生振动，也不会因为轴伸过短导致夹装不牢出现打滑。外转子的最大外径是28mm级别，机身长度26mm，在同功率段的电机里属于紧凑尺寸，安装时只需要在机身上预留出略大于转子外径的避让空间，保证转子旋转时不会和周边结构剐蹭即可，尾部的引线出线位置在机身侧面，不需要在电机尾部预留额外的接线空间，能进一步压缩整机的轴向尺寸，适合对安装空间有严格限制的小型设备使用。

　　实际做结构设计的时候，这类简化模型的实用性远高于带内部细节的完整模型，一方面文件体量小，导入大型装配体的时候不会造成软件卡顿，另一方面所有和装配相关的关键尺寸都做了保留，不会因为简化丢失安装定位的参考特征。比如在做小型无人车的行走驱动布局时，把这个电机模型装到车架的安装位上，就能直接核对电机和车轮轮毂的配合长度，确认减震机构跳动时会不会碰到电机壳体，调整走线槽的位置避开引线的出线方向，这些校验工作在方案阶段就能完成，等到后续做详细结构设计的时候，只需要按照确认好的边界细化安装座的结构就行，不用反复调整整体布局。

　　另外这个模型还原的端盖散热孔布局，也能给热设计提供参考，在做整机散热风道设计的时候，可以顺着端盖旋转时的气流方向设计导流结构，把电机产生的热量直接导到设备外部，不用额外增加散热风扇，进一步降低整机的重量和功耗。输出轴的定位台阶位置，也能给传动件的轴向定位提供设计参考，设计桨夹或者联轴器的时候，直接对应台阶位置做限位结构，就能保证传动件的轴向位置准确，减少高速转动时的轴向窜动。
