铣床用圆盘平面加工专用虎钳夹具

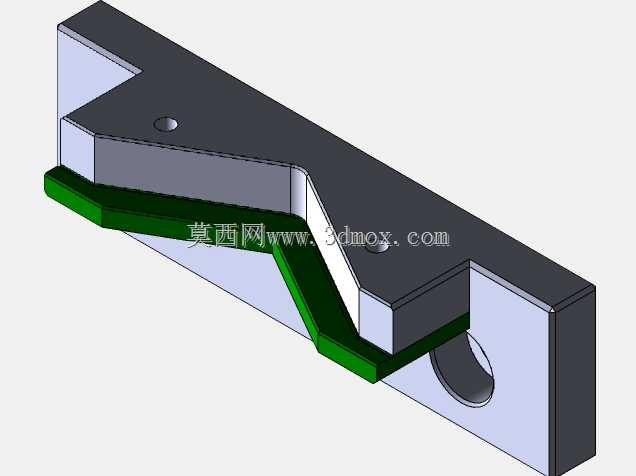

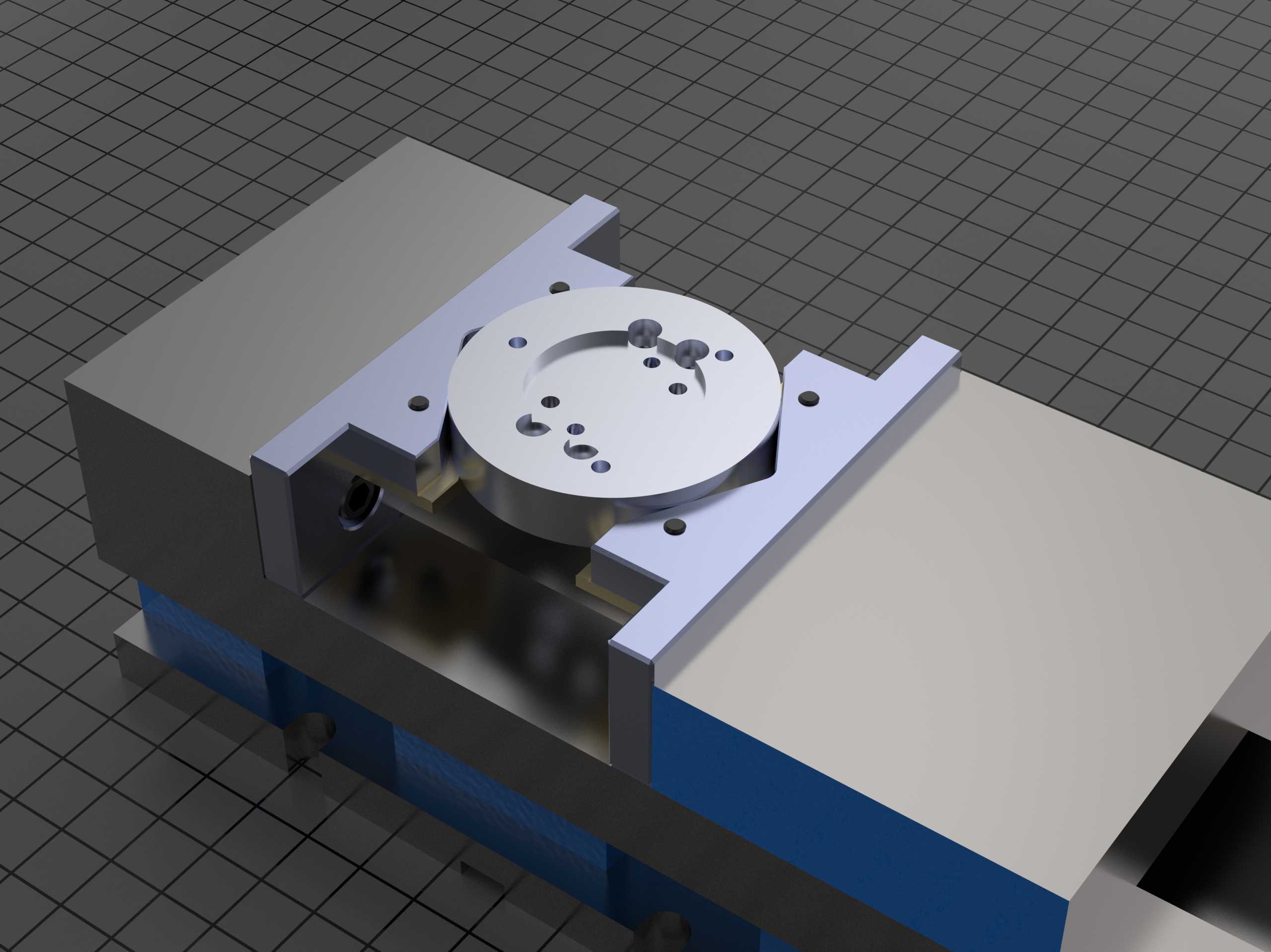

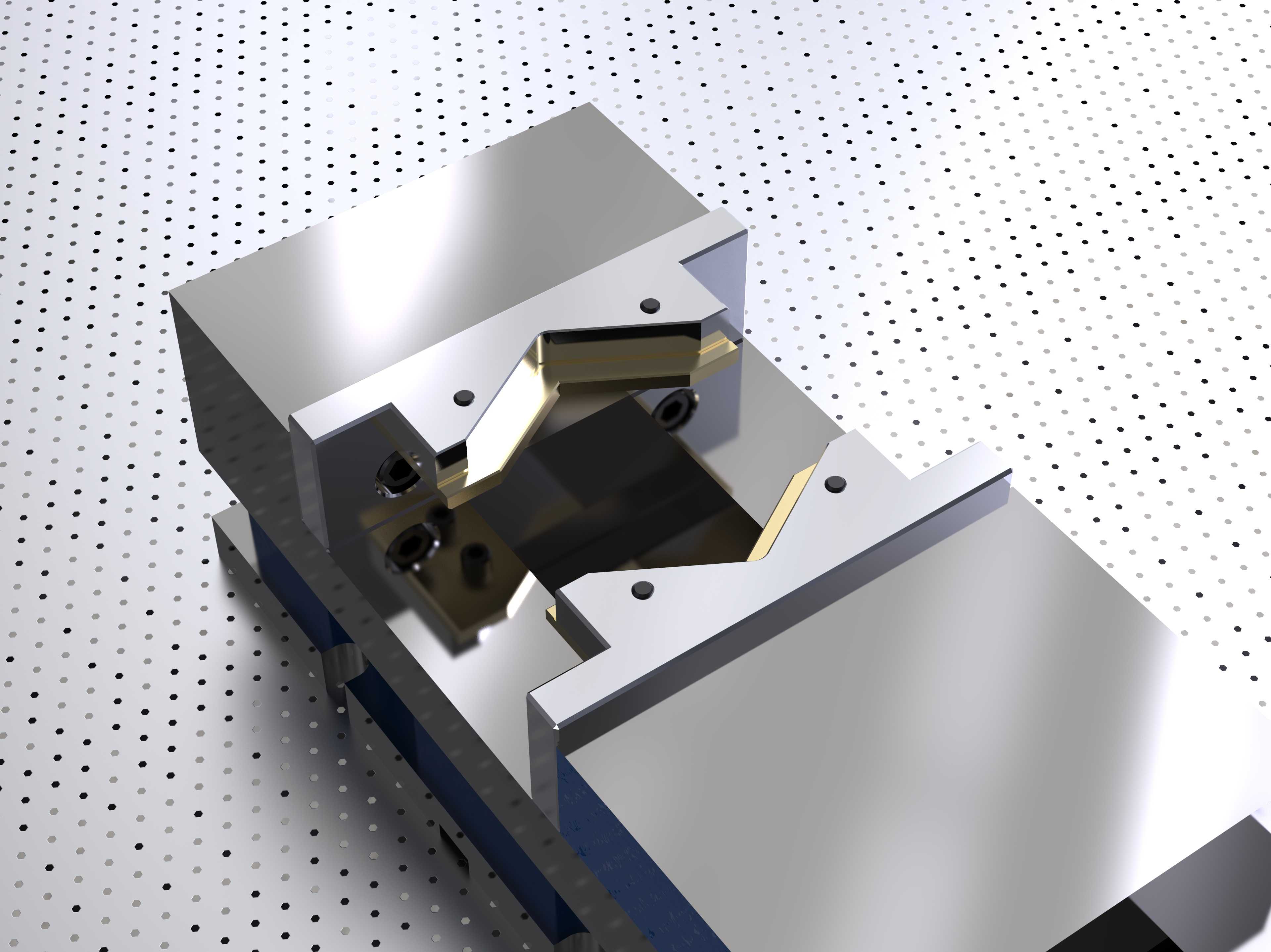

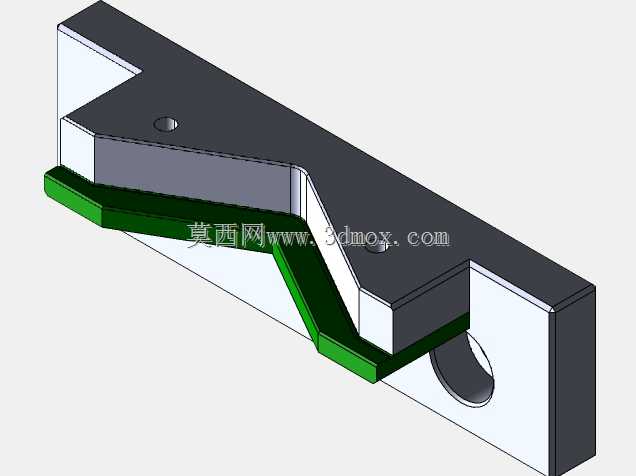

　　在中小批量铝制圆盘类零件的铣削、钻孔加工场景中，普通平口钳的夹持方式往往存在定位偏差、装夹效率低的问题，这款适配虎钳的专用夹具，正是针对这类加工痛点设计的机台配套工装。从实际加工反馈来看，这套夹具可以直接安装在标准机用虎钳的钳口位置，不需要对原有虎钳结构做任何改造，安装时仅需保证夹具底座与虎钳固定钳口的定位面贴合，拧紧虎钳活动钳口即可完成夹具本身的固定，安装边界完全匹配常规6寸机用虎钳的钳口开度范围，不需要额外调整机台工作台的装夹空间。夹具的核心定位结构采用V型与平面组合的定位方式，针对圆盘类零件的圆柱外轮廓做自定心夹持，当虎钳夹紧时，两侧的夹爪同步向中心收拢，自动将圆盘零件的中心对齐夹具的加工基准，不需要操作人员反复打表找正，

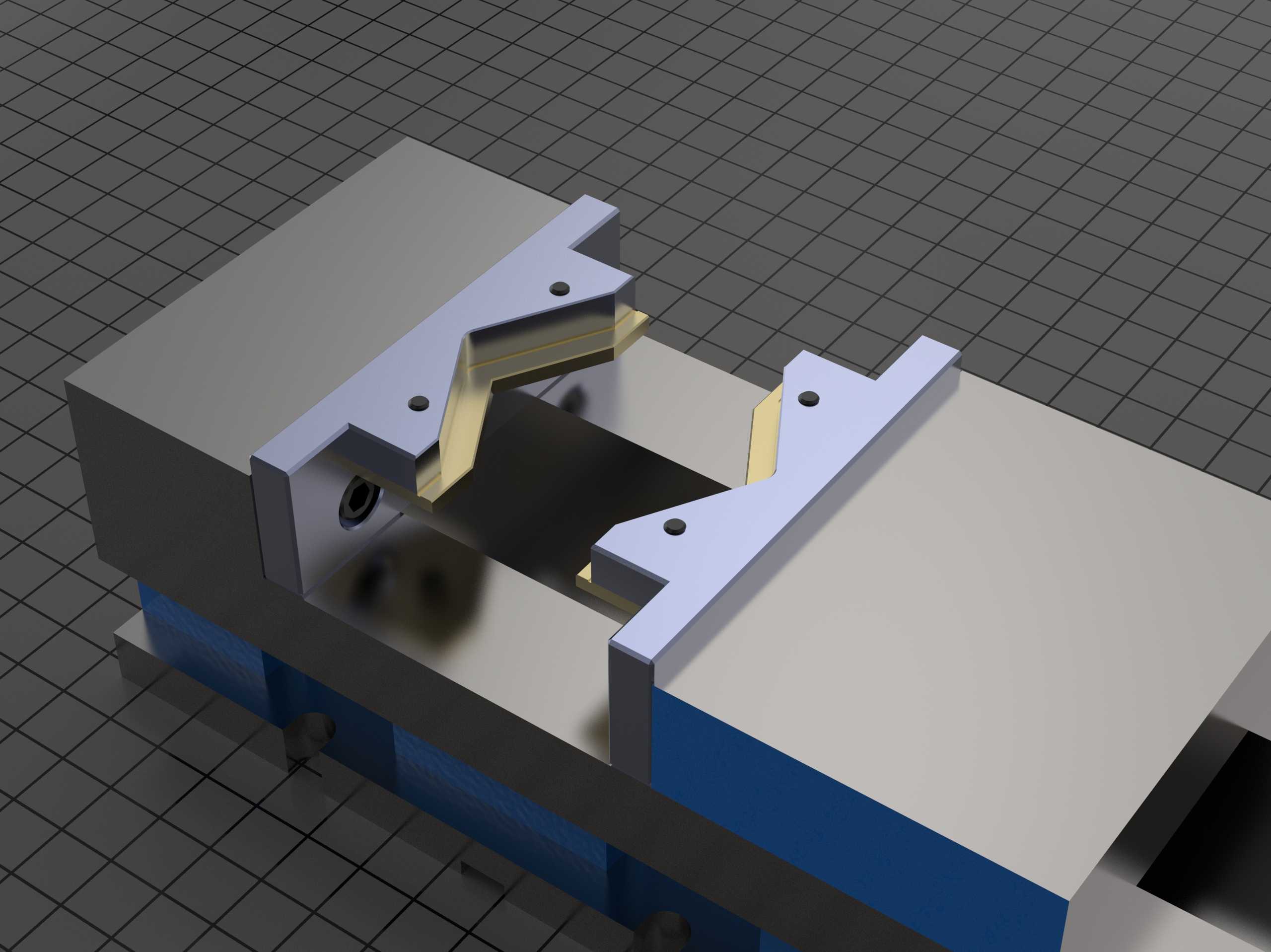

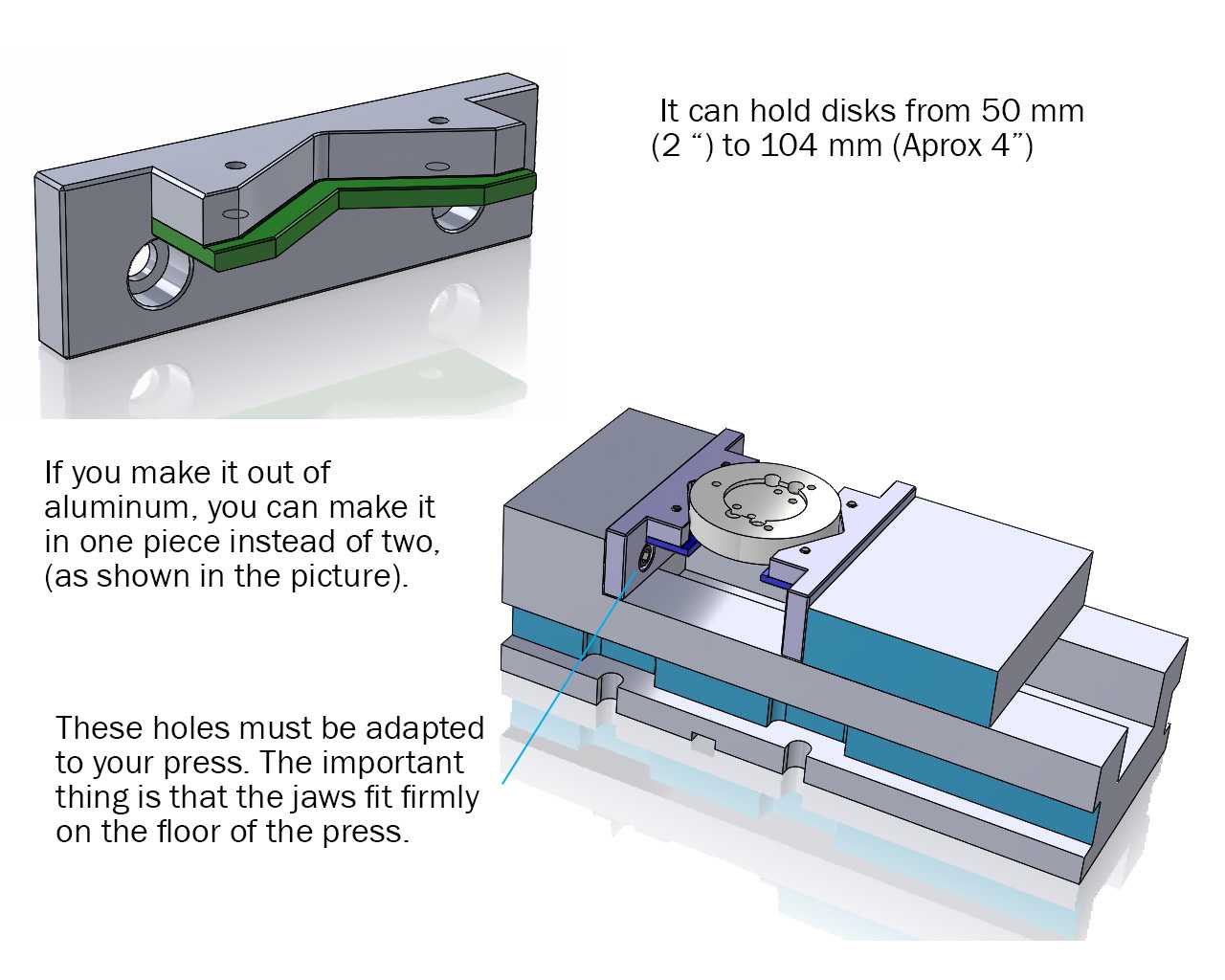

　　单次装夹的找正时间可以缩短八成以上，尤其适合多批次同规格圆盘零件的连续加工作业。夹爪的夹持面做了阶梯式的让位设计，当圆盘零件被夹紧时，零件的上端面完全高出夹爪的顶面，加工过程中铣刀或者钻头不会与夹爪发生干涉，可以一次性完成圆盘端面的铣削、端面上多个孔位的钻削加工，不需要二次装夹翻面，从根源上避免了二次装夹带来的位置度误差。夹爪与夹具底座之间采用可拆卸的连接结构，针对不同直径范围的圆盘零件，只需要更换对应规格的夹爪块，就可以快速适配不同尺寸的工件，底座部分可以长期固定在虎钳上不需要拆卸，大幅减少了换型调整的辅助时间。夹具的主体结构采用合金钢材料制作，夹持接触面做了淬火硬化处理，长期反复夹持不会出现压痕变形，保证定位精度的长期稳定性；

　　夹爪与工件接触的位置做了微小的倒角处理，避免装夹时刮伤铝制圆盘的外圆表面，满足零件加工后的外观质量要求。从实际加工验证的情况来看，使用这套夹具装夹铝盘零件时，夹紧力可以均匀分布在圆盘的两侧接触面上，不会像普通平口钳直接夹持那样因为夹紧力集中导致圆盘产生微变形，加工完成后的圆盘平面度可以稳定控制在0.02mm以内，端面上孔位的位置度公差也能满足IT7级的加工要求。在加工过程中，夹具的排屑空间做了开放式设计，铣削产生的铝屑可以顺着夹爪之间的空隙直接落到工作台面上，不会在定位面堆积造成装夹间隙，操作人员只需要在批次加工间隙用压缩空气吹净即可，不需要频繁拆解夹具清理切屑。这套夹具的设计没有采用复杂的气动或者液压结构，

　　完全依靠机用虎钳本身的夹紧力实现装夹动作，没有额外的动力源需求，适配车间内所有安装了标准机用虎钳的铣床、钻铣床设备，不需要对设备做任何改造就可以直接投入使用，对于小型加工车间的工艺升级来说，不需要投入过高的改造成本，就可以大幅提升圆盘类零件的加工效率与加工精度。在结构细节上，夹爪的滑动面做了研磨处理，夹紧过程中夹爪的滑动阻力小，两侧的同步性好，不会出现单侧夹爪先接触工件导致工件偏移的问题；底座上的定位销孔严格按照虎钳的定位基准加工，保证夹具安装后的基准与虎钳本身的基准重合，不会产生额外的累积误差。针对薄型圆盘零件的加工，夹爪的夹持位置可以根据零件厚度做上下调整，保证夹紧力作用在零件的刚性足够的位置，避免薄零件装夹时产生翘曲变形，这一点是普通平口钳直接装夹很难实现的——普通平口钳夹持薄圆盘时，往往只能夹住零件的边缘很小的区域，夹紧力稍大就会导致零件变形，夹紧力过小又会在铣削时出现工件飞脱的安全隐患，而这套夹具的夹爪有足够的夹持接触长度，可以根据零件厚度调整夹持高度，在保证夹紧可靠的同时避免零件变形。在实际批量加工中，操作人员只需要将待加工的圆盘毛坯放到两侧夹爪之间，然后拧紧虎钳手柄就可以完成装夹，不需要额外的辅助定位动作，新手操作人员经过简单讲解就可以熟练操作，不会因为操作人员的技能水平差异导致装夹精度波动，对于批量生产的质量稳定性有很大的帮助。
