机加工车间手动旋转分度夹具结构

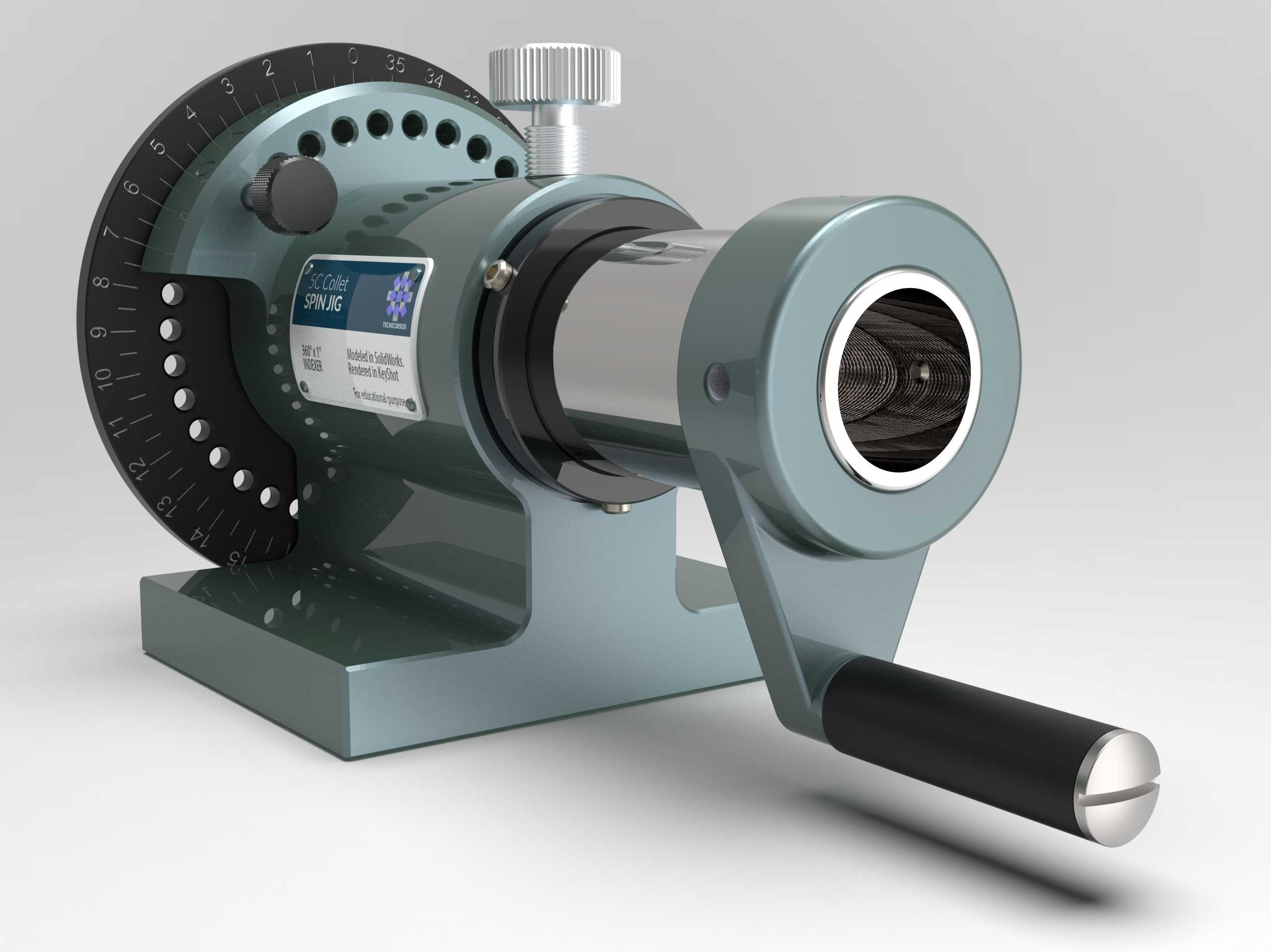

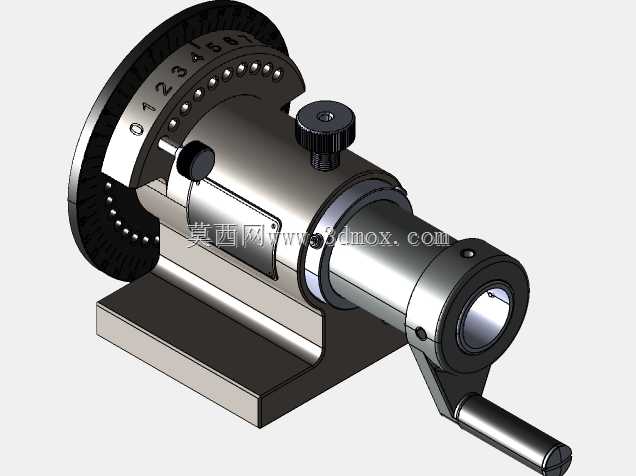

　　这款手动旋转分度夹具，是面向中小批量机加工场景设计的工位辅助工装，主要适配普通车床、台式钻床、小型铣床的工位装夹需求，也可作为钳工划线工序的工件定位载体使用。在实际车间生产中，这类夹具常被布置在机台旁的辅助工位，或是钳工台的固定安装位，用来完成轴类、套类、小型异形件的多面加工装夹，替代传统需要多次找正的装夹方式，降低重复装夹带来的精度误差。

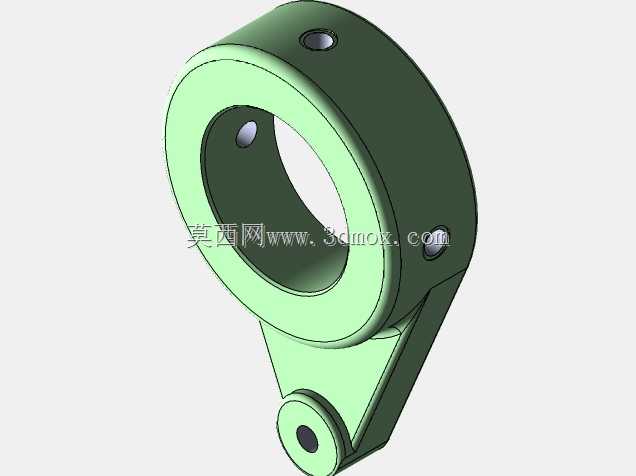

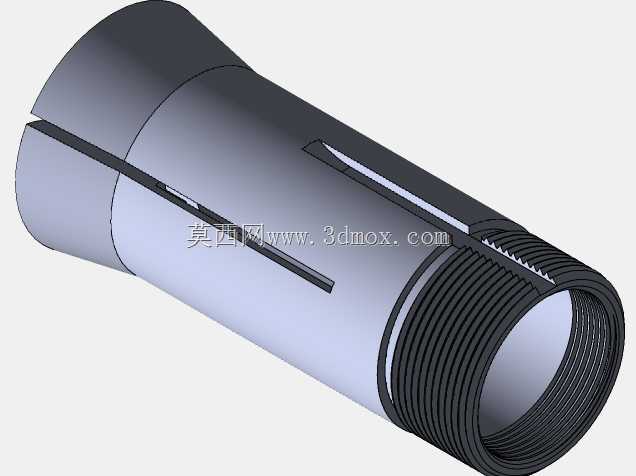

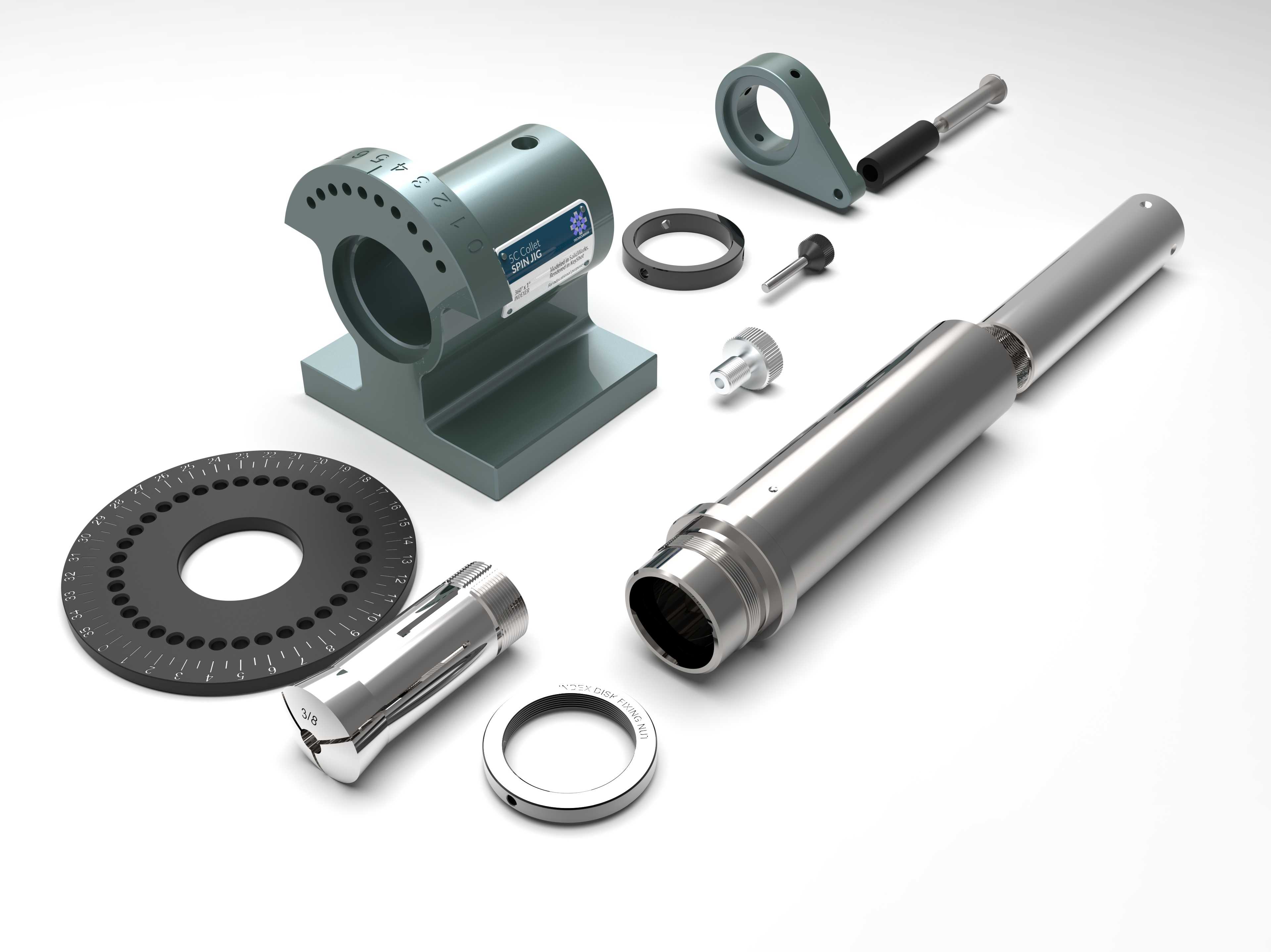

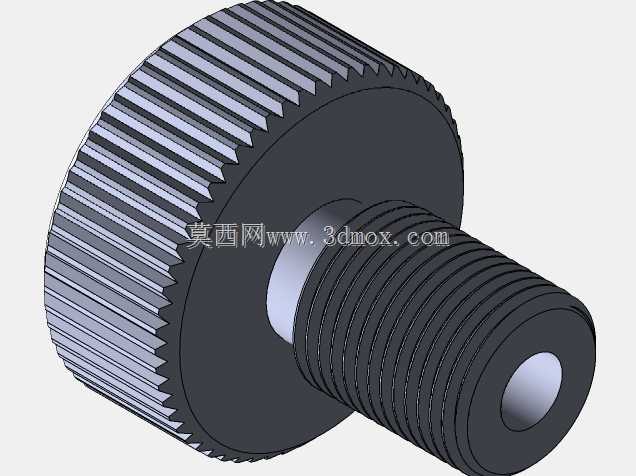

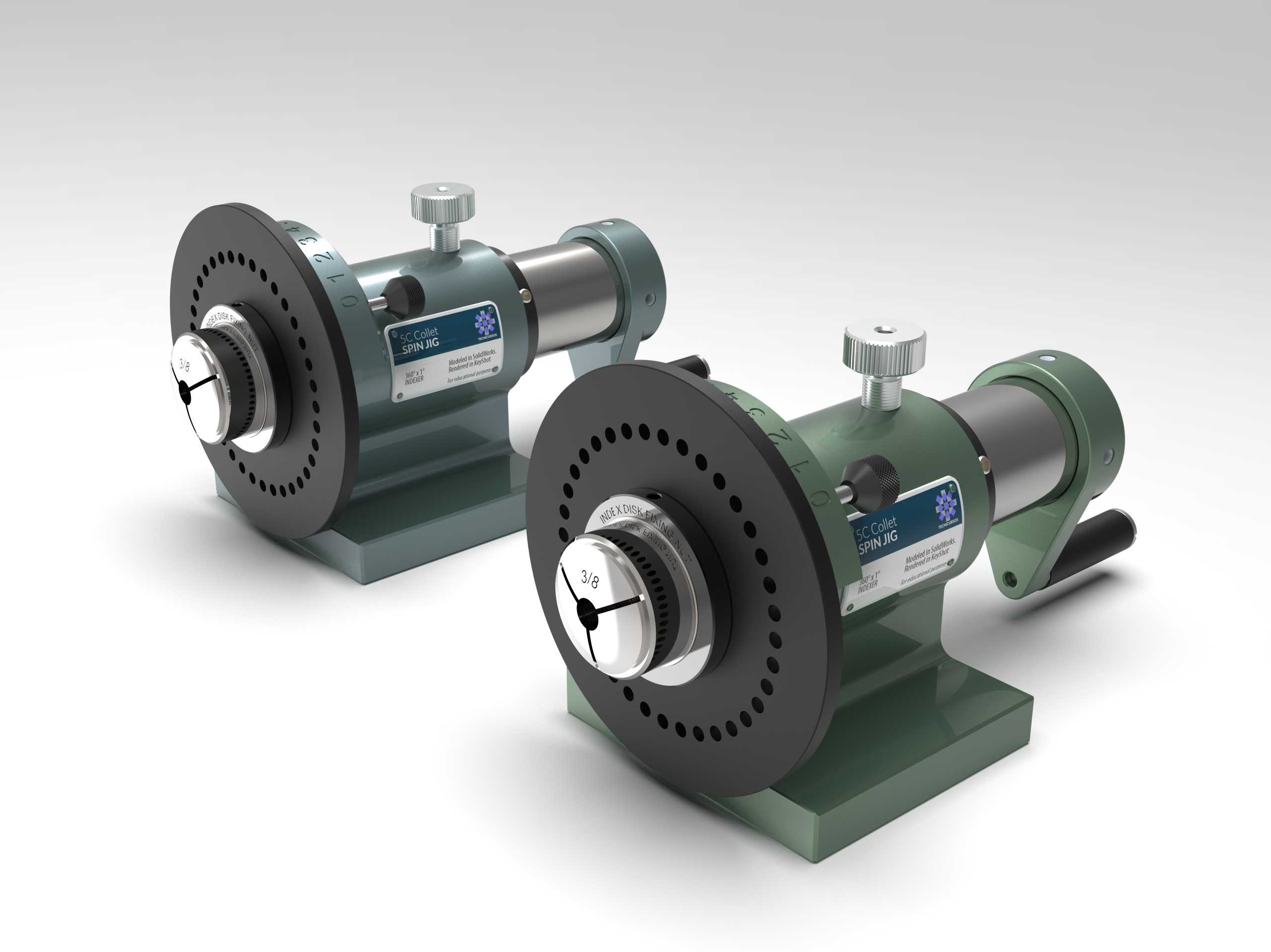

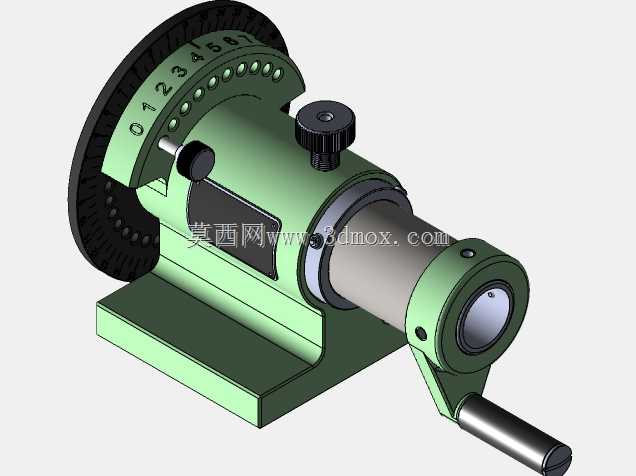

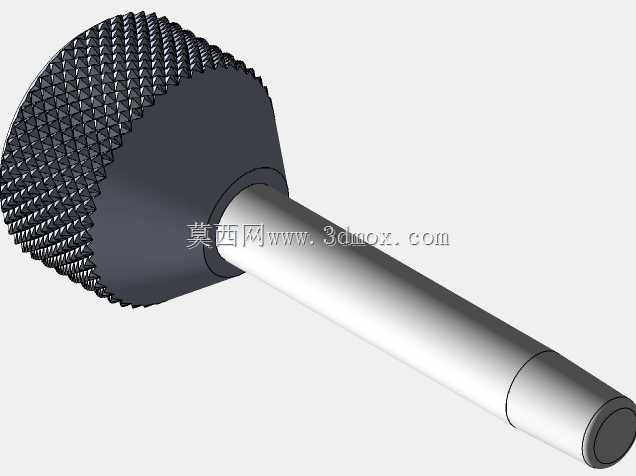

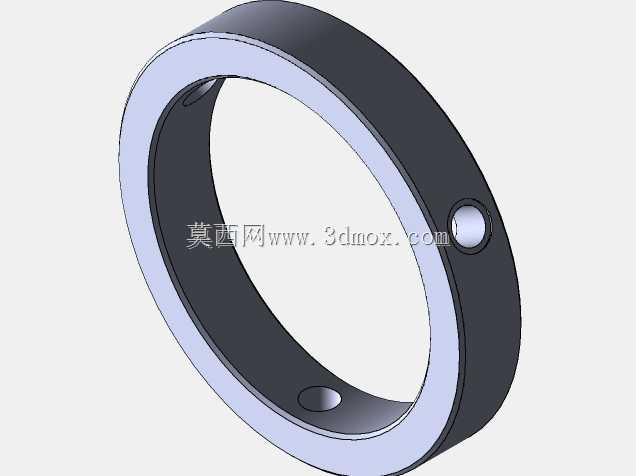

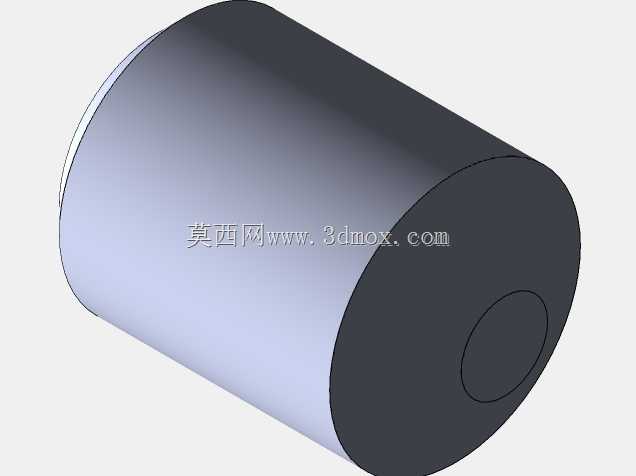

　　从功能特性来看，该夹具采用手动摇柄驱动主轴旋转，本体自带等分分度孔盘，可根据加工需求完成不同等分角度的快速定位，锁紧机构采用侧向偏心压合结构，摇动摇柄到指定分度位置后，扳动锁紧手柄即可完成主轴的刚性固定，避免加工过程中出现主轴窜动。前端装夹接口适配标准5C夹头，可快速更换不同规格的夹头来装夹对应直径的工件，夹头锁紧采用尾部旋转拉紧结构，装拆工件时只需转动尾部旋钮即可完成夹头的松紧操作，单人即可完成上下料动作，无需额外辅助工具。

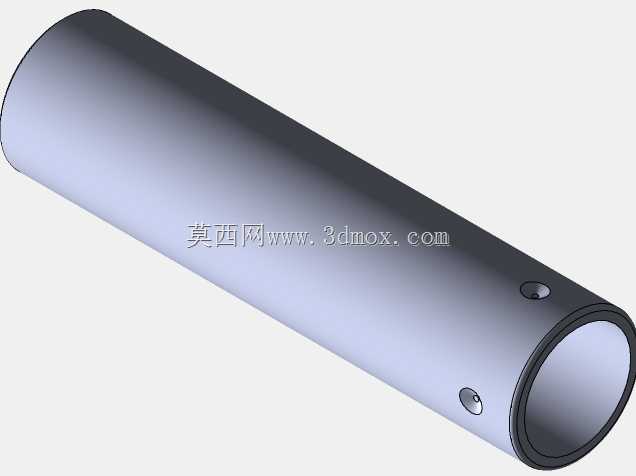

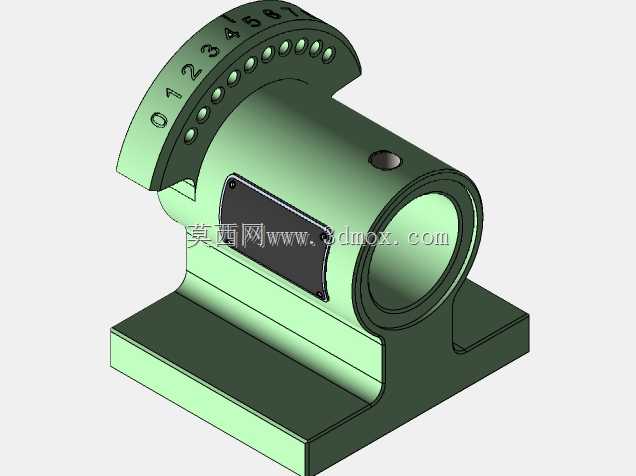

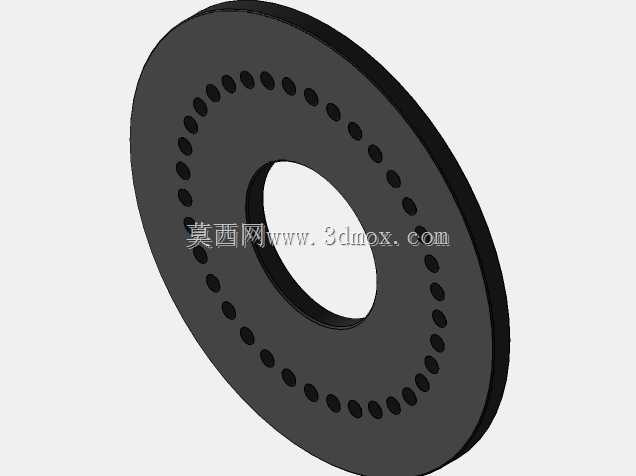

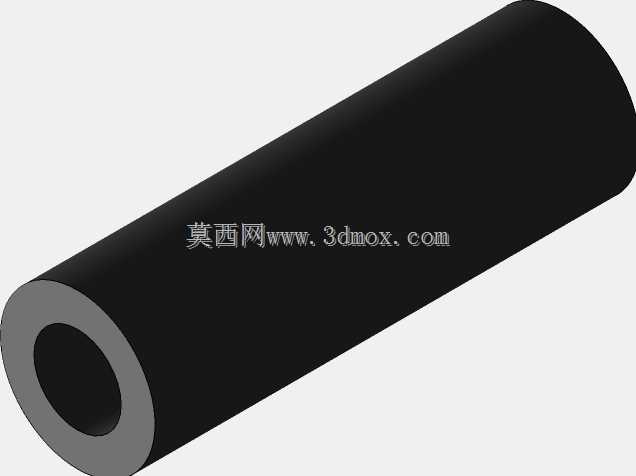

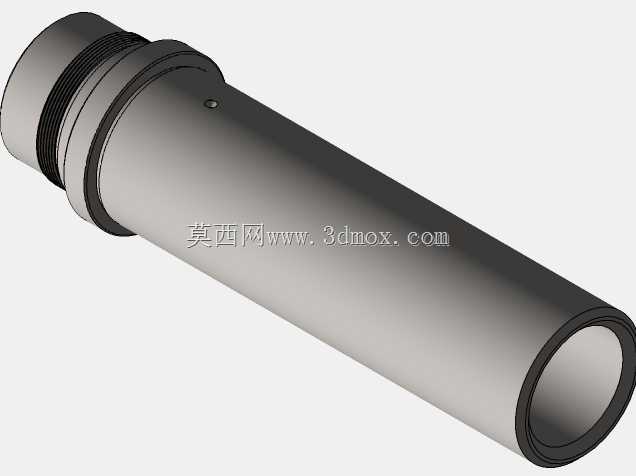

　　设计过程中优先考虑了车间实际使用的刚性需求，本体底座采用一体式铸造结构，底部预留四个螺栓安装孔，可直接固定在机床工作台或者钳工台面上，安装孔位采用长圆孔设计，允许一定范围内的位置调整，降低安装时的孔位对位难度。主轴部分采用轴承钢材质磨削加工，与本体的轴承座配合间隙控制在0.01mm以内，保证旋转过程中的同轴度精度，分度盘与主轴采用键连接固定，避免长期使用后分度盘与主轴出现相对位移影响分度精度。摇柄部分采用防滑包胶设计，操作时握持手感稳定，即使手上沾有切削液也不会出现打滑情况。

　　外形尺寸方面，该夹具整体长度控制在280mm左右，底座宽度120mm，高度160mm，整体占用工作台面空间较小，不会过多挤占机台的操作空间，适合在空间有限的小型加工工位布置。安装边界上，底座安装孔的中心距为100mm×80mm，适配大多数标准机床工作台的T型槽间距，安装时只需采用对应规格的T型螺栓即可完成固定，无需额外制作过渡连接板。夹具的旋转中心高度为110mm，适配大多数小型台钻、仪表车床的主轴中心高度，安装后无需额外调整垫块即可保证工件与加工主轴的同轴度。

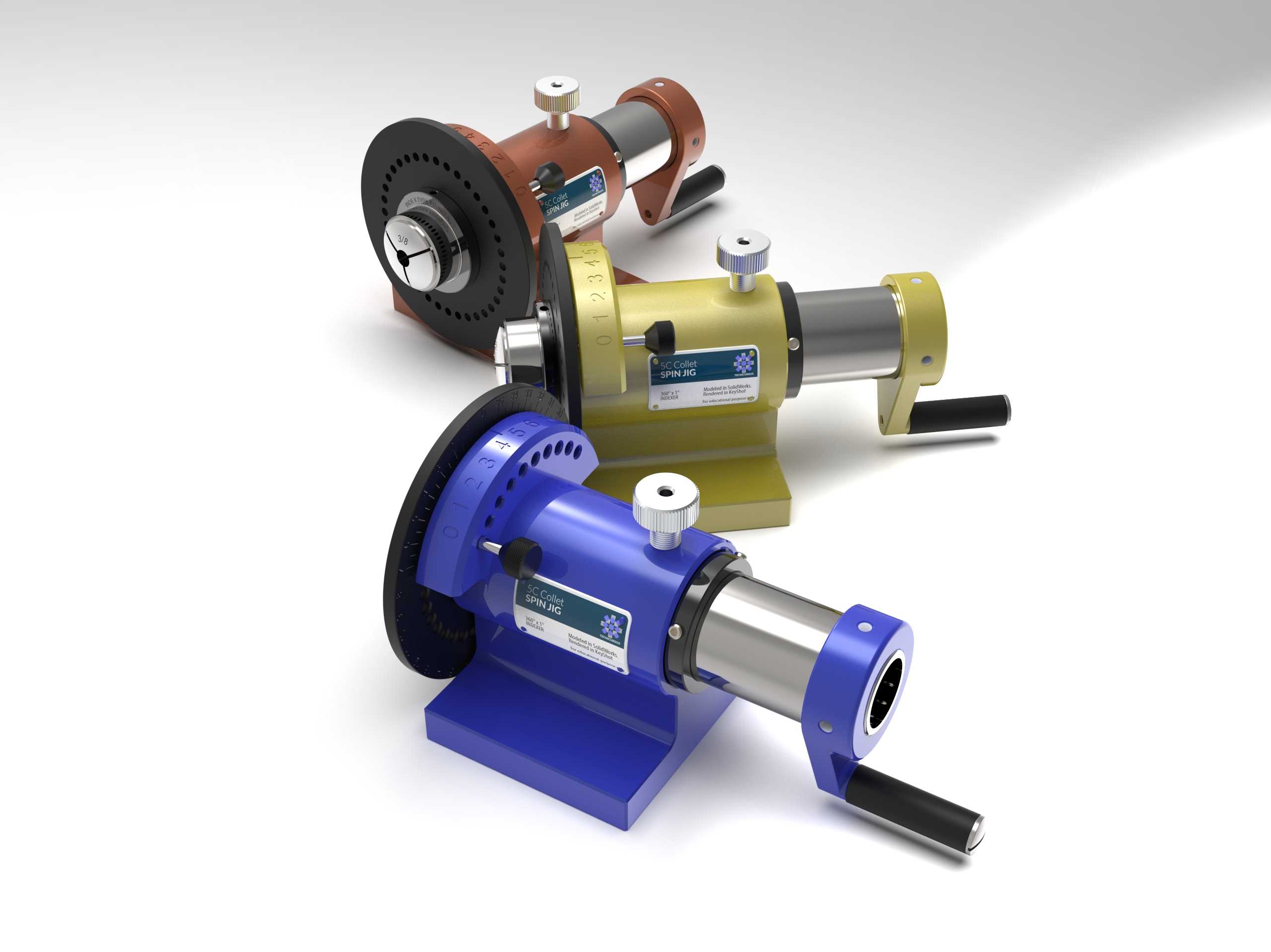

　　在实际使用场景中，这类夹具常用来完成小型零件的等分钻孔、等分铣槽、圆周刻线等工序，比如加工小型套筒类零件的径向油孔、轴类零件的等分扁位、法兰类零件的等分安装孔，都可以通过该夹具一次装夹完成所有工位的加工，相比传统每加工一个面就重新找正装夹的方式，能将单件加工的辅助时间缩短60%以上，同时避免多次装夹带来的位置度误差。夹具的本体外壳采用喷塑处理，有蓝、黄、棕三种不同配色，可根据车间的工位区分需求选用，外壳表面光滑不易积屑，日常清理时只需用压缩空气吹扫即可去除表面残留的切屑和切削液，维护成本极低。

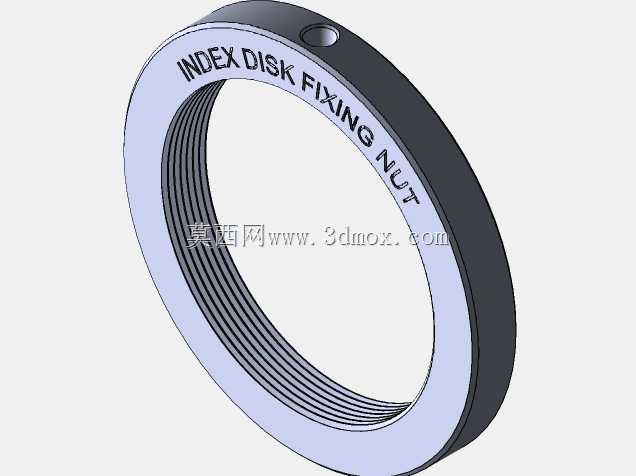

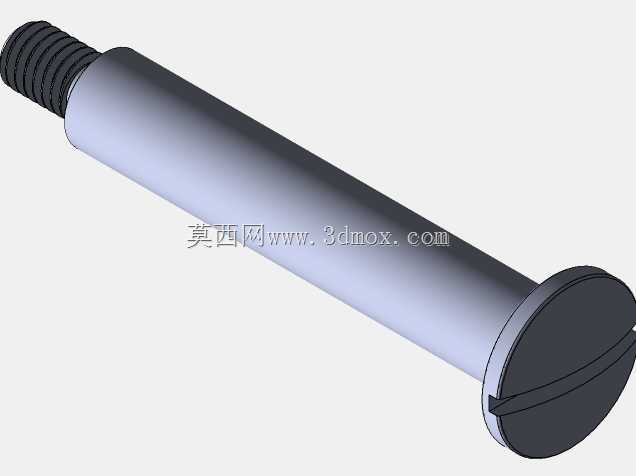

　　结构设计上还考虑了长期使用的磨损补偿，主轴的前后轴承都采用可调节间隙的圆锥滚子轴承，使用一段时间后如果出现主轴间隙过大的情况，只需调整前端的锁紧螺母即可恢复主轴精度，无需更换核心零件。分度盘的定位销采用弹簧顶推结构，定位时会自动卡入分度孔，操作时只需拉动定位销手柄即可转动主轴，松开后定位销自动复位卡入对应孔位，操作逻辑简单，新员工只需简单培训即可熟练使用，不会出现误操作导致的分度错误。
