小尺寸硬化切割环批量研磨工装结构

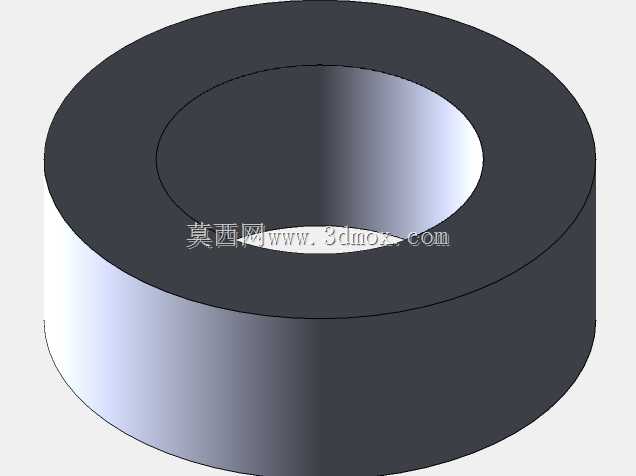

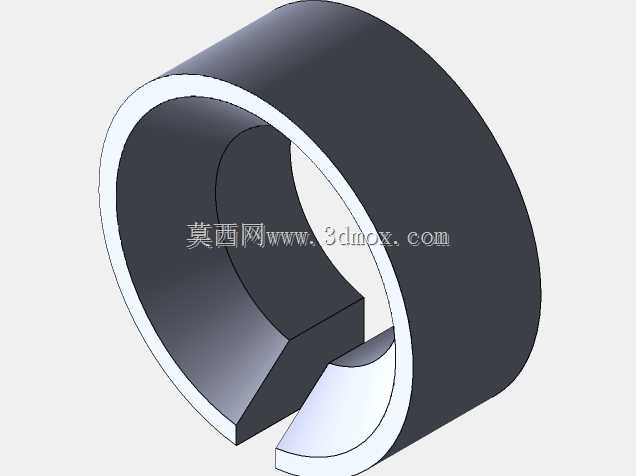

　　在精密机械加工的量产环节里，小规格硬化切割环的端面研磨一直是容易被忽略但影响成品合格率的工序，这类零件本身硬度高、尺寸小，单批次加工数量大，传统单工位研磨或者零散摆放研磨的方式，不仅加工效率低，还很容易因为研磨过程中磁台吸附力不足、零件受研磨盘切削力带动飞出，轻则造成零件报废，重则崩碎的硬质合金碎渣飞溅损伤研磨机磁台表面，甚至带来操作安全隐患。这套研磨工装的设计初衷，就是针对直径偏小、壁厚较薄的硬化切割环类零件，实现一次装夹多件同时研磨，在保证每一个零件研磨端面平面度、平行度公差要求的前提下，彻底解决加工过程中零件移位、飞出的问题。

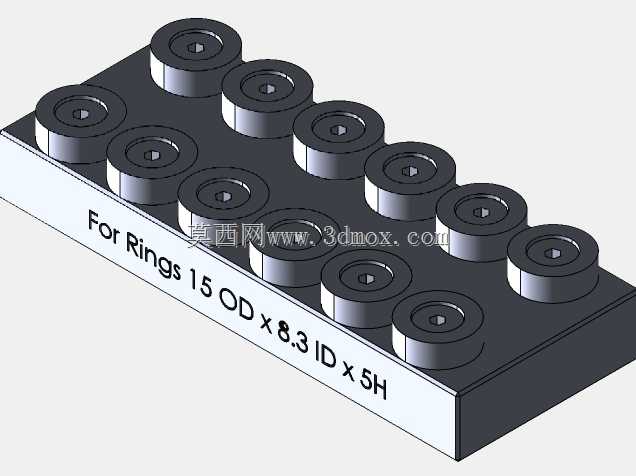

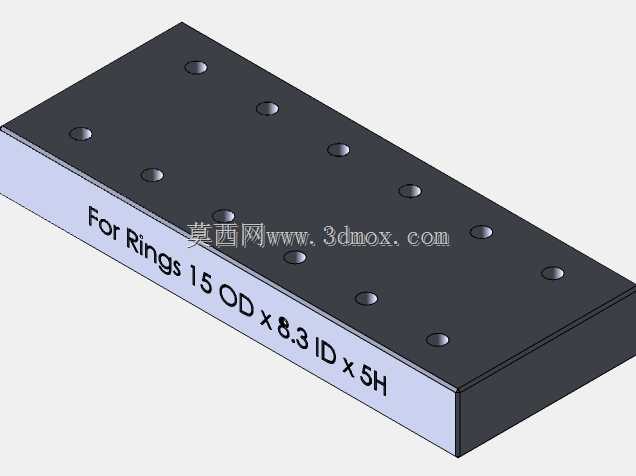

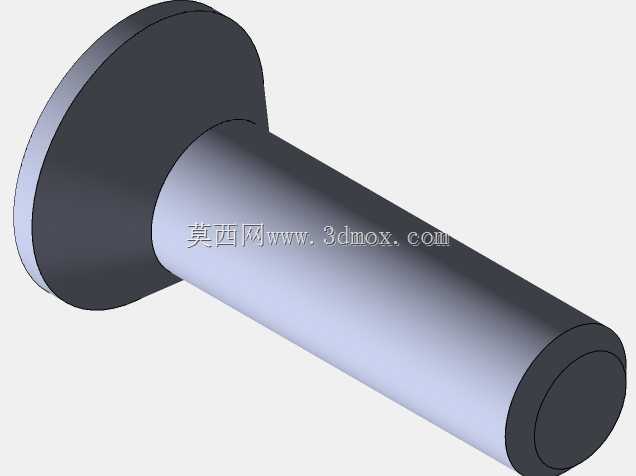

　　从结构设计逻辑来看，整套工装没有采用复杂的气动或者液压夹紧结构，完全依靠机械限位与磁台的吸附力配合实现装夹，主体采用和研磨机磁台导磁性能匹配的钢材加工，底座底面做了高精度平磨处理，平面度控制在0.01mm以内，保证和磁台表面完全贴合，不会因为底座翘曲导致装夹后零件出现高度差。底座上按照12个工位的排布做了定位沉孔，每个沉孔的内径和待加工切割环的外径做小间隙配合，间隙控制在0.02-0.03mm之间，既可以方便操作人员快速取放零件，又能限制零件在研磨过程中的水平方向窜动，沉孔的深度比待加工切割环的厚度小0.2-0.3mm，保证零件待研磨的端面能够完全露出，和研磨盘充分接触，不会因为沉孔过深导致研磨不到位，也不会因为沉孔过浅起不到限位作用。

　　考虑到研磨过程中会持续加注研磨液，工装的每个定位沉孔底部都开了细小的排液槽，避免沉孔内积存研磨液和磨屑，导致零件放置不到位，出现装夹高度差，影响最终的研磨尺寸一致性。工装的整体外形尺寸是按照常用的立式研磨机磁台规格设计的，长宽尺寸控制在磁台有效吸附范围的80%以内，既保证一次装夹的零件数量最大化，又不会因为工装尺寸超出磁台边界导致吸附力不足，边缘工位的零件固定不稳。工装的边角都做了R3的圆角处理，避免操作人员取放工装的时候被锐边划伤，也防止工装边角磕碰研磨盘表面，造成研磨盘的局部损伤。

　　在实际使用场景中，操作人员只需要将待研磨的硬化切割环依次放入每个定位沉孔内，不需要额外的夹紧操作，直接将整套工装平放在研磨机的通电磁台上，磁台产生的磁力会同时吸住工装底座和每个沉孔内的切割环，双重吸附作用下，零件即使受到研磨盘的旋转切削力，也不会出现移位或者飞出的情况。一次装夹完成12件零件的研磨加工，相比传统单零件摆放研磨的方式，加工效率提升了数倍，而且因为每个零件的定位基准统一，同一批次研磨后的零件端面平行度、厚度尺寸的一致性远高于零散摆放加工的零件，减少了后续尺寸分选的工作量。

　　设计过程中也充分考虑了工装本身的耐用性，工装的上表面和沉孔内壁都做了硬化处理，硬度达到HRC55以上，避免长期和研磨液、硬质合金零件接触出现磨损，导致定位间隙变大，影响装夹精度。同时工装的整体厚度控制在15mm，不会因为工装过厚导致磁台的磁力衰减过多，影响对零件的吸附效果，也不会因为工装过薄导致长期使用后出现变形，丧失定位精度。对于不同规格的切割环，只需要更换对应定位沉孔尺寸的工装底座即可，不需要改动研磨机的任何参数，适配性很强，非常适合小尺寸硬质环形零件的批量端面研磨工序使用，能够有效降低加工过程中的零件损耗，保护研磨设备的核心工作面，减少设备维护成本。
