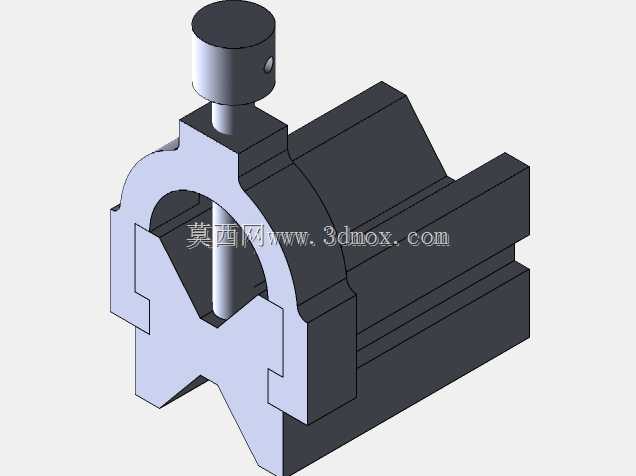

V型槽带顶紧圆柱轴固定夹具结构

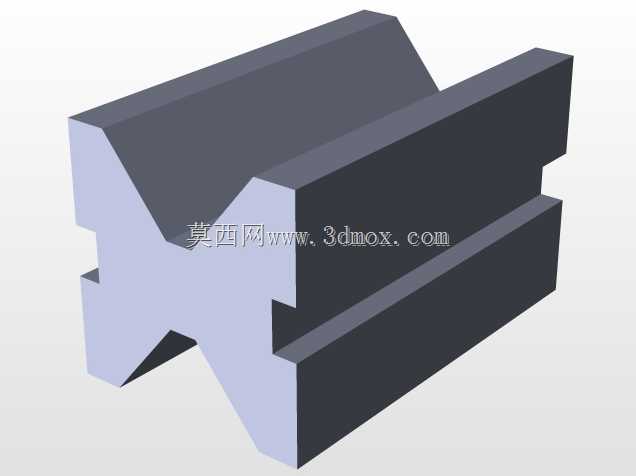

　　在轴类零件检测、小型回转件加工装夹、传感器安装定位这类现场工况里，这类带顶紧结构的V型固定座是出镜率极高的工装组件，很多一线做设备改造、检具设计的工程师，都绕不开这类结构的选型与改型。不同于普通光面V型块只能靠外力压紧工件，这个结构把V型定位、滑块安装基准、顶紧锁紧三个功能整合在了同一个本体上，不需要额外搭配压块或者螺栓支架，就能完成圆柱类工件的快速装夹定位。从结构布局来看，本体下半部分做了通长的凸型导轨槽，这个槽的尺寸公差是整个零件的安装基准，设计时槽的两个侧面平行度需要控制在0.02mm以内，槽底的平面度要保证安装后和配套导轨的贴合间隙不超过0.01mm，避免装夹后出现位置偏移，影响工件的定位精度。

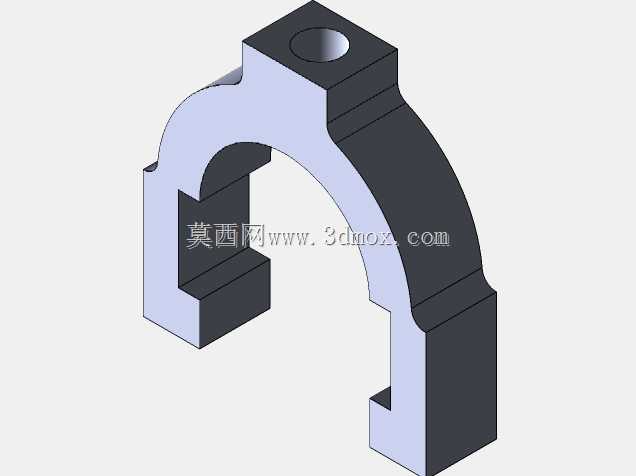

　　V型开口的角度采用的是机械装夹里最通用的90度夹角，这个角度的适配性最强，能兼容一定直径范围内的圆柱轴类零件，不需要频繁更换夹块就能覆盖常见的小直径轴装夹需求，V型面的表面粗糙度要求达到Ra1.6，减少和工件表面的接触摩擦，同时避免划伤工件的加工面。顶部的顶紧组件采用圆柱压头配合导向杆的结构，导向杆和本体上的安装孔采用H7/g6的间隙配合，保证压头上下运动时不会出现卡滞，压头的端面做了平面处理，和工件接触时不会出现点接触压伤工件表面的情况，导向杆侧面开了紧定螺钉安装孔，调整到合适的压紧位置后可以直接锁死，防止装夹过程中压头松动导致工件移位。很多人在设计这类结构时容易忽略本体的壁厚分布，这个结构在V型槽和导轨槽的衔接位置做了加厚处理，

　　因为装夹时顶紧力会通过V型面传递到本体上，如果壁厚过薄，长期使用后会出现本体变形，导致V型槽的角度偏移，直接影响装夹的同轴度精度。实际应用场景里，这类固定座常被用在传感器检测工位，用来固定被测的圆柱类检测样件，也可以用在小型磨床、钻床的辅助装夹上，配合底部的导轨可以快速调整装夹位置，不需要重新打安装孔就能适配不同的工位布局。设计时需要注意顶紧杆的轴线要和V型槽的角平分线完全重合，如果存在偏心，压紧时工件会受到侧向分力，导致工件在V型槽内出现移位，直接造成定位误差，通常这个同轴度公差需要控制在0.015mm以内。另外本体后部的方块安装基准面，可以用来安装定位挡块或者行程触发元件，扩展整个夹具的功能边界，

　　不需要额外在本体上加工多余的安装孔，就能实现工件轴向位置的定位。从安装边界来看，底部导轨槽的宽度决定了配套导轨的选型尺寸，本体的总高度需要匹配工位的操作空间，避免顶紧杆升到最高位置时和周边的设备部件产生干涉，顶紧杆的行程长度要覆盖所装夹工件的直径范围，保证最小直径和最大直径的工件都能被可靠压紧。这类结构的材质通常选用45号钢做调质处理，V型面和导轨槽的位置做局部淬火，硬度达到HRC40-45，提升耐磨性能，延长工装的使用寿命，压头部分可以选用黄铜或者尼龙材质，针对表面精度要求高的工件，避免压痕影响工件的外观质量。在三维建模过程中，这类结构需要重点配合公差的标注，尤其是导轨槽、V型面、顶紧杆安装孔这三个关键特征的形位公差，不能只做外形建模而忽略装配关系的校验，建模时可以做简单的运动仿真，模拟顶紧杆上下运动的行程，检查是否存在干涉问题，同时模拟不同直径工件装夹时的接触状态，确认V型面的接触长度足够，不会出现装夹不稳的情况。很多新手工程师在做这类工装设计时，会把V型槽的深度做的过浅，导致工件装夹时大部分露在V型槽外面，压紧后容易出现晃动，合理的V型槽深度应该保证工件装夹后，中心高度低于V型槽的上端面，这样顶紧力施加后，工件能完全贴合在两个V型斜面上，保证定位的稳定性。另外顶紧杆的直径不能过细，否则压紧力过大时会出现杆部弯曲，导致压头偏斜，通常顶紧杆的直径要根据最大压紧力来核算，保证杆部的抗弯强度满足使用要求。
