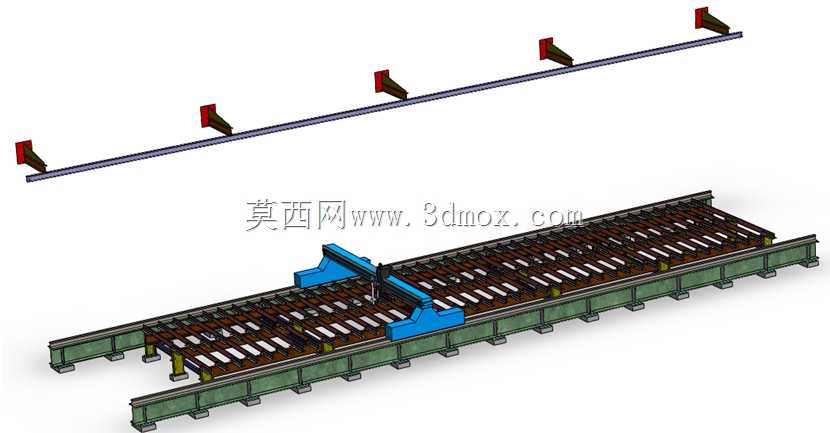

大跨度龙门式数控板材切割作业平台

　　这套数控切割作业平台，核心适配2500x12000x100毫米规格的大尺寸平面板材加工场景，主要面向钢结构加工、重型板材下料、工程机械板材预制等生产环节，解决长幅板材连续切割作业的承载与定位需求。从结构设计逻辑来看，平台主体采用分段式焊接机架拼接方案，床身沿长度方向布置多组可调支撑脚，可在车间硬化地面完成调平安装，无需额外浇筑复杂设备基础，降低现场部署的施工成本与周期。床身上表面排布密集的栅格支撑条，既能够承托大重量钢板避免板材下挠变形，又能让切割产生的熔渣、废料直接落入下方集渣空间，减少切割过程中熔渣反溅损伤板材下表面的问题，同时栅格条采用可更换设计，长期使用被割损后可单独替换，降低后期维护成本。

　　横跨床身的龙门移动组件采用双边同步驱动结构，沿床身两侧的长导轨做纵向进给，导轨侧方配套布置的多组可调式定位挡块，可在板材上料时快速完成侧边定位，减少人工对齐的辅助时间，切割头搭载在龙门横梁的横向滑座上，可实现纵向、横向两个轴的联动进给，完成直线、异形轮廓的连续切割作业。设计过程中重点考虑了长行程设备的刚性问题，龙门横梁采用箱型焊接结构并做时效去应力处理，避免高速移动过程中出现结构震颤影响切割精度，两侧导轨安装面在加工时一次性铣削成型，保证全行程范围内的直线度公差控制在合理区间，适配等离子、火焰等多种切割头的安装使用需求。设备安装时需注意预留周边操作空间，床身长度方向两端需预留至少1.5米的上料、检修空间，

　　宽度方向两侧预留1米左右的操作通道，满足板材吊装上料、日常设备维护的空间要求，平台整体高度适配常规车间叉车、行车的上料高度，无需额外配置过渡接料装置。栅格支撑的间距经过优化，既保证薄板材切割时不会出现局部塌陷，又尽可能减少支撑条与板材下表面的接触面积，降低切割过程中支撑条被误切的概率，延长易损件的使用寿命。
