铝合金三臂连接夹持工装结构设计

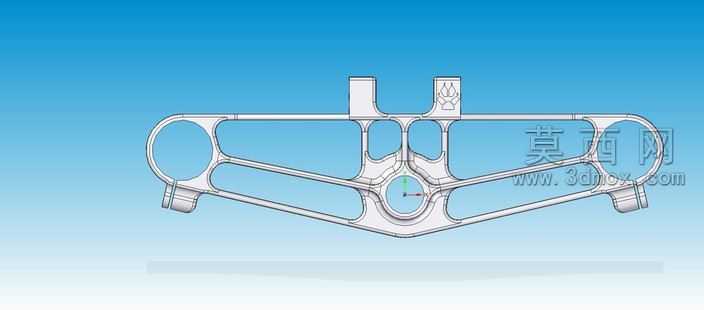

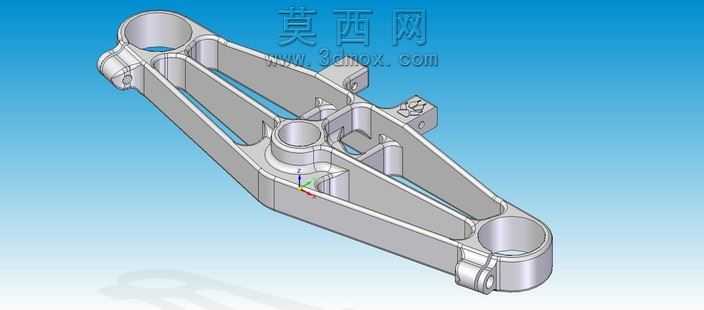

本作品为铝合金材质的三臂式连接夹持工装，整体采用三角辐射式结构布局，建模过程中先以三个同轴的环形连接座为基准定位，分别向外延伸出三条等角度分布的支撑臂，臂身采用镂空式桁架结构设计，在保证整体结构刚性的前提下大幅降低构件自重，最终成品重量控制在521g，适配AL6061铝合金的加工特性。建模阶段对每个连接座的内孔精度、端面贴合度做了参数化约束，环形座侧面预留螺栓安装位，可通过单根M8捏螺栓实现单侧锁紧固定，三个臂身的连接处做了圆弧过渡处理，避免应力集中问题，同时在臂身与环形座的衔接位置增设加强筋结构，提升整体抗扭、抗弯性能。渲染阶段采用金属磨砂材质模拟铝合金阳极氧化后的表面质感，对镂空结构的边缘做了倒角高光处理，清晰呈现结构的细节特征，背景采用渐变蓝色调突出构件本身的轮廓形态。设计思路围绕简易数控加工的可行性展开，整体结构无复杂曲面、无特殊加工死角，所有特征均可通过常规三轴数控铣床完成加工，无需特殊工装夹具辅助生产，三个环形连接座可分别对接不同的外接构件，实现多部件的同步连接与夹持固定，三角对称式的结构布局让受力分布更加均匀，在承受径向载荷时可将力均匀分散到三条支撑臂上，避免局部应力过大导致的结构变形，同时镂空的臂身结构既减轻了整体重量，也方便后期使用过程中的观察与调整，适合作为轻型设备的连接夹持部件使用。
