轻量型Amarok三重夹持工装结构设计

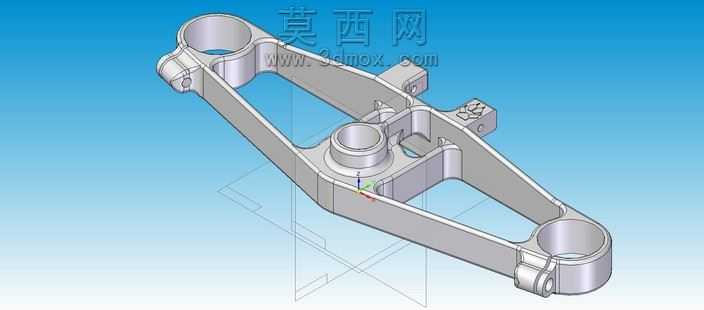

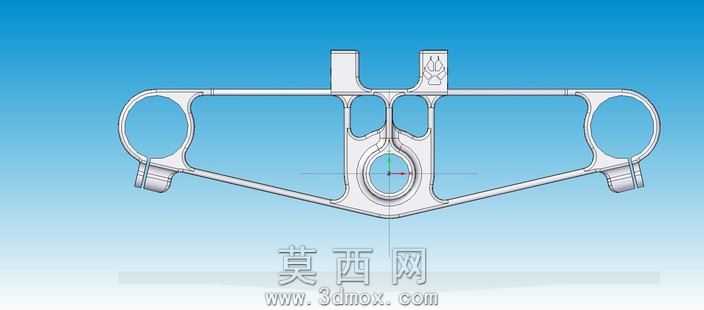

本作品为轻量化三重夹持工装的三维建模成果，建模过程围绕减重与刚性平衡的核心设计目标展开，首先通过基准面搭建确定整体对称布局，以中心定位孔为装配基准，向两侧延伸出对称的环形夹持端结构，整体采用一体化框架式构型，在保证结构刚性的前提下最大化去除非受力区域的材料，实现整体重量控制在440克的轻量化目标。建模阶段优先绘制中心核心装配区域的轮廓，预留M8系紧螺栓的安装孔位，保证单螺栓即可完成单面锁紧的操作需求，中心区域采用放射状加强筋结构，将螺栓锁紧力均匀传导至两侧夹持臂，避免局部应力集中导致的结构变形。两侧夹持臂采用镂空式框体设计，臂身截面采用变厚度处理，靠近受力端的位置适当加厚壁厚，非受力的中间区域做大面积镂空减重，臂身末端的环形夹持位预留装夹接触面，保证夹持过程的受力均匀，上下两端的定位凸台做适配性结构设计，可与对应装夹工位快速定位对接。材质配置阶段针对工装的使用场景，主体结构赋予高强度铝合金材质，模拟阳极氧化后的哑光金属质感，安装孔位、锁紧接触面等关键受力区域赋予调质钢材质，区分不同功能区域的材质特性，渲染阶段采用正交视角展示整体结构轮廓，通过半透明剖面效果展示内部加强筋的排布逻辑，清晰呈现力传导路径的设计思路。整体设计遵循简单易用的原则，摒弃复杂的多零件联动结构，采用一体化加工即可完成主体成型，仅需配套单组M8锁紧螺栓即可完成装夹操作，在保证三重夹持定位精度的同时，大幅降低工装的自身重量与加工成本，适配频繁拆装、移动的轻量装夹作业场景，结构上的对称设计也保证了装夹过程的受力平衡，避免单侧受力导致的装夹偏移问题，镂空结构同时兼顾了排屑、减重的双重需求，适配加工场景下的碎屑排出需求，减少日常使用过程中的清理维护成本。
