工业管道连接用不对法兰结构设计

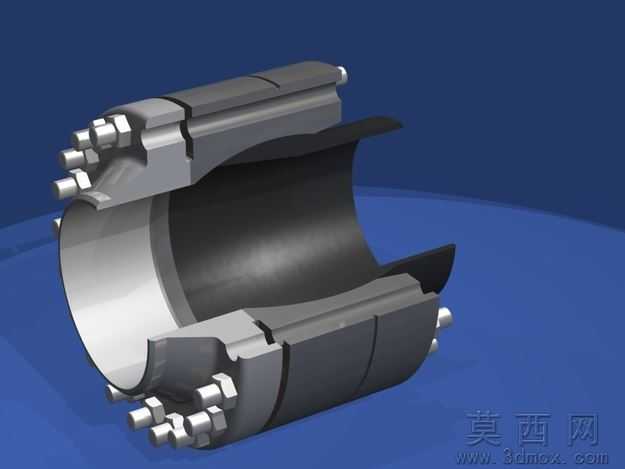

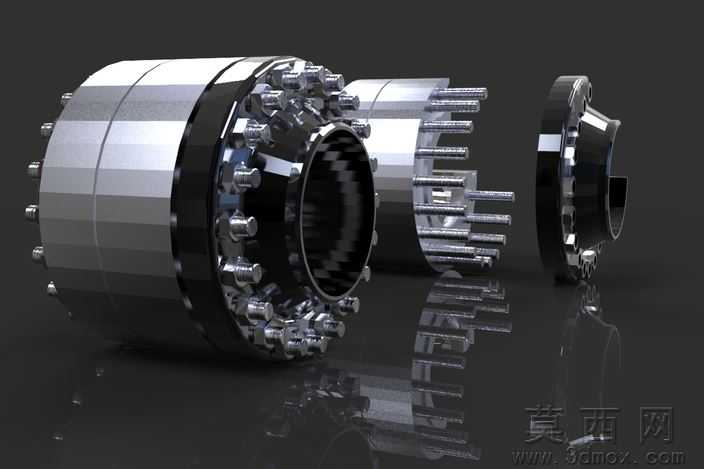

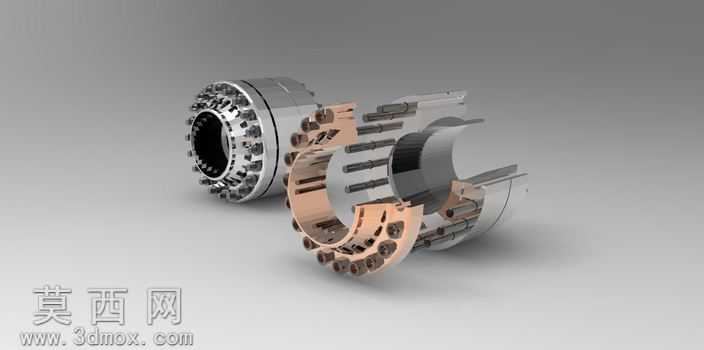

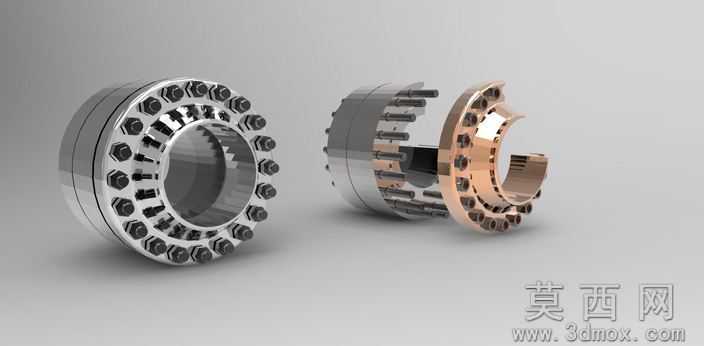

本作品为工业管路系统中使用的不对法兰三维建模设计，建模阶段采用参数化特征构建方式，先绘制法兰主体的回转截面草图，通过回转命令生成法兰的基体结构，再针对法兰端面的螺栓连接孔位进行阵列排布，保证孔位的同轴度与间距公差符合管路连接的通用标准。针对不对法兰的错位适配特性，建模时特意调整了两端法兰的对接基准面角度，使其能够适配存在一定轴向偏移或角度偏差的管路对接场景，无需额外加工过渡接头即可完成管路的密封连接。材质设置上，法兰主体采用高强度碳钢材质，在三维软件中赋予金属磨砂质感的材质球，调整金属度与粗糙度参数还原碳钢锻件的真实表面质感，螺栓紧固件则采用镀锌亮面金属材质，与主体法兰形成材质层次区分，提升渲染时的视觉辨识度。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮法兰主体结构，勾勒出法兰外圈的轮廓线条与螺栓的立体形态，补光弱化暗部死黑区域，保留金属表面的反射细节，背景采用深灰色反光地面，添加微弱的倒影效果突出模型的厚重工业质感。结构设计上，法兰内部设计有密封槽结构，可适配环形密封垫片完成管路的静密封，外圈的螺栓孔采用均匀排布设计，保证连接时的受力均匀，避免局部应力集中导致的密封失效问题，两端不对中的结构设计可补偿管路安装时的位置误差，降低现场安装的校准难度，提升管路铺设的施工效率，整体模型结构完整，细节还原度高，可直接用于管路系统的装配模拟、安装演示以及工程出图使用。
