双腔带吊环式承力连接构件结构设计

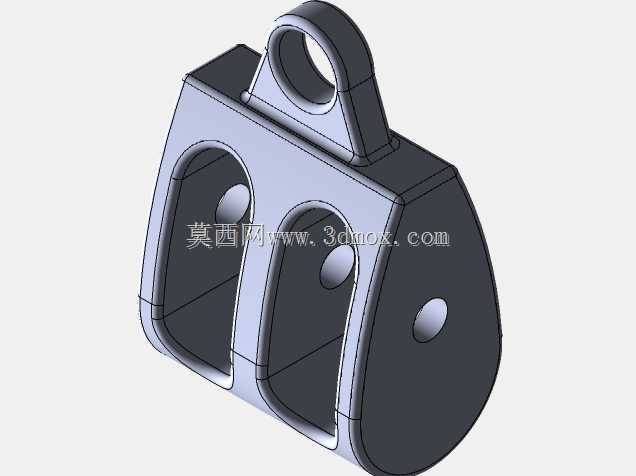

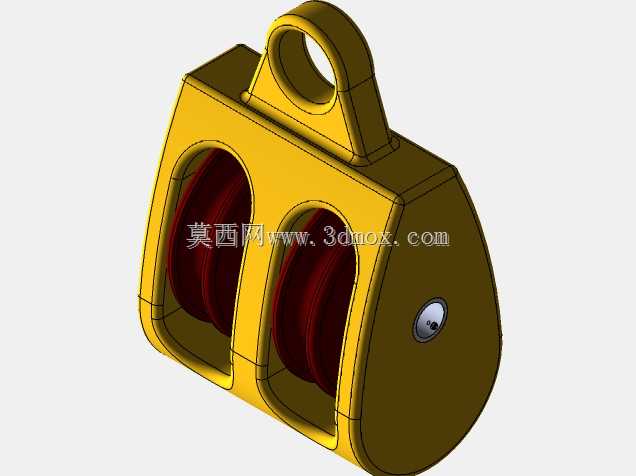

　　该承力连接构件的结构设计，核心围绕重载吊装与多点铰接的实际工况展开，在起重作业、工装挂载、设备固定等场景中，这类构件往往承担着载荷传递与姿态约束的核心作用，设计时首先要规避应力集中带来的断裂风险，同时兼顾安装便捷性与长期使用的结构可靠性。从整体结构来看，构件主体采用对称式双腔镂空设计，并非单纯为了减重，而是在保证整体抗弯截面模量的前提下，减少实体材料的冗余堆积，既可以降低构件自身重量，减少吊装时的无效载荷占比，也能避免大体积实体结构在铸造或机加工过程中出现的内部应力不均、形变超差问题。顶部的一体化吊环结构与主体采用圆弧过渡衔接，没有尖锐的转角衔接，这一设计细节是为了让吊装时的拉力能够顺着圆弧面均匀分散到主体侧壁，

　　避免直角衔接处出现应力峰值，在实际吊装作业中，吊环可直接与卸扣、吊装带配合，不需要额外加装转接件，减少了连接环节的失效风险。构件两侧的腔体为贯通式结构，腔体内壁预留了圆柱形凸台，这些凸台是销轴安装的定位面，使用时销轴穿过凸台内孔，可与被挂载的设备支架、连杆结构形成铰接配合，双腔的设计可以同时连接两组独立的铰接部件，让载荷在两个腔体内均匀分配，相比单腔结构，其抗偏载能力提升明显，当挂载点出现小幅角度偏移时，两侧腔体可以分别承担不同方向的分力，避免单侧受力过大导致的结构变形。构件侧壁的圆形沉孔为辅助安装定位孔，在构件与基座贴合安装时，可通过该孔拧入定位销，限制构件的横向窜动，保证吊装或挂载过程中构件不会出现移位。从安装边界来看，

　　构件的底部为平面结构，可直接与安装基座的平面贴合，不需要额外加工适配的安装面，降低了配套基座的加工难度；顶部吊环的内孔直径经过匹配设计，可适配常规规格的卸扣销轴，不需要定制特殊规格的吊装配件；两侧腔体的开口尺寸预留了足够的铰接间隙，当连接的连杆件出现小幅摆动时，不会与腔体内壁发生运动干涉。设计过程中对各部位的壁厚做了梯度处理，吊环与主体衔接的位置壁厚最大，顺着载荷传递方向向腔体侧壁逐渐过渡到均匀壁厚，这种变壁厚设计既保证了高应力区域的结构强度，也避免了不必要的材料浪费。腔体内的凸台高度经过精确计算，既保证了销轴安装时有足够的支撑长度，避免销轴受力时出现弯曲变形，也不会因为凸台过长导致腔体内部的有效铰接空间被压缩，

　　影响铰接部件的摆动角度。构件的外轮廓所有边角都做了圆角处理，除了降低应力集中的作用外，也能避免安装和使用过程中尖锐边角划伤操作人员或配套部件的表面防护层。在实际应用中，这类构件可用于重型工装的吊装吊点、生产线设备的挂载支架、起重设备的末端连接节点等场景，其对称式结构可以保证载荷传递的对中性，减少吊装过程中出现的载荷偏斜问题，双铰接点的设计也让其可以适配需要多连杆同步连接的工况，不需要额外加装转接支架，简化了整体连接结构。在建模过程中，所有配合面都预留了合理的公差余量，销轴安装孔的尺寸按照基孔制配合要求设计，可直接与标准规格的销轴形成间隙配合，保证铰接转动的灵活性，同时不会因为间隙过大出现晃动。构件的整体外形没有复杂的曲面结构，无论是采用铸造后精加工还是直接采用整块坯料数控加工的方式，都具备较好的工艺性，不需要特殊的加工设备或工装即可完成生产，有效控制了加工成本。
