工业厂房用桁架式梯梁结构设计

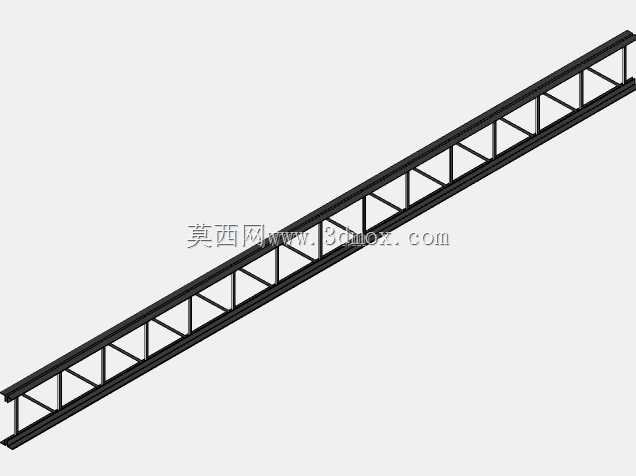

　　该桁架式梯梁构件主要应用于大跨度工业厂房内部的检修通道、高空作业平台配套梯道搭建场景，在厂房层高较高、常规直梯无法满足长距离通行需求的工况下，可作为主承重梁搭配踏步板形成连续通行梯道，也可用于工业仓储区域的跨设备巡检通道搭建，适配厂房内设备排布密集、地面通行路径被生产设备阻断的场景，为运维人员提供稳定的高空通行支撑。从实际使用功能来看，该构件采用空腹桁架结构形式，相比同截面尺寸的实腹型钢梁，在保证纵向承重能力的前提下大幅降低了构件自重，既减少了上部结构对下部支撑点位的荷载要求，也降低了现场安装时的吊装作业难度，单人配合简易吊装工具即可完成单段梁体的就位固定。构件的上下弦采用等截面冷弯型钢作为主受力杆件，

　　腹杆采用等边角钢按固定间距与弦杆垂直焊接，形成连续的三角形稳定受力单元，所有腹杆与弦杆的连接节点均采用满焊工艺，避免节点处出现应力集中导致的长期使用变形，整体结构的抗扭性能优于同规格的C型钢单梁，在人员通行产生的动荷载作用下不会出现侧向晃动感。设计阶段优先考虑了现场拼接的便利性，梁体两端预留了与端部支撑立柱连接的螺栓孔位，孔位间距按照常规工业厂房钢结构立柱的通用连接尺寸设置，无需现场二次打孔即可完成对接，单段梁体的长度适配工业厂房常见的柱距规格，多段拼接时可通过端部的对接连接板实现无缝衔接，拼接处的强度不低于梁体本身的结构强度。从安装边界来看，梁体的截面高度控制在合理范围内，安装完成后梯道的净通行宽度满足工业场所安全通行规范要求，

　　梁体侧面预留的踏步安装孔位按照标准工业踏步的间距设置，配套通用规格的钢踏步板即可直接安装，无需额外定制连接件；梁体下弦与下方设备或管线的安全净距符合工业厂区安全规范，不会对下方的生产设备运行、管线检修造成干涉。在结构受力设计上，通过调整腹杆的排布间距，优化了梁体在均布荷载下的弯矩分布，让弦杆的受力更加均匀，避免局部杆件应力过大导致的结构失效，空腹的结构形式也方便后期在梁体侧面加装照明管线、安全护栏固定件等附属设施，不需要在主受力杆件上额外打孔破坏结构强度。该构件也可适配酒店等大层高公共建筑的后勤通道梯道搭建，在对结构自重要求较高的改扩建项目中，这种桁架式梁体的优势更为明显，不需要对原有建筑结构做额外的承重加固即可完成安装，长期使用过程中，钢结构的表面可根据使用环境做对应的防腐处理，适配潮湿、多粉尘等不同的工业车间环境，结构的维护成本较低，仅需定期检查节点焊缝的完好情况即可保证使用安全。
