冲孔式不锈钢过滤收纳筒体结构设计

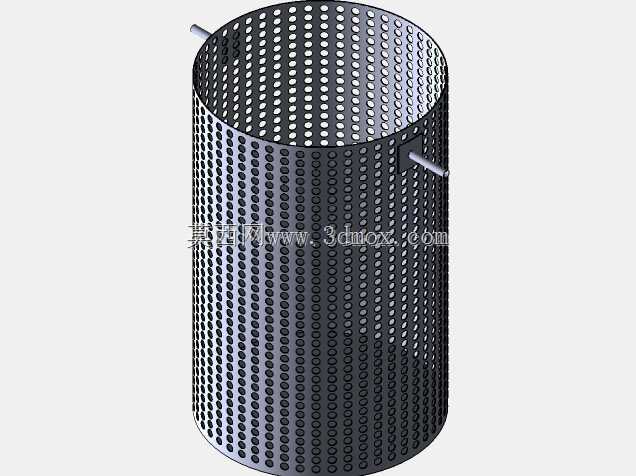

　　日常在餐厨垃圾预处理、工业流体粗滤、车间零散金属零件收纳这类场景里，这类带冲孔网面的筒体结构出镜率极高，很多刚入行的结构设计师容易把这类零件当成简单的卷圆钣金件处理，实际落地时往往会在安装匹配、过滤效率、结构刚性上踩坑。先从实际用途说起，这款筒体如果用在餐厨场景，就是嵌入公共区域或商用后厨的不锈钢垃圾桶内桶，网面的冲孔可以快速沥走餐余携带的游离积水，避免桶内积水发酵产生异味，侧边伸出的两个短轴既可以作为提手方便整桶提出倾倒，也能匹配带翻盖的桶身结构，作为翻盖的铰接转轴使用，不需要额外加装铰接座，减少装配零件数量。如果用在工业流体过滤场景，这个筒体可以直接套在输水或者输油管路的入口端，作为粗滤滤芯的支撑骨架，外部包裹不同精度的滤布或者滤网，就能拦截流体中携带的大颗粒焊渣、金属切屑、固体结块杂质，避免杂质进入后端泵体或者阀组造成卡滞、磨损。

　　从设计思路上拆解，首先是筒体的成型工艺，整体采用薄不锈钢板卷圆焊接，板材厚度选1.2mm到1.5mm区间即可，既保证卷圆时不会因为板材过厚增加折弯卷圆的难度，也能避免日常使用中轻微磕碰就出现凹陷变形。网面的冲孔采用整板数控冲压后再卷圆的工艺，比卷圆后再冲孔的精度更高，孔位排列采用正三角形错排布局，相同开孔面积下这种排布的结构刚性比直排孔高15%左右，同时流体或者沥水通过时不会出现直排孔容易形成的流道死角，沥水或者过流的均匀性更好。冲孔的孔径根据使用场景可以调整，作为沥水垃圾桶使用时孔径选8mm到10mm，既能保证沥水速度，也不会让大块餐余垃圾漏出；作为过滤骨架使用时孔径可以缩小到3mm到5mm，给外部包覆的滤网提供更密集的支撑点，避免滤网在流体压力下被压入孔位出现撕裂。

　　再说到安装边界的尺寸控制，筒体的直径和高度需要匹配外部配套的外壳或者安装腔体，常规商用垃圾桶内桶的直径在300mm到400mm区间，高度在400mm到500mm区间，卷圆后的筒体圆度公差要控制在1mm以内，不然放入外壳时会出现卡滞，提拿的时候也容易卡顿。侧边伸出的两个短轴采用焊接固定，轴的直径选8mm到10mm的圆钢，伸出筒体表面的长度控制在15mm到20mm，轴的同轴度公差要控制在0.5mm以内，如果作为铰接轴使用，同轴度偏差过大会导致翻盖翻转时出现卡涩，甚至长期使用后磨坏轴座。筒体的上下边缘都做卷边处理，卷边宽度控制在5mm左右，一方面可以消除板材裁切后的锋利毛边，避免安装或者清洁时划伤操作人员，另一方面卷边形成的加强筋结构可以大幅提升筒体两端的结构刚性，避免长期使用后两端出现失圆变形。筒体底部如果作为沥水使用，可以采用和侧壁相同的冲孔网板焊接封底，如果作为过滤骨架使用，底部可以采用实心钢板焊接，让流体全部从侧壁网面通过，提升过滤的有效面积。

　　很多设计师在做这类结构时容易忽略网面孔位的毛刺处理，冲压后的孔位如果不做去毛刺抛光，作为垃圾桶使用时容易勾挂垃圾袋，造成垃圾袋破损，作为过滤骨架使用时容易划破外部包覆的滤网，所以设计时必须在技术要求里明确孔位去毛刺、整体做电解抛光处理，提升表面光洁度，减少污渍挂壁的概率，也方便日常清洁。另外筒体的焊接位置要做打磨抛光处理，焊缝要和母材齐平，避免焊缝位置凸起影响装配，也防止焊缝位置残留污渍造成锈蚀。如果是用于有腐蚀性的场景，比如接触餐厨泔水或者化工流体，板材要选用304或者316不锈钢，从材质层面提升耐锈蚀能力，延长整体使用寿命。
