双开式纵向联动阀门结构三维设计

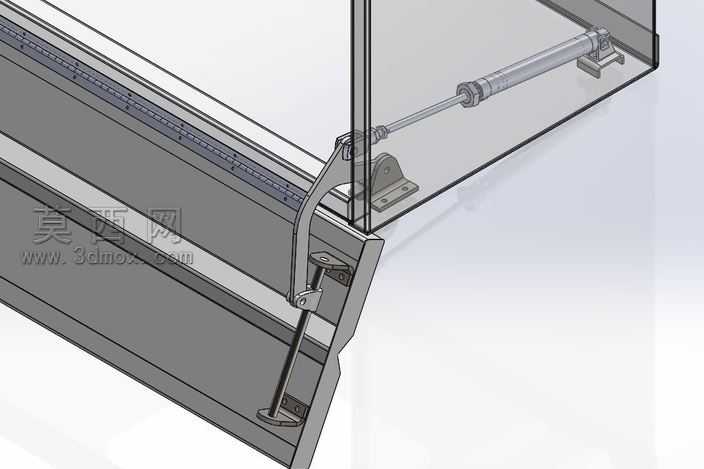

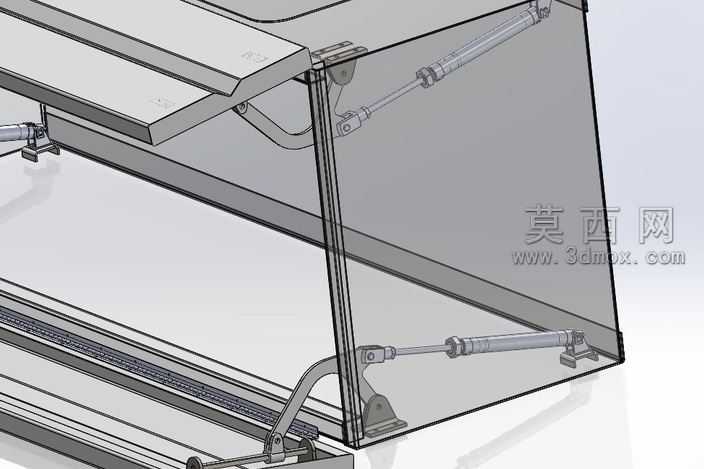

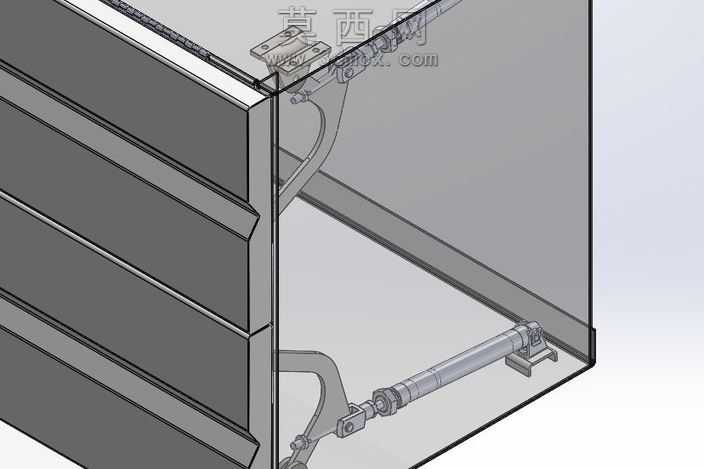

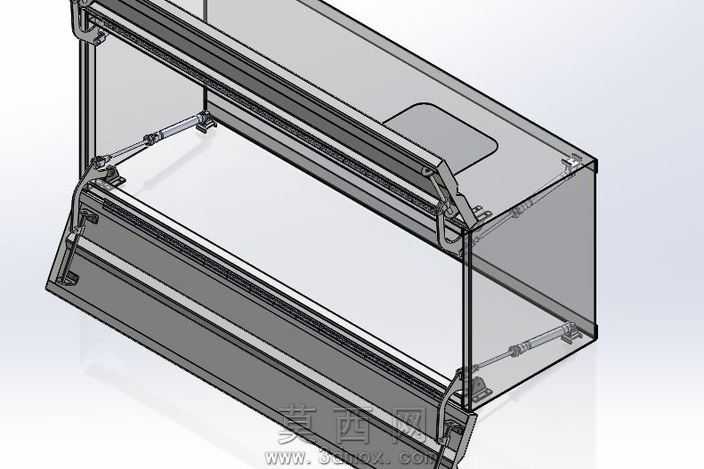

本作品为双开式纵向联动阀门的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先对阀门的主体框架进行基准定位，以矩形框体作为承载基础，依次完成两侧开合门板、联动撑杆、铰接支座、限位卡扣等部件的特征绘制，所有部件的装配约束均按照实际运动逻辑设置，保证开合动作的连贯性与干涉检查的准确性。材质渲染阶段，主体框架选用哑光金属材质模拟冷轧钢板的表面质感，铰接部件与联动撑杆采用亮面金属材质凸显机加工零件的精度特性，门板部分设置半透明磨砂材质，既可以直观展示内部的联动结构布局，也能还原实际产品中观察窗的视觉效果，场景光照采用柔和的工业环境光，多角度补光避免结构死角出现过暗区域，清晰呈现所有装配细节。结构设计上，该阀门采用双门板同步纵向开合的方案，两侧门板通过对称布置的铰接支座与主体框架连接，每扇门板配置两组可伸缩的联动撑杆，撑杆两端分别与门板、框架底座铰接，开合过程中撑杆随门板转动同步伸缩，保证门板开启角度可稳定维持在0至180度区间，同时在门板侧边设置弹性限位卡扣，闭合状态下可实现门板的锁紧定位，避免使用过程中出现意外开启的情况。设计过程中重点验证了联动机构的运动行程，通过三维软件的运动仿真模块模拟全开合周期的部件运动轨迹，排查出初始设计中撑杆与框架边角的干涉问题，通过调整铰接点的安装位置优化了运动路径，同时对门板的开合受力进行了模拟分析，保证铰接部位的受力分布均匀，提升整体结构的使用寿命，整体模型还原了该类阀门的实际结构特征，可用于产品结构验证、装配指导以及演示展示等场景。
