本田NSR125摩托车进气簧片阀结构设计

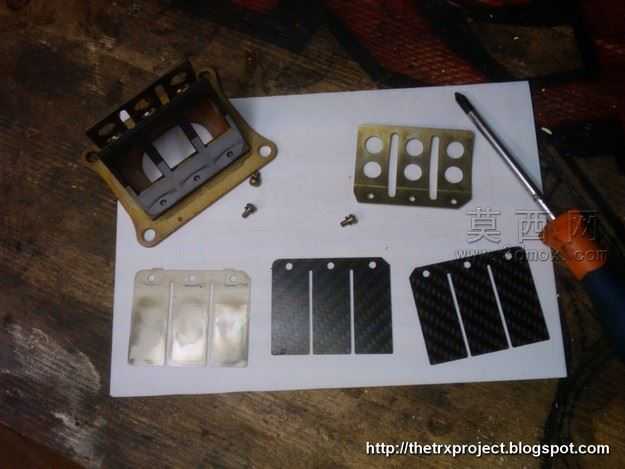

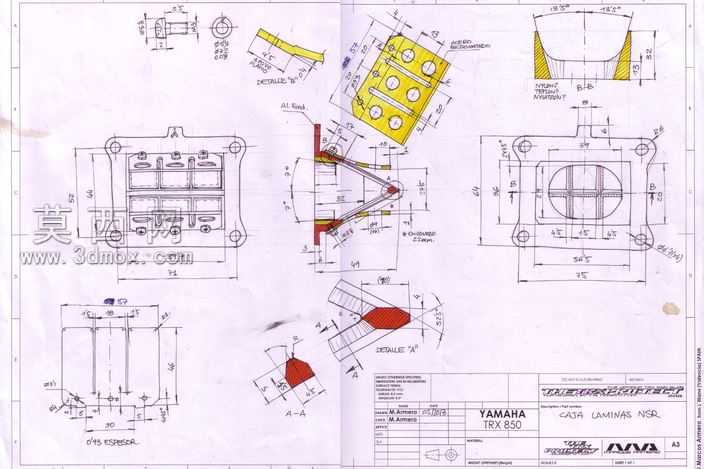

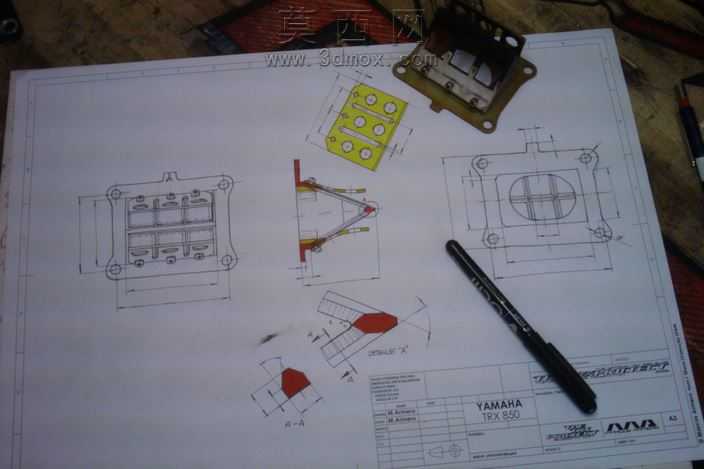

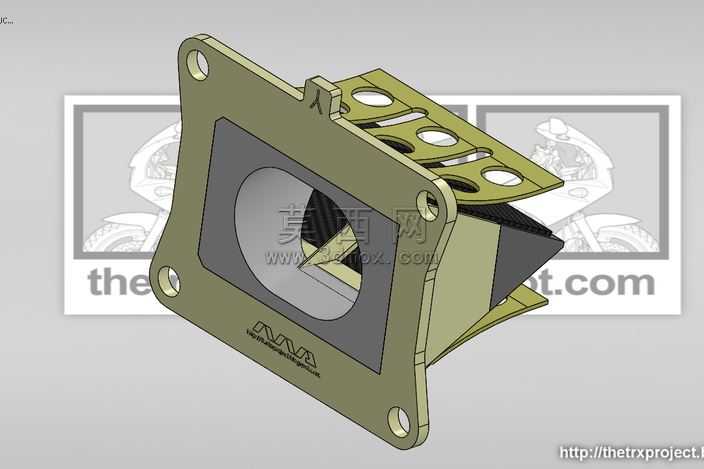

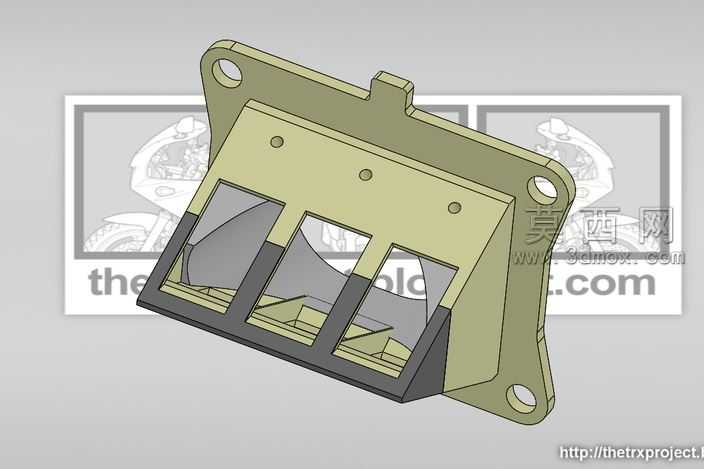

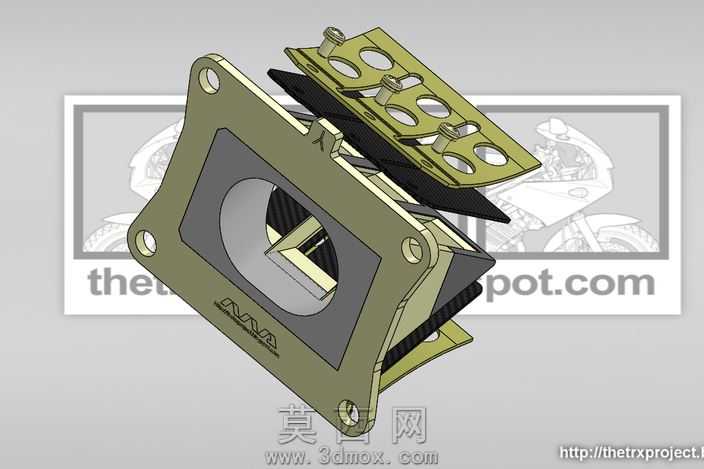

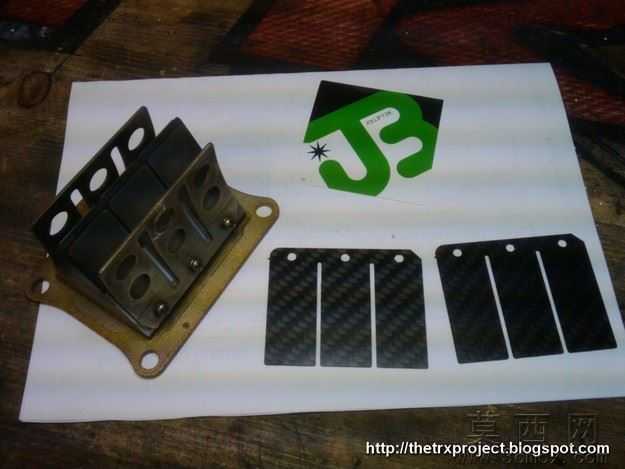

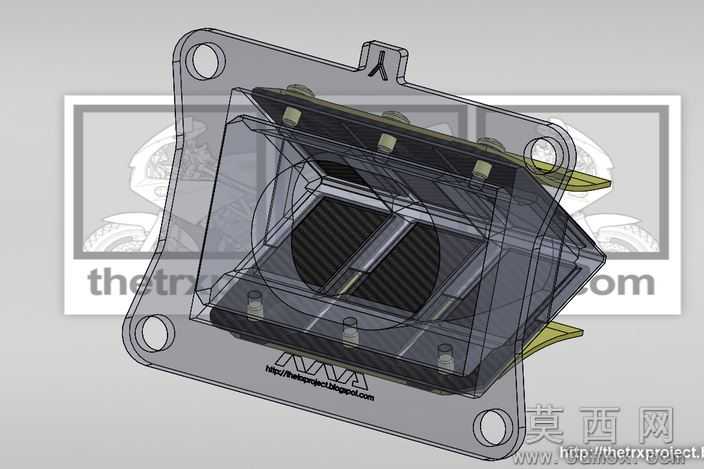

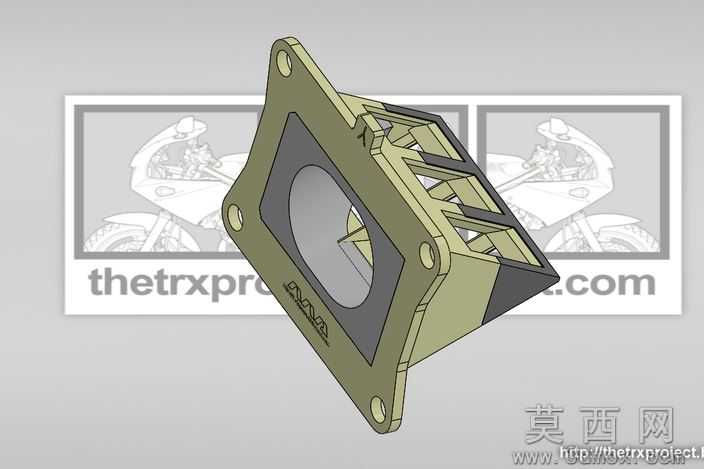

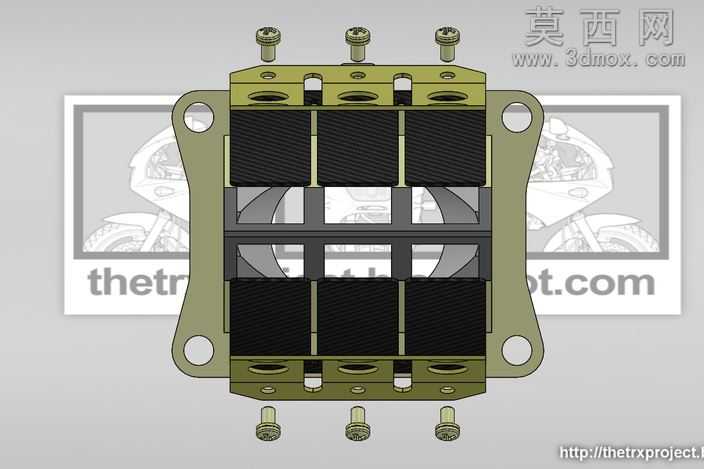

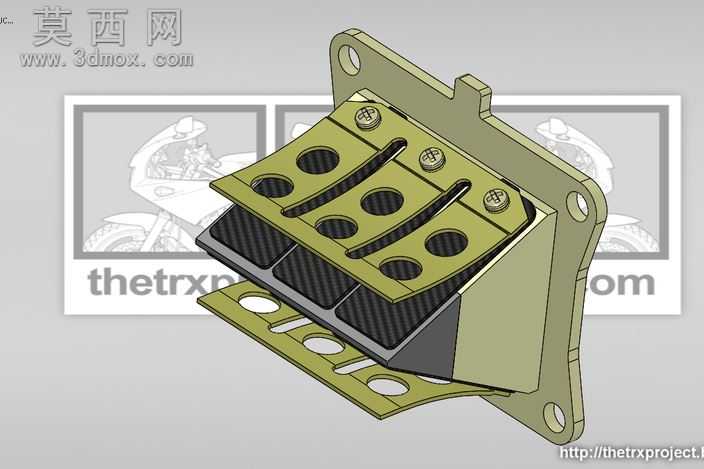

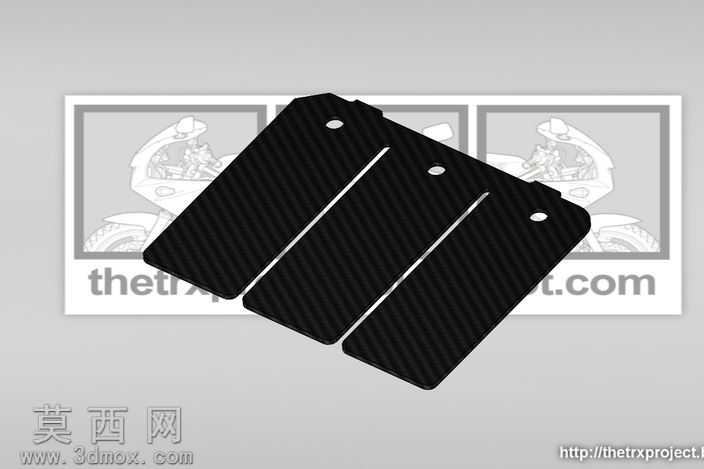

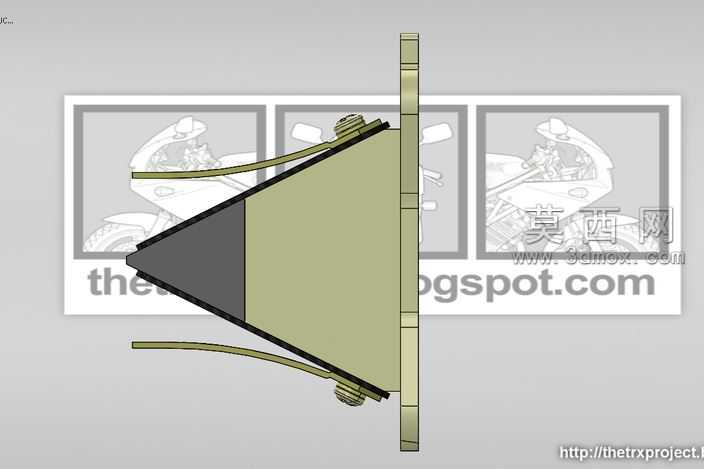

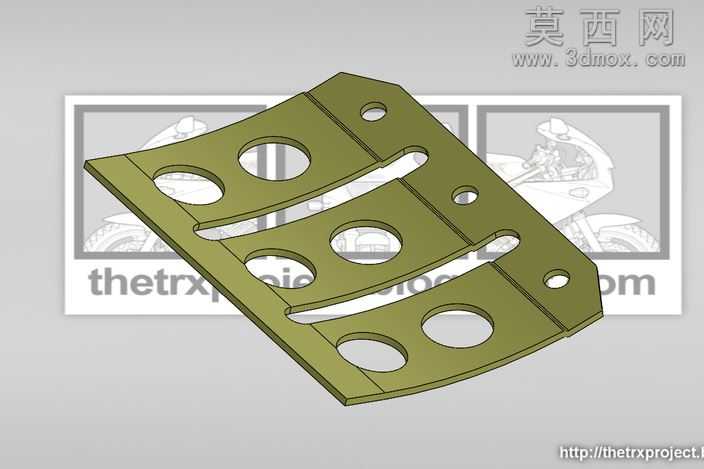

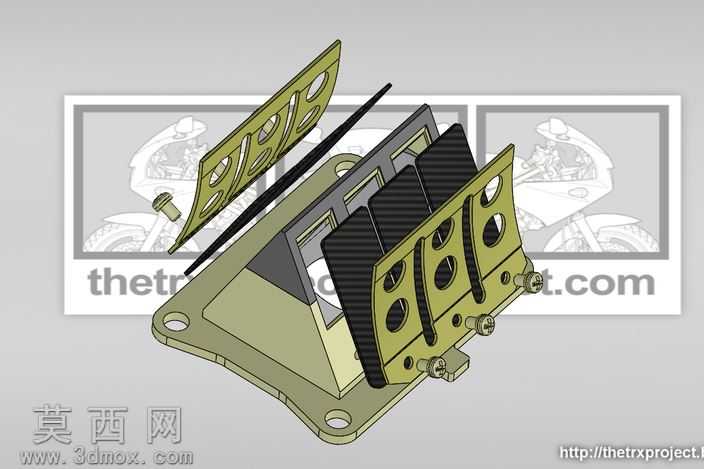

本作品为适配本田NSR125 JC20车型的进气簧片阀三维建模设计，建模过程中严格遵循原车部件的实测尺寸参数，通过三维软件完成全参数化特征构建，完整还原了簧片阀的实际装配结构与功能形态。建模阶段首先完成基座主体的轮廓绘制，针对法兰安装面的四个定位孔、中心进气通腔做了精准的尺寸约束，基座侧边的品牌标识区域采用浮雕特征构建，还原了原厂部件的细节特征。叠层簧片部分采用薄壁钣金特征建模，每片簧片的镂空减重孔、端部固定卡扣结构都做了独立特征处理，簧片与基座之间的密封隔层采用弹性材质特征模拟，还原了部件实际装配时的密封层级关系。材质渲染阶段，基座主体采用军绿色硬质阳极氧化金属材质，调整了金属粗糙度与反光参数模拟铝合金氧化后的哑光质感，簧片部分采用高弹性弹簧钢材质，调高了金属反光度与硬度质感表现，中间密封隔层采用黑色耐油橡胶材质，添加了细微的颗粒纹理模拟橡胶表面的磨砂质感，安装卡扣部分采用镀锌钢材质，还原了小五金件的亮面金属质感。结构设计上充分考虑了簧片阀的工作逻辑，单向导通的簧片开合角度做了限位约束，进气腔的导流曲面做了顺滑过渡处理，减少进气阻力，法兰安装面的平面度做了特征约束，保证安装后的密封性能，整体装配关系完全匹配原车进气系统的安装位，可直接用于改装研发、维修配件生产的参考依据，也可作为摩托车进气系统工作原理的教学演示模型使用。
