简约长方体数显闹钟结构设计方案

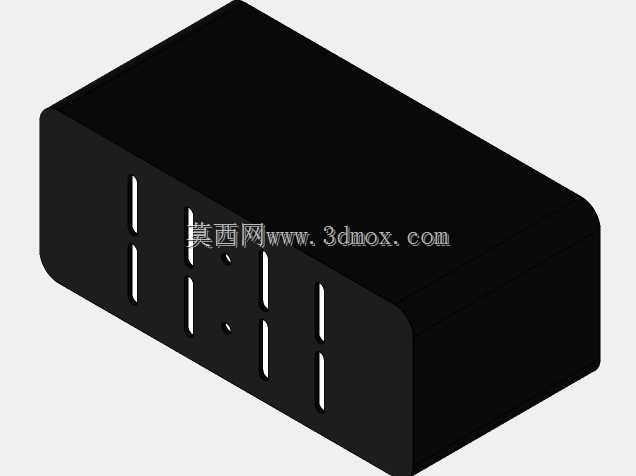

　　这款数显闹钟的结构设计，首先要考虑日常桌面摆放的使用场景，多数用户会将其放置在床头柜、办公桌边，因此整体采用圆角长方体的壳体造型，所有棱边做R3左右的圆角过渡，既避免尖锐边角磕碰划伤，也能在紧凑的桌面空间里减少剐蹭周边物品的概率。壳体采用上下盖扣合的装配结构，上盖为显示面一体化设计，预留的数码显示开槽直接对应内部LED数码管的出光位置，开槽宽度控制在2mm，既保证数字显示的笔画清晰度，也能阻挡日常灰尘进入壳体内部，下盖预留电池仓与功能按键的安装位，电池仓采用标准7号电池双节串联的布局，适配市面主流的干电池规格，不需要额外定制异形电池配件。

　　从功能实现的角度，这款闹钟核心要满足时间常显、定时闹铃两个基础功能，内部PCB板的安装柱直接在壳体注塑时一体成型，柱高预留3mm的安装间隙，避免PCB板上的贴片元件与壳体内壁产生硬接触，安装柱顶端做定位凸台，刚好卡入PCB板的定位孔，装配时不需要额外调整位置，直接打自攻螺丝即可完成固定。数码显示部分采用共阳红色数码管，显示亮度做两档可调设计，对应壳体内部预留的光敏电阻安装位，可根据环境光线自动调整显示亮度，避免夜间亮度过高影响用户休息，白天亮度足够保证清晰读时。闹铃模块采用贴片式蜂鸣器，安装位置对应壳体背部的出声开孔，开孔做阵列式小圆孔布局，单孔直径1mm，既保证声音传出的通透度，也不会让异物轻易进入壳体内部。

　　设计过程中需要重点考虑安装边界的控制，整体外形长度控制在120mm，宽度60mm，高度40mm，这个尺寸刚好可以放置在多数床头柜的边角位置，不会占用过多摆放空间，底部预留四个直径8mm的硅胶脚垫安装位，脚垫高度1mm，既可以增加摆放时的摩擦力，避免桌面光滑导致设备滑落，也能垫高壳体底部，让电池仓盖与桌面留出间隙，减少日常挪动时对电池仓盖的磨损。壳体的壁厚统一设置为2mm，采用ABS注塑工艺即可实现量产，壁厚均匀不会出现注塑缩痕，上下盖的扣合位采用周向均匀分布的卡扣结构，卡扣配合量设置为0.5mm，既保证扣合后的连接强度，日常拆卸更换电池时也不需要过大的力度，不会出现卡扣断裂的问题。

　　在实际使用场景中，这类桌面计时设备需要兼顾操作便捷性，功能按键全部设置在壳体顶部，按键采用橡胶材质，按键行程1.5mm，按压力度控制在1.2N左右，用户盲操作时不需要刻意寻找按键位置，轻按即可实现时间调整、闹铃设置、贪睡功能的触发。显示面的开槽布局对应时分显示的两位半数码管，中间预留冒号显示的单独开槽，时间显示的字体高度设置为25mm，正常坐姿下距离设备50cm即可清晰读取时间数值，不需要凑近查看。闹铃的触发电路做了延时设计，触发后如果没有手动关闭，会持续响铃1分钟后自动停止，间隔5分钟后再次触发，符合多数用户的贪睡使用习惯。

　　结构设计时还要考虑长期使用的可靠性，壳体内部所有走线的位置都预留了走线槽，避免装配时导线被上下盖夹断，电池仓的接触弹片采用磷青铜材质，表面镀镍处理，长期使用不会出现氧化接触不良的问题，弹片的弹力设置为0.8N，装入电池后可以牢牢顶住电池正负极，即使设备不小心从桌面滑落，也不会出现电池松脱导致时间重置的问题。整体结构没有多余的复杂零件，全部零件加起来不超过10个，装配工序简单，量产时的装配效率很高，后期维修更换零件也很方便，不需要专用工具即可拆开壳体更换内部元件。
