三十六平米螺栓装配式钢结构棚架

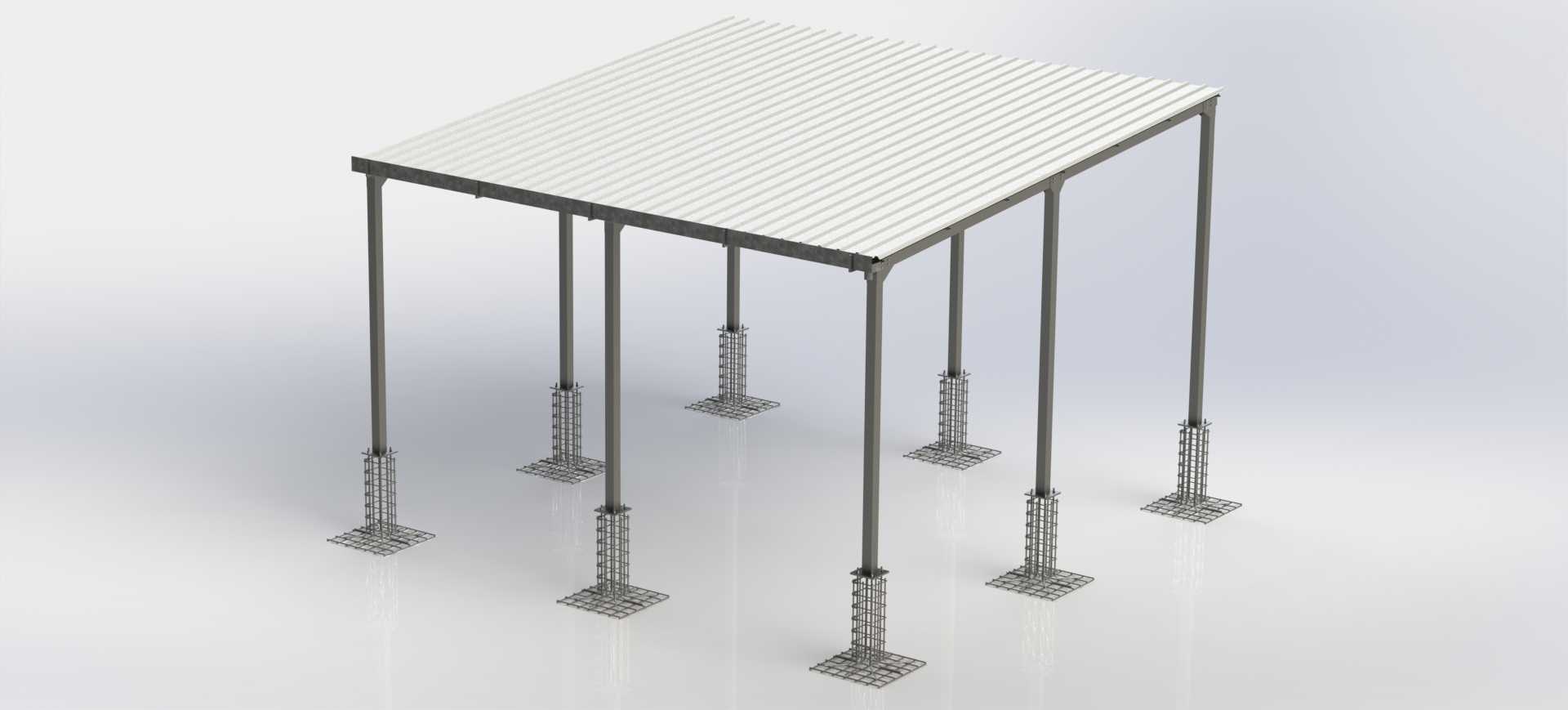

　　这套三维结构方案呈现的是一座采用螺栓装配方式完成的轻型钢结构棚架，覆盖面积约36平方米，整体由独立基础、竖向钢柱、顶部梁格以及波纹屋面板共同组成。模型没有采用现场大量焊接的做法，而是把柱脚、梁柱节点和屋面板支承关系按可拆卸、可复核的装配逻辑表达，适合用于厂区临时遮蔽、物料堆场雨棚、小型设备防护棚、户外作业区加盖以及检修通道围护等场景。

　　从现场使用角度看，这类棚架的核心价值不在于复杂造型，而在于快速形成稳定的上部遮蔽空间。柱网按矩形区域展开，多根钢柱沿周边和内部受力位置布置，使屋面荷载能够通过梁系传递至立柱，再由柱脚和基础导入地面。独立基础位于每根柱下方，基础底板与预埋锚栓配合，柱脚段设置加劲和连接构造，能够承担竖向压力，同时约束风荷载作用下产生的上拔和水平位移。对于需要后期搬迁或扩建的场地，螺栓节点比满焊节点更便于拆装，也有利于在工厂分段预制后运至现场拼装。

　　建模时先确定的是占地边界与柱网关系。36平方米的棚面可以理解为小跨度矩形覆盖区，设计中需要把柱位避开人员通行、设备检修门和物料转运路线。立柱不宜紧贴设备本体，应预留安装扳手空间、柱脚紧固空间以及后期防腐维护距离。屋面板采用波纹形式，表面沿一个方向形成连续肋条，既提高薄板的抗弯刚度，也让雨水能够顺着波纹方向有序排出。板件支承在顶部梁格上，梁与柱之间形成明确的传力路径，避免薄板直接承担过大的局部荷载。

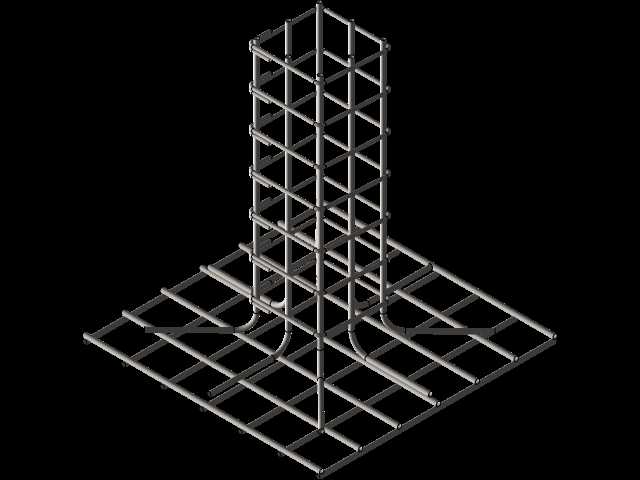

　　柱脚是该方案中需要重点检查的部位。每根柱底部都落在方形基础底板上，锚栓沿底板周边布置，柱下段可见网格状连接与加劲表达。实际工程中，柱脚底板厚度、锚栓规格、预埋深度以及混凝土基础尺寸，都需要结合当地风压、屋面自重、积雪荷载和地面条件进行校核。若棚架位于开阔厂区，迎风面会产生明显水平力，角柱和边柱的锚栓往往比内柱更关键；若位于多雨地区，还应保证基础顶面高出室外地面，防止柱脚长期积水。

　　顶部结构的设计思路偏向简洁实用。波纹屋面板覆盖整个矩形棚面，边缘挑出柱网一定距离，可减少雨水直接飘落到柱脚和堆放区域。主梁和次梁组成的格构支承体系把屋面板分成若干条带，波纹方向宜与排水坡度协调，避免出现反向积水。钢柱保持细长竖向形态，在满足稳定性的前提下减少材料占用；但柱的计算长度不能只看外形，还应结合柱脚约束、顶部梁格拉结以及是否设置柱间支撑综合判断。若现场侧向刚度不足，可在边跨增加斜撑或系杆，模型后续扩展时也便于在柱间加入这些构件。

　　安装边界方面，场地需要先完成独立基础定位，基础中心偏差、锚栓间距和顶面标高会直接影响钢柱就位。钢柱吊装后应先进行临时校正，再紧固柱脚螺栓；顶部梁格安装时宜先形成稳定单元，再逐跨铺设屋面板，避免单根柱在施工阶段长期处于自由状态。屋面板螺钉或夹具应设置在波纹支承位置，紧固程度以密封垫圈适度压缩为宜，过紧可能造成板面变形，过松则会在风振下产生噪声和渗漏。

　　在三维模型检查中，应重点核对柱底与基础底板的贴合面、锚栓与孔位的对应关系、梁柱连接空间以及波纹板搭接方向。对于结构设计人员，该模型可作为轻型螺栓钢棚的方案表达基础；对于加工和安装人员，它能够直观呈现构件分段、节点位置和现场装配顺序。后续若进入施工图阶段，还需要补充材料规格、节点详图、荷载计算、基础配筋和防腐做法，使方案从外观装配模型转化为可加工、可验收的工程实体。
