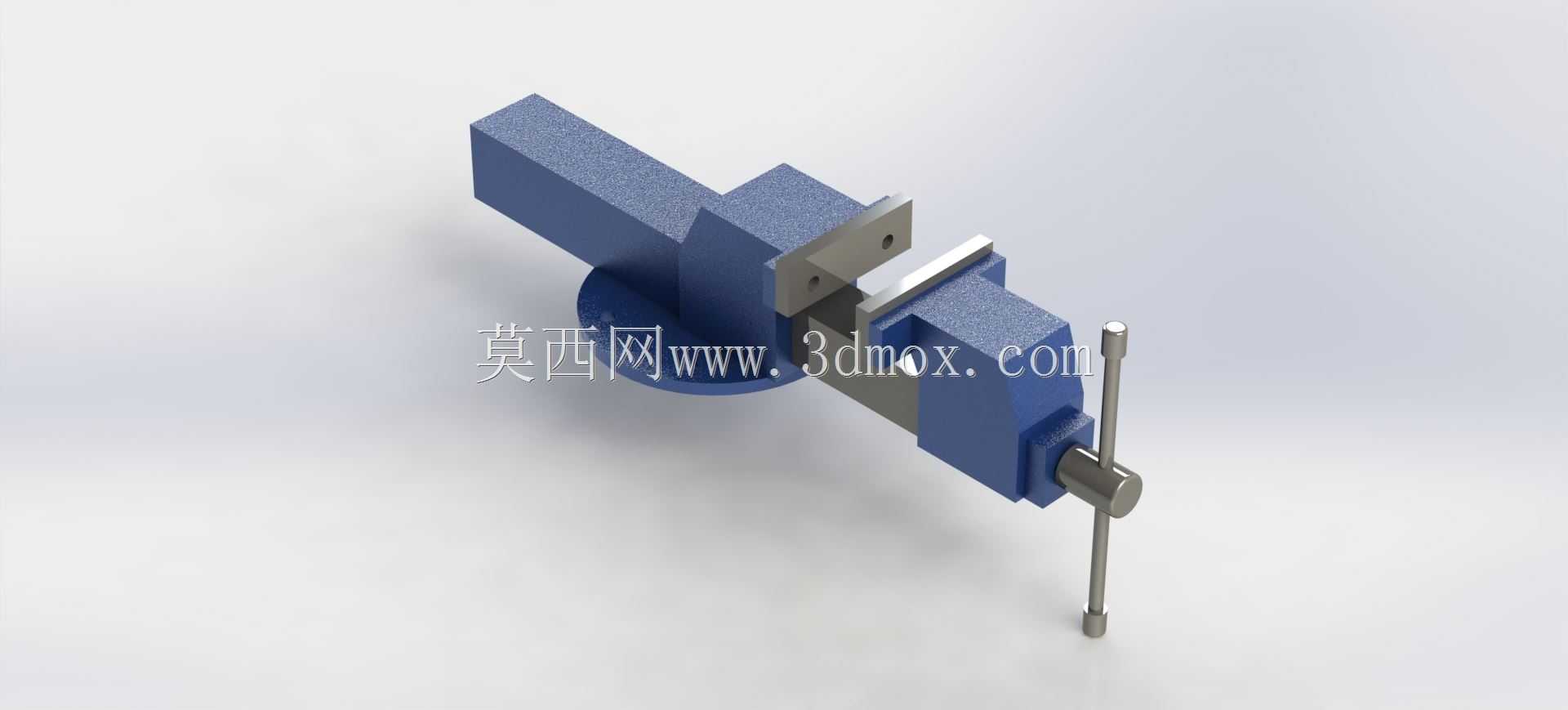

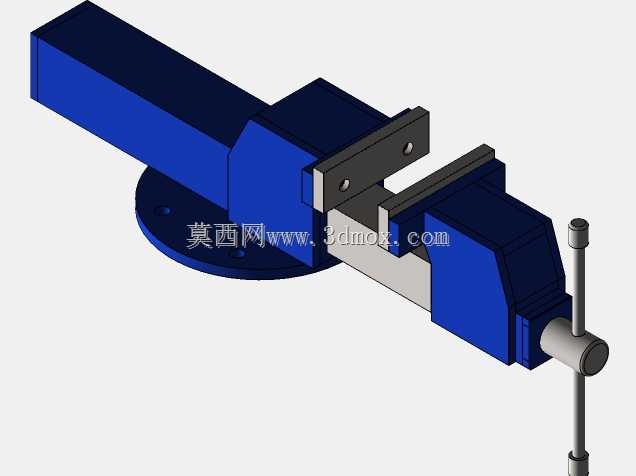

机加工回转式台虎钳结构设计

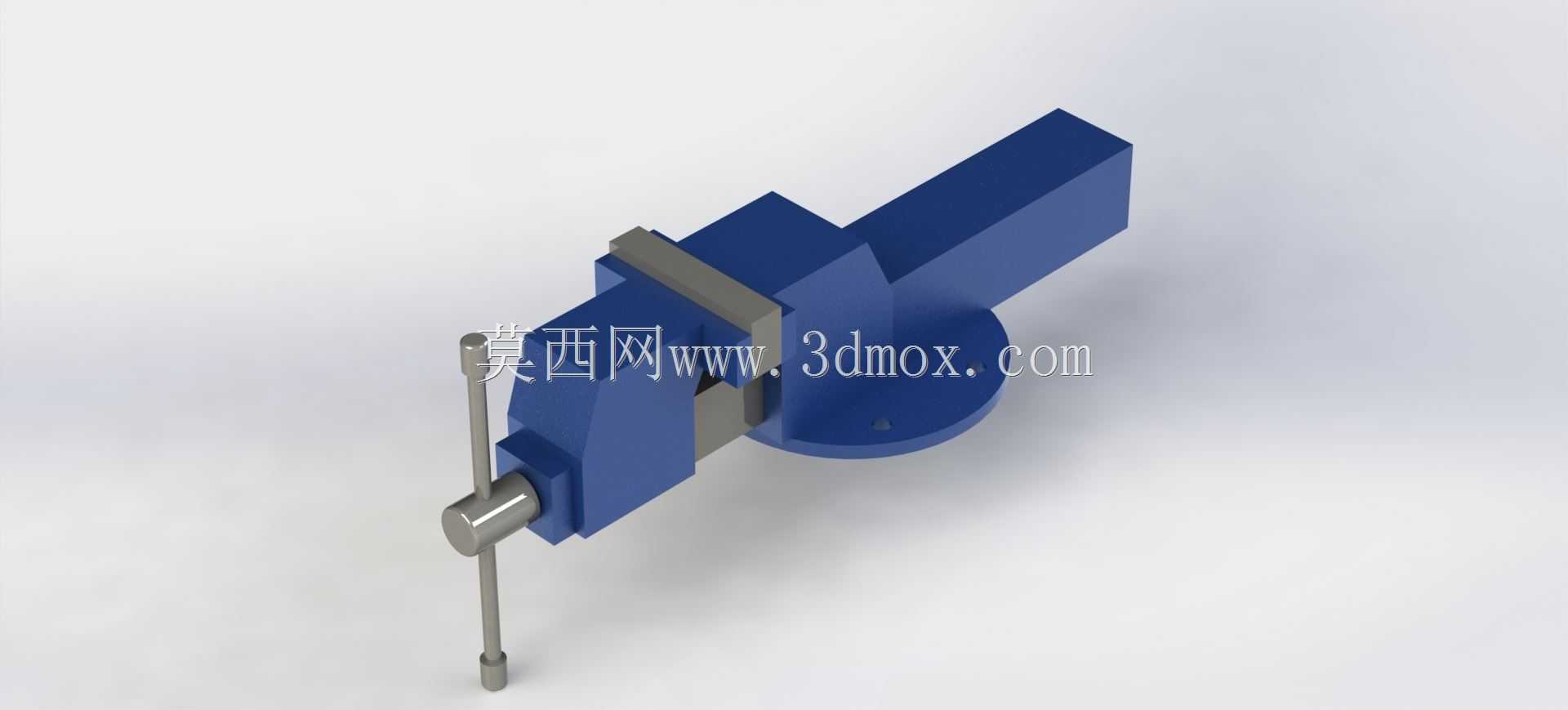

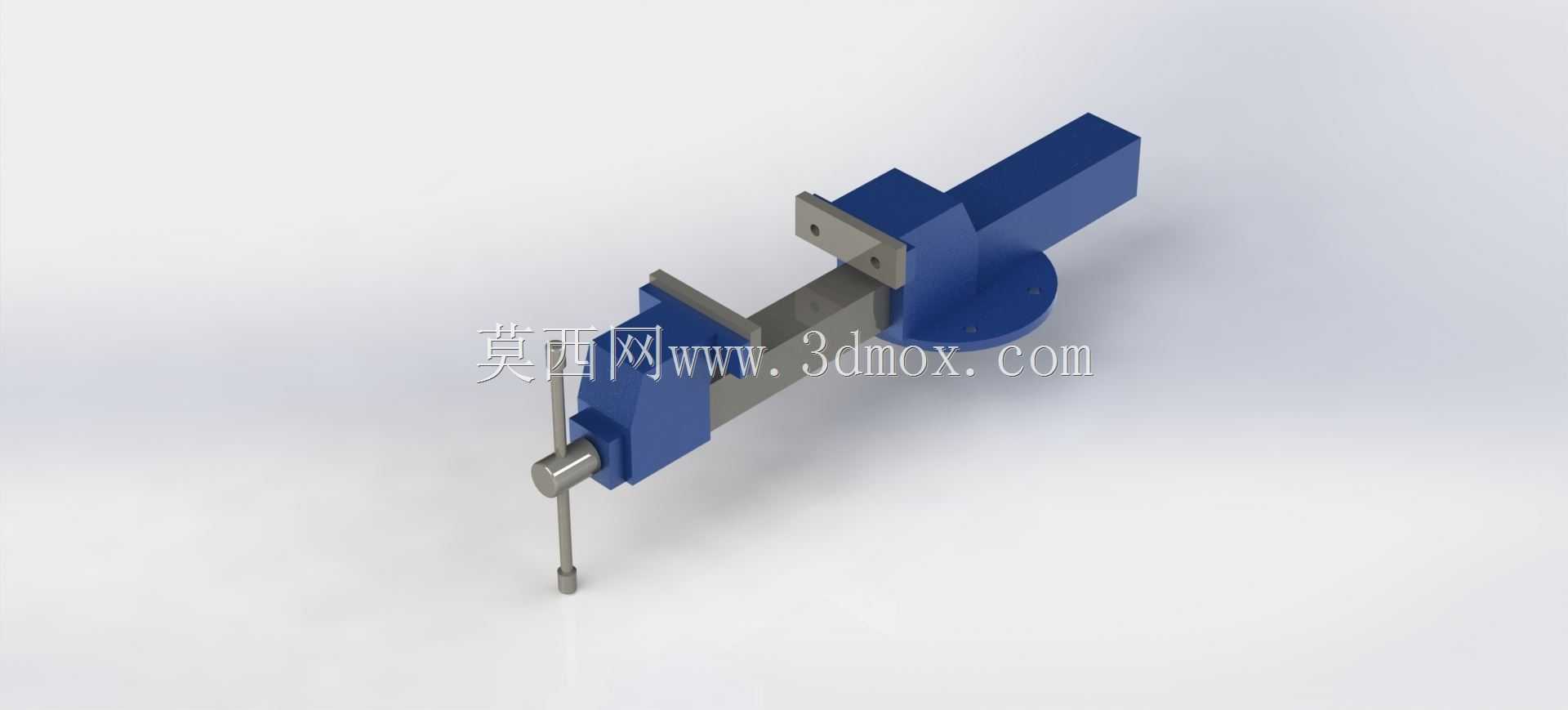

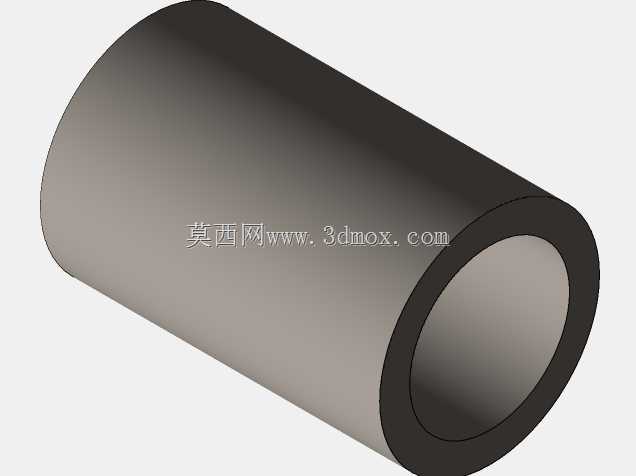

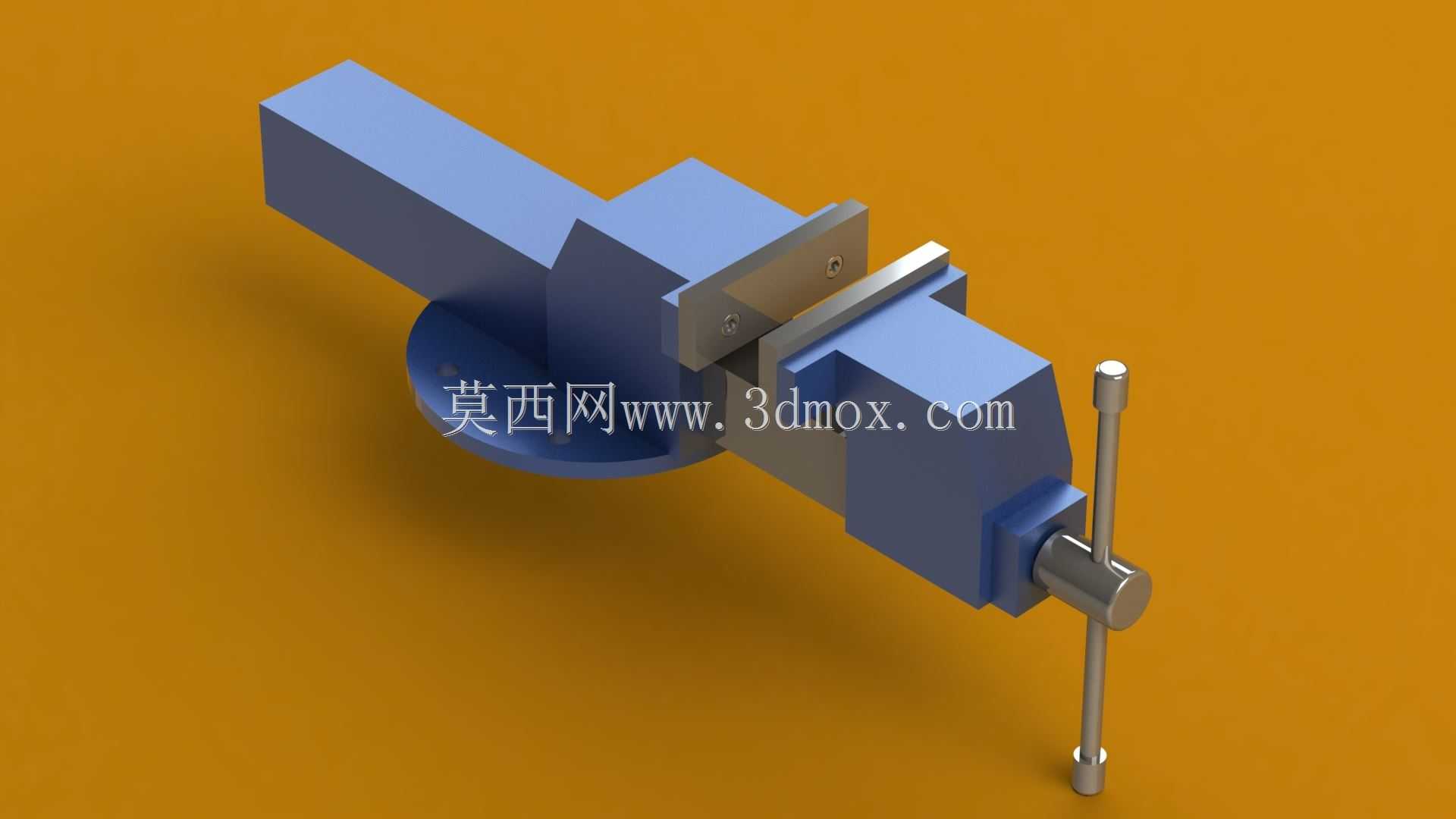

　　这款回转式台虎钳是机械加工、装配维修场景中应用极广的手动夹紧工装，核心功能是通过丝杠副传动实现活动钳身的直线进给，配合固定钳身完成工件的可靠装夹，适配铣削、锉削、锯切、小型零件装配等多类工位的夹持需求。从结构设计逻辑来看，整体采用分体式钳身布局，固定钳身与回转底座通过中心定位轴连接，底座周向设置均匀分布的锁紧槽位，配合T型螺栓可实现钳身360°范围内的角度调整，调整到位后扳动锁紧手柄即可完成角度固定，满足不同角度加工时的工件姿态调整需求，无需反复拆装工件，能有效减少工位辅助时间。

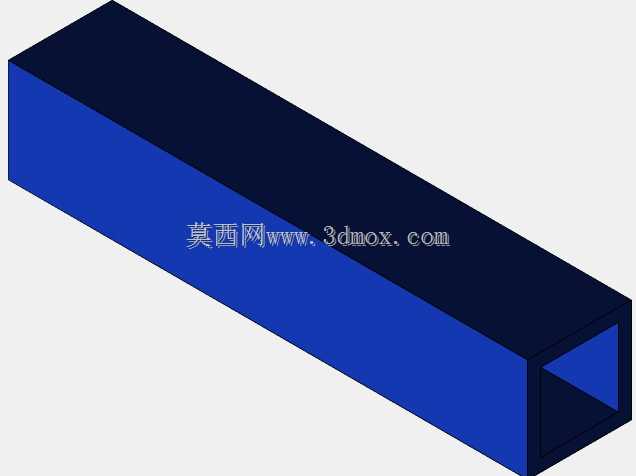

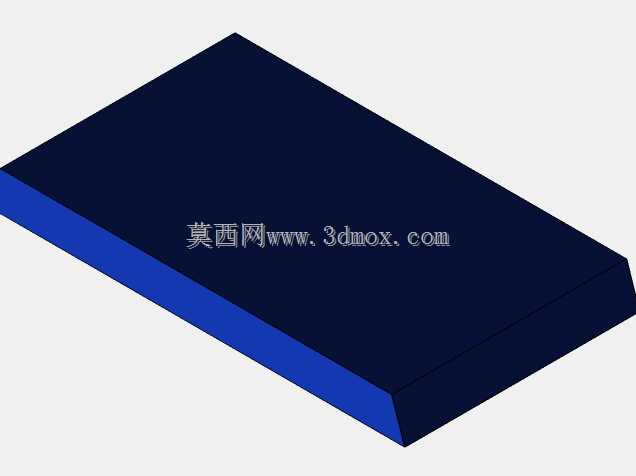

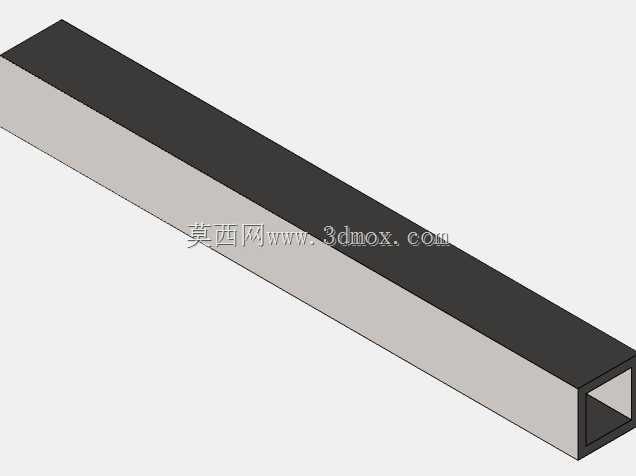

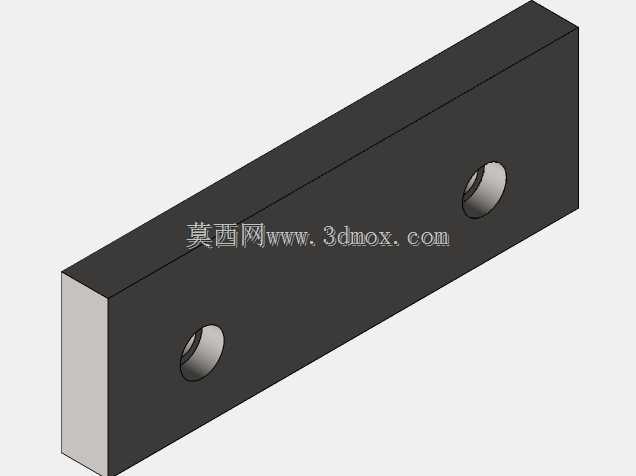

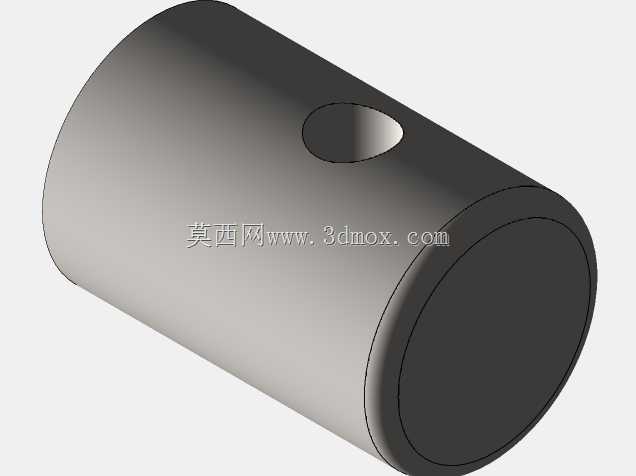

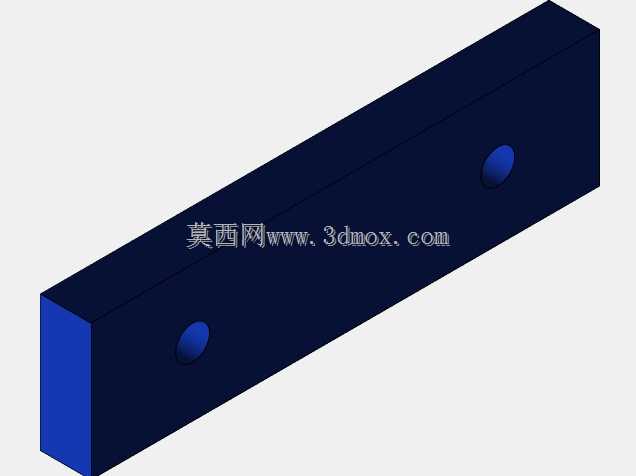

　　钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身安装面上，钳口工作面加工有交叉网纹滚花，增大夹持摩擦力的同时，可根据加工需求更换光面钳口、软质钳口等不同类型，避免装夹过程中划伤工件已加工表面，适配不同材质、不同表面要求的工件装夹。传动部分采用梯形丝杠传动，梯形螺纹具备良好的自锁性能，夹紧工件后不会因切削振动、外力触碰出现松脱问题，丝杠端部设置穿杆式摇把，操作时可根据夹紧力需求调整力臂长度，手动操作即可提供足够的夹紧力矩，无需额外辅助工具。

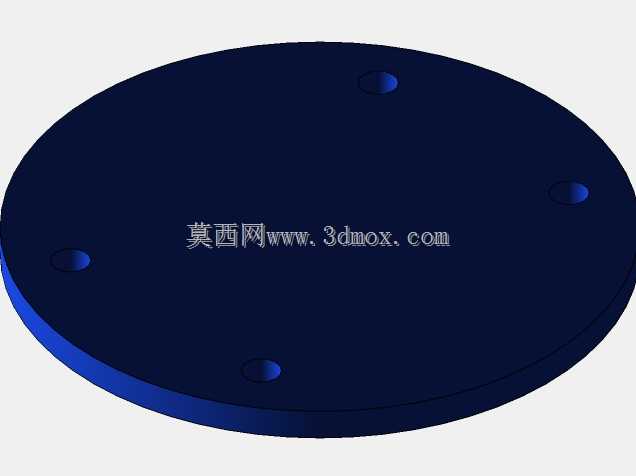

　　活动钳身与固定钳身之间采用燕尾导轨配合，导轨面经过刮研处理，保证活动钳身进给过程的直线度，避免出现钳口偏斜、夹持力不均的问题，导轨配合间隙可通过侧边的调节螺钉进行调整，长期使用出现磨损后可通过调整间隙恢复配合精度，延长工装整体使用寿命。从安装边界来看，回转底座设置三个均布的安装孔位，可通过螺栓固定在标准钳工台工作台面上，安装孔位适配常规M10-M12规格的安装螺栓，底座底部加工有定位止口，可与工作台面的定位槽配合，保证安装后钳身的位置精度，整体安装后钳口高度距离工作台面约150mm-180mm，符合人工操作的人机工程学高度，长时间操作不易产生疲劳。

　　整体结构的尺寸设计适配常规中小型零件的装夹需求，钳口最大张开量可覆盖150mm以内的工件夹持，钳身主体采用铸铁材质铸造而成，具备良好的刚性与减震性能，可承受铣削、錾削等工序产生的冲击载荷，不会出现明显的变形或振动，保证加工过程的稳定性。在实际应用场景中，这类台虎钳不仅是金工实训、维修车间的必备工装，也常作为小型加工中心、钻床的辅助夹具，用于装夹小型异形零件，配合角度回转功能可完成斜孔、斜面的加工定位，相比专用夹具具备更强的通用性，可大幅降低多品种小批量加工时的夹具成本。设计过程中重点考虑了操作便利性与维护性，所有配合面均设置有润滑注油孔，可定期加注润滑脂保证丝杠、导轨的运动顺畅，易损件如钳口板、丝杠螺母均采用可更换设计，出现磨损后无需整体更换工装，仅需更换对应配件即可恢复使用性能，有效降低长期使用成本。钳身的受力结构经过优化，夹紧力的传递路径直接作用在钳身主体与底座上，避免应力集中在连接部位，即使承受最大夹紧力时，钳口的平行度偏差也能控制在0.1mm以内，保证装夹精度满足常规机加工的要求。
