壁挂式多层置物货架结构设计方案

　　这款壁挂式多层置物货架，核心应用场景覆盖民用家居书房、客厅墙面收纳，商用空间文创店展品陈列、咖啡馆周边物料存放，以及小型办公区域文件、常用工具的就近存取，区别于落地式货架的占地属性，它完全依托墙面承载，不占用地面活动空间，适配层高2.2米以上的平整实体墙面安装，对于小户型空间、窄过道旁的闲置墙面有极高的空间利用率。

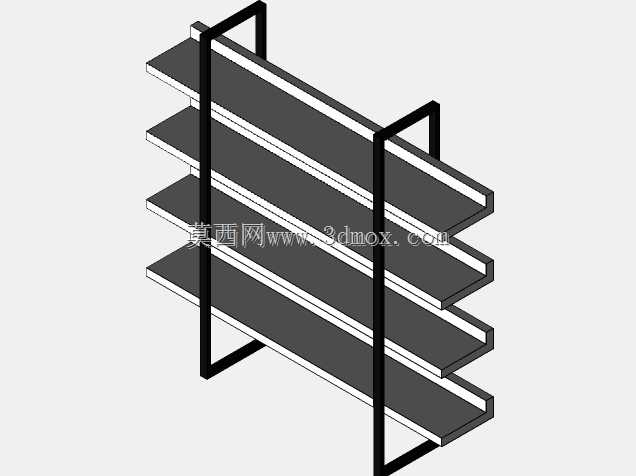

　　从实际用途来看，四层水平置物层板可根据放置物品的高度灵活预留层间间距，单层层板的有效置物宽度可覆盖常规墙面1.2米至1.8米的安装区间，层板深度控制在200毫米至250毫米区间，既可以放置厚度较大的精装书籍、装饰摆件，也能承托小型绿植、常用餐厨调料罐、办公收纳盒等物品，不会因为层板过深导致物品取放不便，也不会因为深度不足造成小件物品滑落。两侧的立式金属支撑框架采用矩形空心型钢焊接成型，框架整体做哑光黑色防锈喷塑处理，既保证结构强度，也适配多数现代简约、工业风的空间装修风格，支撑框架与墙面的固定点设置在框架上下两端的横向连接段，每个支撑框架配置2个膨胀螺栓固定点位，安装时需保证两个支撑框架的水平度偏差不超过2毫米，避免层板安装后出现倾斜。

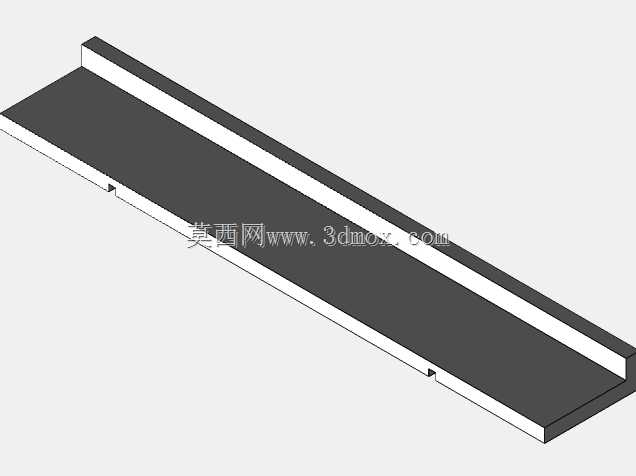

　　设计思路上优先考虑安装后的受力合理性，层板采用实木颗粒板压贴耐磨防火饰面，边缘做45度倒角封边处理，避免尖锐边角造成磕碰，层板与金属支撑框架的连接采用隐藏式卡扣结构，从外部看不到连接螺丝，保证外观的整体性，同时卡扣结构支持层板高度的无级调整，使用者可根据实际存放物品的高度，随时调整每层之间的间距，不需要额外拆卸整体框架。在受力校核阶段，单层层板的中部集中载荷按照15千克进行静力学仿真，层板最大挠度控制在1毫米以内，金属支撑框架的侧向抗倾覆力矩满足满负载状态下100牛水平侧向力无变形的要求，避免放置重物后出现层板下弯或者框架歪斜的问题。

　　安装边界方面，这款货架仅适配实心砖墙、混凝土承重墙安装，禁止在石膏板隔墙、空心砖墙面无背板加固的状态下直接安装，安装时最下层板距离地面的高度建议控制在800毫米至1000毫米区间，最上层板距离天花板的预留高度不小于300毫米，方便高层物品的取放，两个支撑框架之间的安装间距需要与层板长度严格匹配，安装前需使用水平仪校准两个框架的安装基准线，固定膨胀螺栓时需保证螺栓埋入墙体的深度不小于60毫米，确保连接强度。日常使用过程中，重物建议均匀放置在层板中部区域，避免单侧集中载荷过大造成层板受力不均，层板表面的防火饰面可直接用湿抹布擦拭清洁，金属支架的喷塑层具备耐刮擦属性，日常轻微磕碰不会出现掉漆生锈的问题。

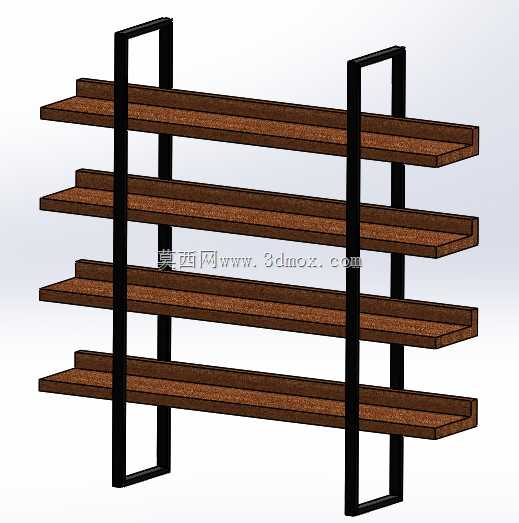

　　从结构细节来看，金属支撑框架的竖向型材截面尺寸为20毫米*40毫米，壁厚1.2毫米，在保证足够支撑强度的同时不会因为型材过粗显得笨重，层板厚度为18毫米，表面的棕色木纹纹理与黑色金属框架形成视觉对比，适配多数空间的配色需求，层板后侧与墙面之间预留5毫米的间隙，避免墙面不平整导致层板无法贴合安装基准，同时该间隙也可作为小型线缆的走线通道，若在层板上放置小型台灯、装饰灯带等用电设备，线缆可顺着间隙隐藏布置，保持外观整洁。不同于常见的打孔安装置物架，这款货架的支撑框架在设计时预留了可拆卸的装饰盖板，固定螺栓安装完成后可扣上同色盖板，完全隐藏固定点位，进一步提升外观的整体性，拆卸时仅需撬开装饰盖板即可拧下螺栓，不会在墙面留下过于显眼的安装痕迹。
