工业用方管焊接钢结构平台承重框架

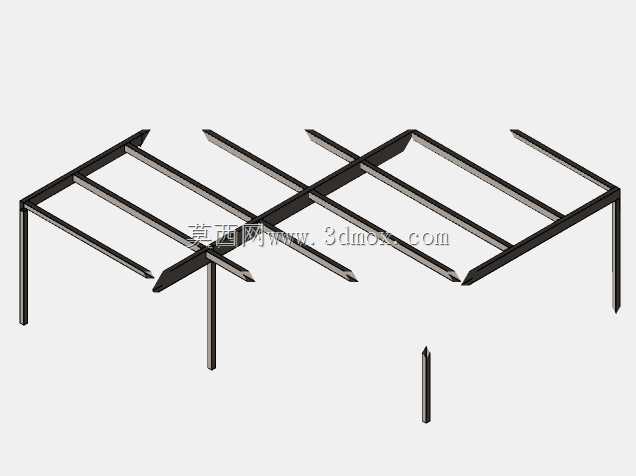

　　这类方管焊接成型的钢结构承重框架，多应用在工业厂房夹层搭建、设备承重基座、临时作业平台、仓储阁楼的受力支撑层场景，核心作用是替代传统现浇混凝土楼板的承重受力结构，在自重更轻的前提下满足均匀荷载下的承重需求，同时大幅缩短现场施工周期，适配装配式施工的作业要求。从结构设计逻辑来看，整个框架采用等截面矩形方管作为主受力构件，主龙骨沿跨度方向通长布置，次龙骨按照固定间距垂直排布在主龙骨上方，形成纵横交错的网格受力体系，四根竖向支撑方管直接承接主龙骨的端部荷载，将上部荷载直接传递至地面基础，没有多余的传力路径，避免了应力集中带来的局部变形风险。设计过程中优先考虑了焊接工艺的可操作性，所有构件的连接节点均采用贴合角焊缝设计，

　　没有复杂的相贯线切割要求，普通车间的二保焊作业即可完成全位置焊接，不需要特殊的工装夹具辅助定位，单组框架的拼装焊接效率远高于型钢拼接的同类结构。从安装边界来看，框架的外轮廓尺寸适配常规工业建筑的柱距模数，主龙骨的悬挑段长度控制在方管截面高度的4倍以内，避免悬挑端在集中荷载下出现下挠变形；竖向支撑的底部预留了与基础预埋件焊接的连接端面，现场安装时只需要调整框架水平度后完成支撑脚与预埋件的满焊即可，不需要额外做二次浇筑固定。次龙骨的排布间距充分考虑了上部铺设楼面板的受力要求，不管是铺设花纹钢板、建筑模板还是水泥压力板，都能保证面板在人员行走、设备放置时不会出现局部塌陷，网格间距控制在常规楼面板的允许跨度范围内，

　　不需要额外在次龙骨上增加辅助支撑。整个框架的受力计算按照均布活荷载取值，主龙骨的截面选型满足挠度控制要求，在额定荷载下的最大下挠量不超过跨度的1/500，符合钢结构设计规范里的平台结构变形要求。实际使用中，这类框架可以根据现场的实际跨度需求做模块化拼接，多组框架并排连接后可以形成大面积的作业平台，相邻框架的主龙骨对接位置采用帮条焊连接，保证整体结构的受力连续性，不会出现相邻段沉降不均的问题。和传统的H型钢平台框架相比，方管构件的抗扭性能更优，在承受偏载、水平冲击荷载的时候，构件的侧向变形量更小，不需要额外设置侧向支撑构件，进一步简化了整体结构的组成。焊接节点的设计上，所有主次龙骨的交接位置都采用三面围焊，

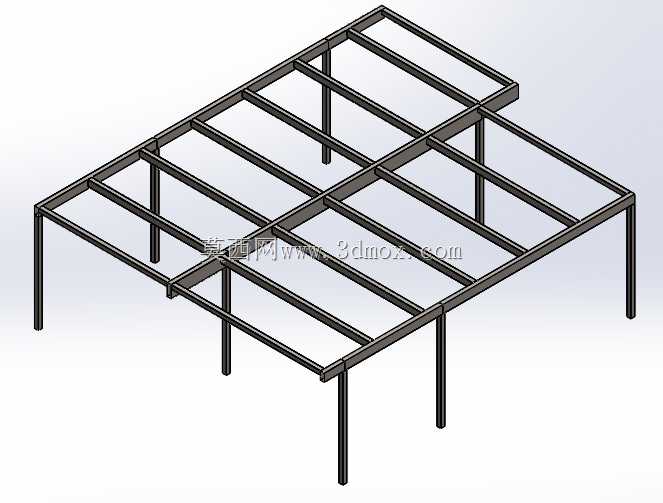

　　焊缝高度不小于较薄方管壁厚的0.7倍，避免节点在长期动荷载作用下出现焊缝开裂的问题；竖向支撑与主龙骨的连接位置增加了三角加强筋板，分散支撑点的集中应力，防止主龙骨在支撑位置出现局部压屈变形。这类结构在实际项目中还可以根据使用需求调整构件的壁厚，当用作重型设备的安装基座时，可以更换更大壁厚的方管，同时加密次龙骨的排布间距，满足重型设备的承重要求；当用作轻型人行通道平台时，可以适当减小方管壁厚，降低整体结构的自重与材料成本。框架的表面处理可以根据使用环境选择喷漆、镀锌等防腐工艺，在潮湿、腐蚀环境下使用时，热镀锌处理后的框架使用寿命可以达到20年以上，不需要频繁做防腐维护。从建模逻辑来看，整个结构采用焊件模块搭建，所有方管构件的截面参数统一，下料时可以实现定尺切割，减少材料的边角料浪费，构件的下料长度可以直接从三维模型中提取，不需要人工二次核算尺寸，大幅降低了下料出错的概率。模型中所有的节点位置都预留了焊接收缩余量，实际生产时不需要额外调整尺寸，按照模型导出的下料单切割即可完成精准拼装。
