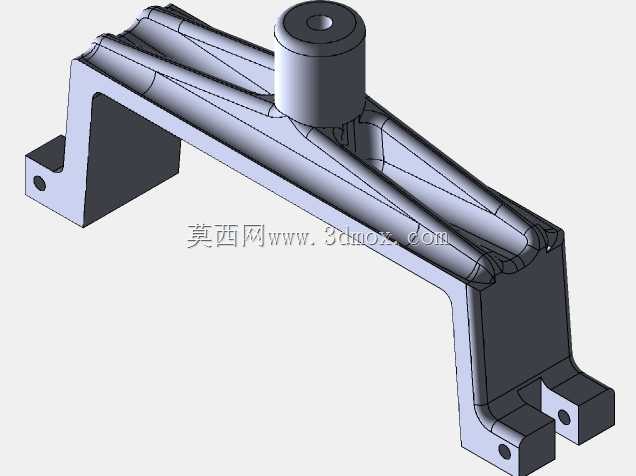

莫利诺德马诺立式支撑进料构件结构设计

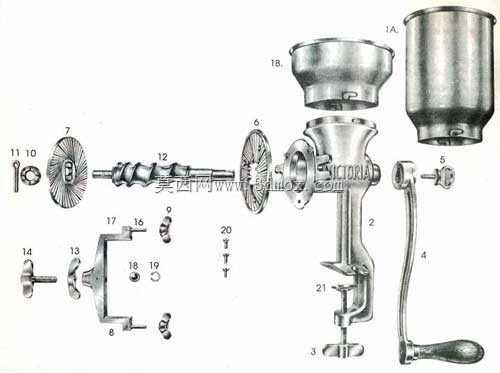

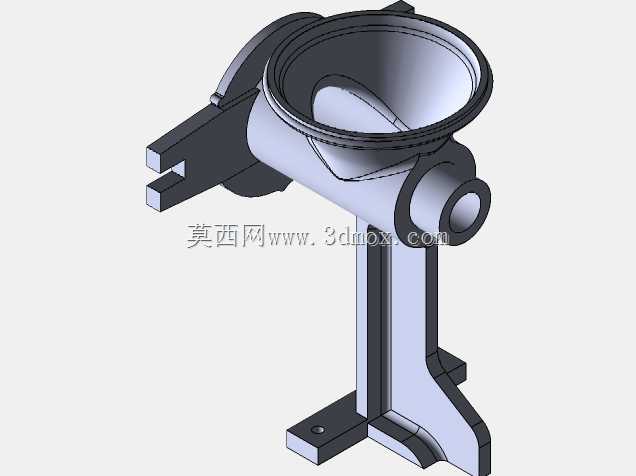

　　该构件属于物料输送处理系统的核心支撑进料部件，常见于小型粮食加工、餐厨废弃物处理、小型粉料输送类设备的进料端，承担物料导入、设备主体支撑、相邻功能部件连接的多重作用。从实际应用场景来看，这类构件多安装在设备的上部进料位置，上方对接敞口式进料区域，下方衔接螺旋输送、研磨挤压等核心功能腔体，侧方预留的轴孔位置用于安装传动组件的支撑端，底部的立式支撑脚直接与设备机架台面通过螺栓锁紧固定，是整个进料段的受力基准件。

　　从功能特性上看，上部的敞口喇叭形进料腔做了圆滑过渡的曲面设计，内壁没有直角死角，能够避免粉料、颗粒料在进料过程中出现架桥、积料的问题，物料顺着曲面可以顺畅滑入下方的输送通道，减少进料阻力。侧方伸出的叉形连接结构是用于对接设备的端盖或者调节组件，对应的安装面做了平面度公差控制，保证连接后没有错位间隙，避免物料从连接缝隙泄漏。侧部的凸台轴孔为同轴度设计，内部用于穿装传动轴或者支撑衬套，孔位的壁厚做了局部加厚处理，能够承受传动轴运转过程中产生的径向载荷，避免长期使用出现孔位变形、轴系卡滞的问题。

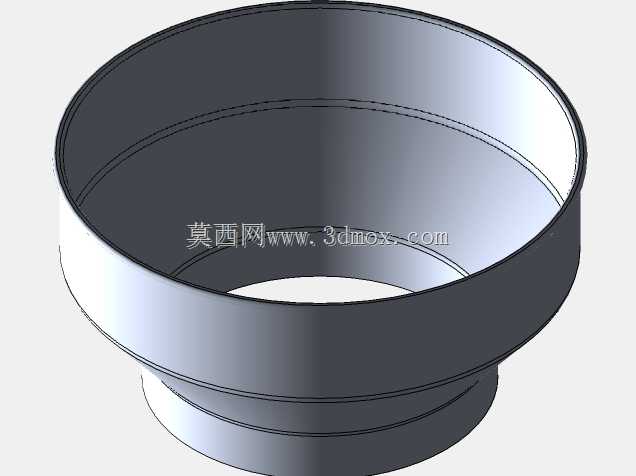

　　设计过程中首先要确定的是安装边界尺寸，底部支撑脚的两个安装孔中心距需要匹配对应设备机架的安装孔位，支撑脚的高度决定了进料腔相对于下方功能腔体的位置高度，要保证物料下落的角度符合物料安息角要求，避免出现物料堆积。上部进料口的法兰边做了外翻加厚设计，一方面是提升敞口位置的结构强度，避免受外力碰撞出现变形，另一方面也可以作为进料筛网、防尘盖板的安装基准面，法兰边的宽度预留了紧固件的安装空间，不需要额外增加连接支架。

　　整个构件的壁厚采用了均匀化设计思路，主体壁厚保持一致，仅在受力集中的轴孔位置、支撑脚与主体连接的位置做了局部加厚过渡，过渡位置全部采用圆角衔接，既可以降低铸造或者注塑成型过程中的应力集中问题，也能减少后续加工过程中的应力变形。立式支撑的截面采用了L型加强结构，相比直板支撑的抗扭、抗弯性能提升40%以上，不需要额外增加加强筋就可以满足上部进料腔满载物料时的承重要求，同时支撑结构的镂空设计也减少了构件整体重量，降低材料成本。

　　在实际选型适配过程中，需要重点核对侧方轴孔的中心高尺寸，该尺寸直接决定了内部传动轴的安装高度，一旦出现偏差会导致传动轴与下方腔体的同轴度超差，出现运转异响、密封件磨损过快的问题。同时上部进料口的内径尺寸要匹配上游的进料管道或者料斗出口尺寸，避免出现进料时物料外洒的问题。底部支撑脚的安装面需要做铣平加工，保证安装后整个构件的垂直度符合要求，避免进料腔倾斜导致物料偏载，加剧一侧内壁的磨损。

　　从结构细节来看，进料腔内部的曲面导流设计经过了多次迭代，最初的直角过渡结构在处理粘性粉料时经常出现积料问题，后续将过渡位置调整为大半径圆弧曲面，同时将曲面的倾斜角度设置为大于物料的滑动摩擦角，即使是湿度稍高的粉料也可以顺畅滑落，不需要额外加装振动辅助进料装置。侧方叉形连接结构的开口尺寸做了公差配合设计，能够适配对应厚度的连接板，安装时可以直接插入定位，减少装配时的调整时间，提升装配效率。
