自立袋灌装封口包装生产线设备结构

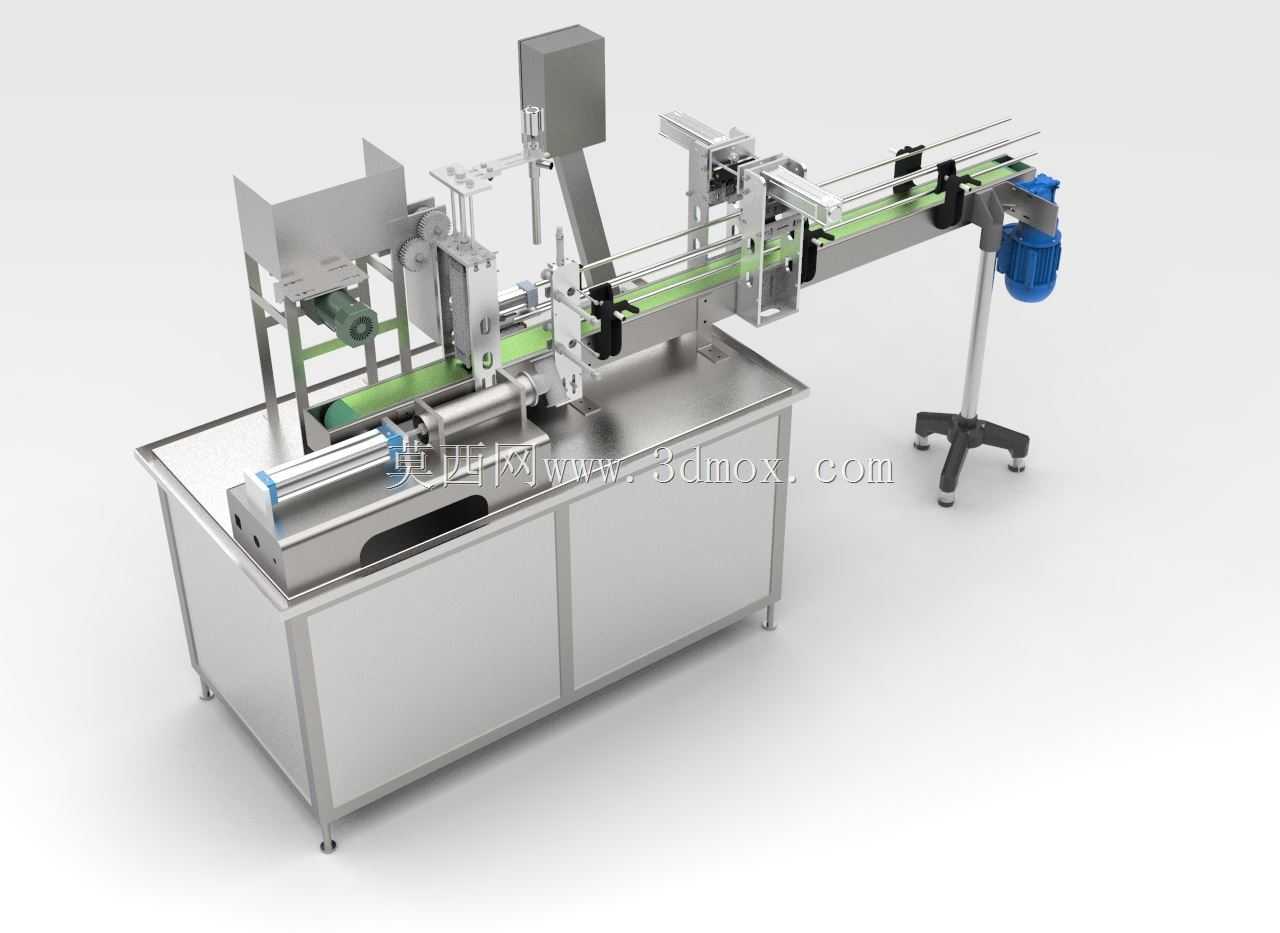

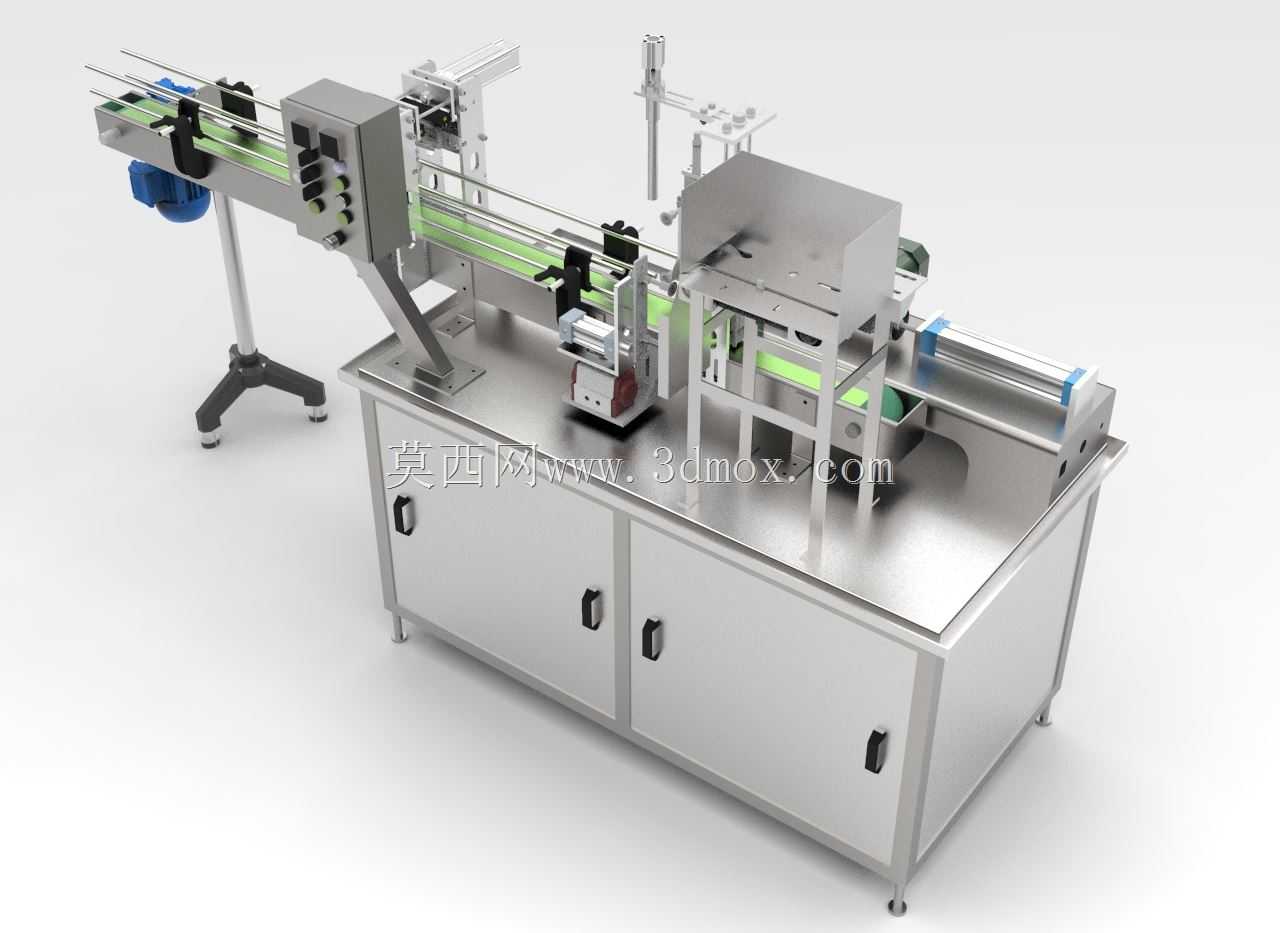

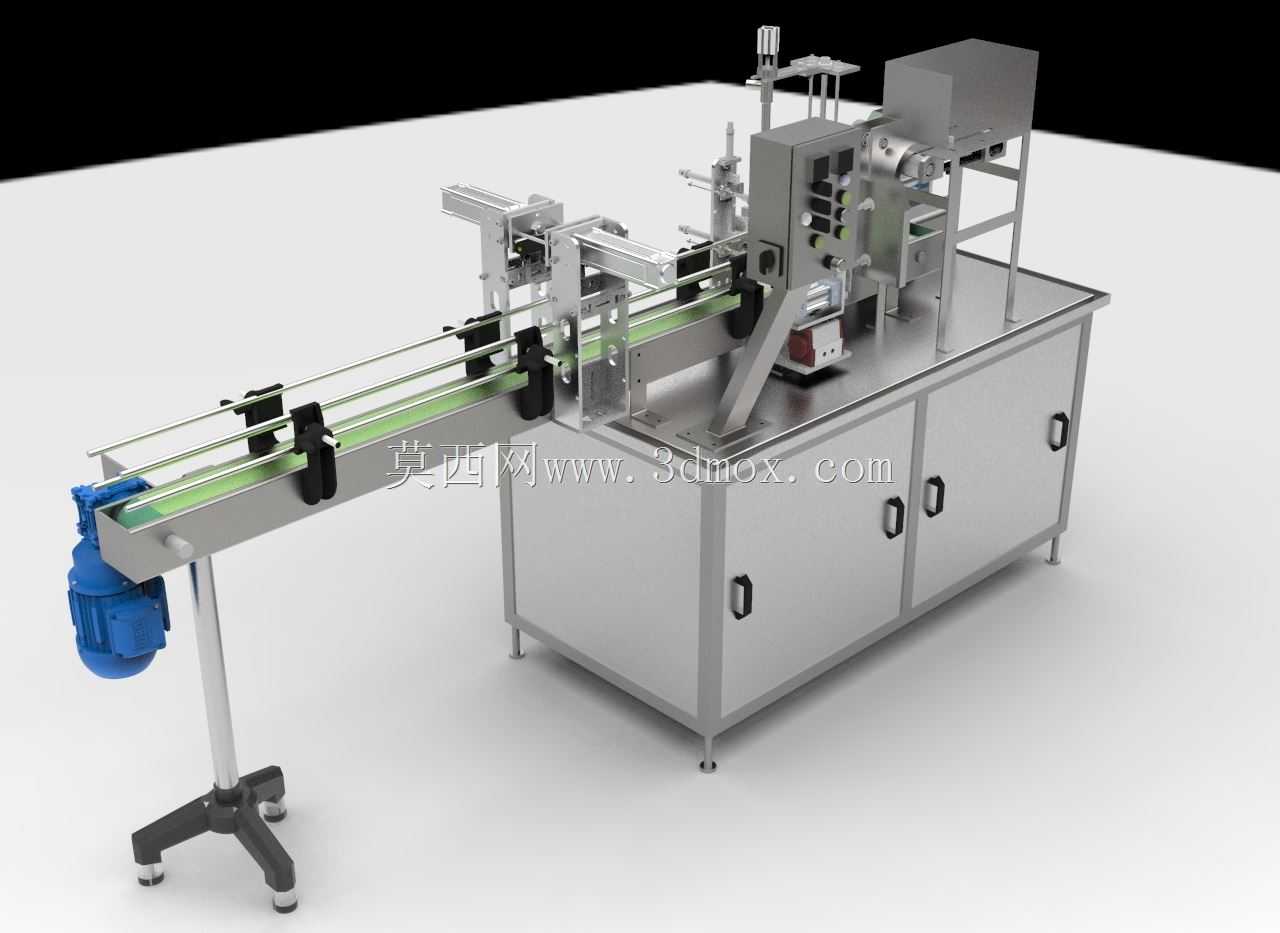

　　这套设备针对预制自立袋的包装工序设计，核心覆盖食品行业流质、半流质品类的袋装封装需求，常见于酱料、饮品、调理食品的终端包装环节，可对接前端熬煮、调配、杀菌工序的出料端，也可衔接后端装箱、码垛的自动化产线，适配车间常规流水线的排布逻辑。从结构布局来看，设备采用下柜上装的分体式设计，下部柜体采用304不锈钢折弯焊接成型，预留四扇带密封胶条的检修门，内部可集成气动控制回路、电气接线排、动力传动组件，柜体底部配置可调支撑脚杯，可根据车间地面平整度调整设备水平度，单台设备的安装占地长度约2.8米、宽度约1.2米、操作面高度约0.85米，上部操作工位的最高点距地面约1.9米，预留顶部维护空间不小于0.5米即可满足日常检修需求，

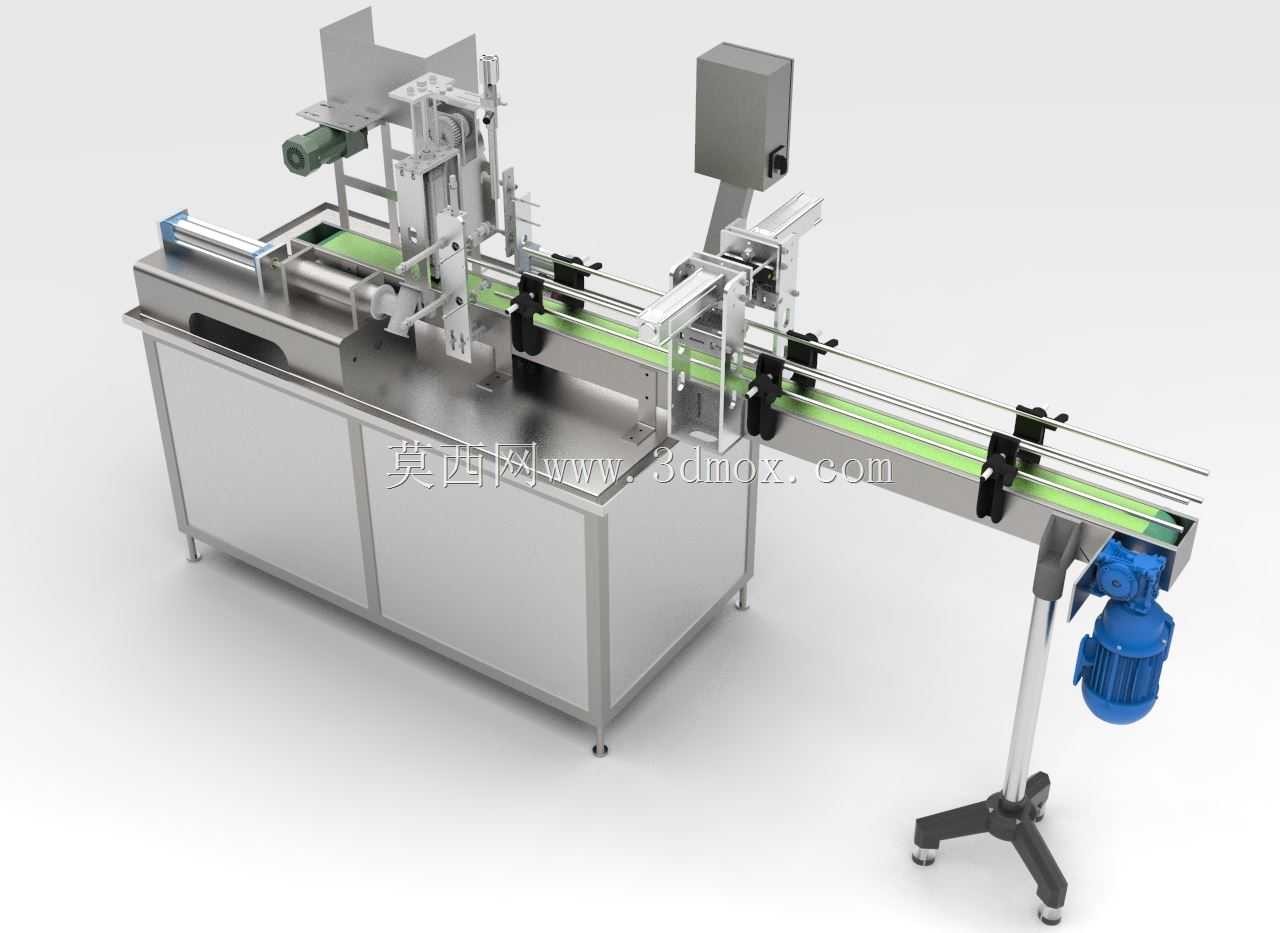

　　设备侧边预留的气源、电源接口统一布置在柜体后侧下部，对接车间公用工程接口时无需额外改造管线走向。前端的输送线采用链板式带定位夹具的结构，夹具间距可根据自立袋的袋宽做无级调整，适配袋宽范围从100mm到220mm的常规自立袋规格，输送线的驱动端布置在设备进料侧下方，采用减速电机配合链轮传动，输送速度可根据产能需求在0-15m/min区间调节，定位夹具上的弹性挡块可在输送过程中牢牢固定袋身，避免灌装、封口工位出现袋身偏移导致的物料洒漏、封口错位问题。设备中部的核心工位依次完成上袋、开袋、灌装、热封、冷压定型工序，上袋工位采用真空吸盘取袋结构，可自动从袋仓内吸取单只预制袋，通过摆臂机构将袋身转移到输送线的定位夹具上，

　　开袋工位配置两组对置的真空吸盘，分别吸附袋身两侧面后反向拉开袋口，同时配套吹气嘴向袋内充入低压空气撑开袋腔，避免灌装时物料沾附在袋口封口区域影响密封效果；灌装工位采用升降式灌装头，灌装过程中灌装头伸入袋腔下部，随着物料注入逐步抬升，减少流质物料的起泡飞溅问题，灌装量可通过活塞缸的行程做精准调节，计量误差可控制在±1%以内；热封工位采用上下对置的加热铜块，加热温度可根据袋材的热封特性在120-220℃区间调整，热封压力通过调压阀控制气缸输出力，保证封口处的热合强度满足运输、存储的密封要求，热封后的冷压工位采用常温金属压块对封口区域做快速冷却定型，避免热封层未冷却定型时出现褶皱、脱开问题。设备的出料端设置成品导出斜槽，

　　完成封口的成品袋从定位夹具上脱离后，顺着斜槽滑落到后续的输送线或者收集箱内，斜槽表面采用光滑的不锈钢板材，避免刮花袋身的印刷图案。从设计思路上，整套设备的外露部件全部采用食品级不锈钢或者食品级工程塑料制作，与物料接触的部位做镜面抛光处理，无卫生死角，可直接用高压水枪冲洗清洁，满足食品生产车间的卫生管控要求；所有传动部件的外侧都设置可拆卸的安全防护罩，防护罩上配置安全联锁开关，一旦防护罩被打开，设备立即停止运行，避免操作人员误触运动部件造成工伤；设备的操作面板布置在上部机架的侧边，采用触控式人机界面，可实时显示设备运行速度、各工位温度、累计产量等参数，操作人员可快速完成参数调整、故障复位操作。在实际产线排布时，该设备可单独作为单机使用，由人工完成袋仓补袋、成品收集工作，适合中小产能的生产场景，也可搭配自动上袋机、重量检测机、金属检测机、喷码机组成全自动化的包装生产线，适配大规模量产的需求，设备的机架预留了多个扩展安装位，后期加装功能组件时无需重新改动主体机架结构，可降低产线升级的改造成本。设备的气动系统全部采用标准气动元件，气源压力要求稳定在0.5-0.7MPa，耗气量约0.3m³/min，车间常规的压缩空气系统即可满足供气需求，电气系统采用三相380V供电，整机装机功率约4.5kW，无需单独配置大功率供电线路，常规车间配电即可满足安装要求。
