分体式承压太阳能热水系统结构设计

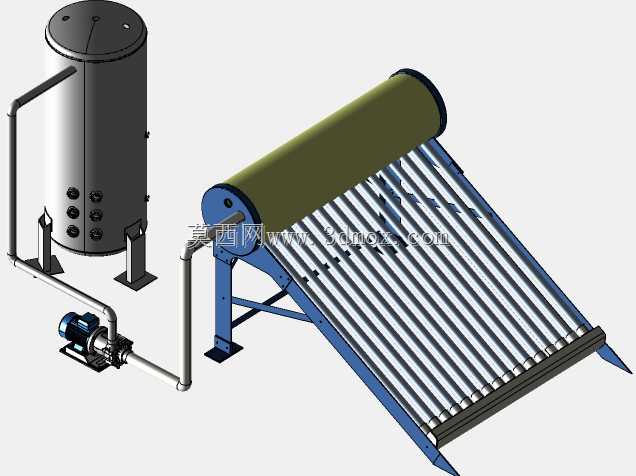

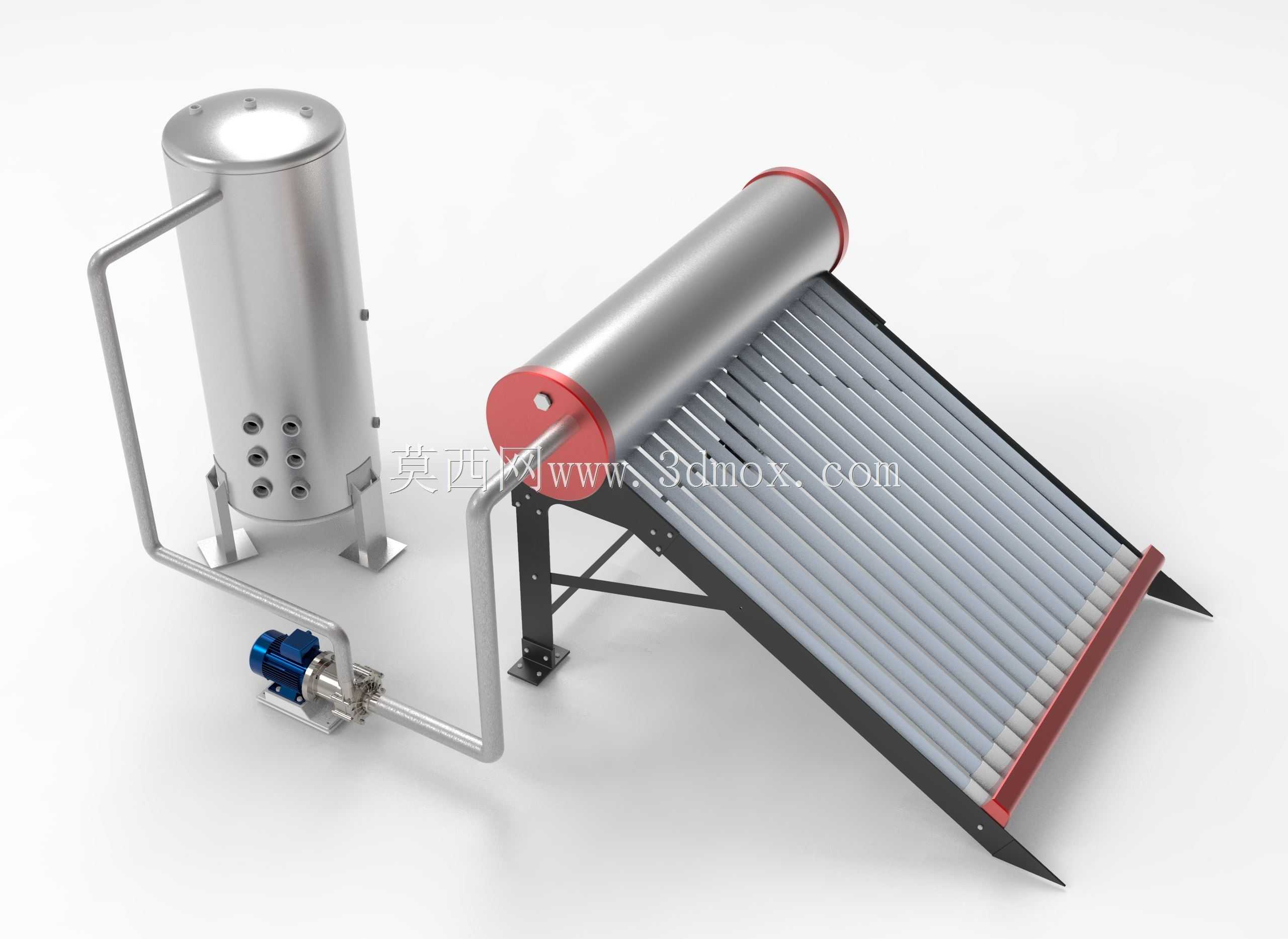

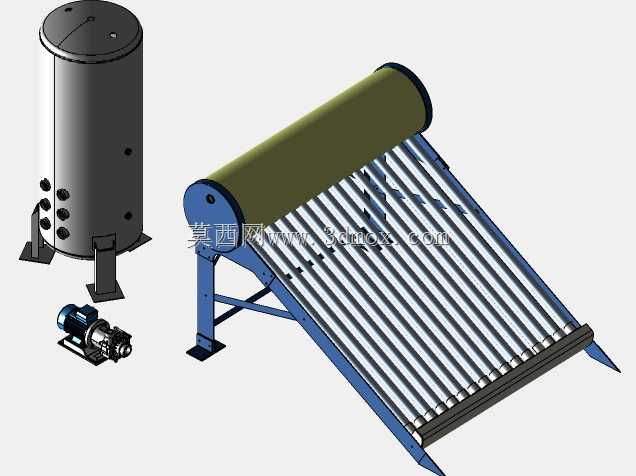

　　这套分体式太阳能热水装置的三维结构，核心围绕民用住宅、小型商用建筑的集中供热水需求搭建，区别于传统一体式太阳能的安装限制，将集热单元与储水单元拆分布置，适配更多建筑外立面、屋面的安装场景。从结构布局来看，倾斜布置的真空管式集热阵列是核心换热部件，集热管采用平行等距排布，端部分别通过红色密封端盖与集热联箱固定，联箱外壳采用不锈钢材质做防腐处理，内部预留介质流道，可实现换热介质在集热管与储水箱之间的循环流动。储水罐体采用立式承压结构设计，罐体周身预留多个标准接口，分别对应冷水进水、热水出水、循环介质进出、排污、温度传感器安装等功能，接口位置经过排布优化，避免管路安装时出现干涉，罐体底部采用三点式支脚支撑，支脚预留地脚安装孔，

　　可直接固定在混凝土屋面或设备平台上，支脚高度经过核算，预留出底部管路连接与检修的操作空间。集热阵列与储水箱之间通过不锈钢管路连接，管路上串接的小型离心泵作为循环动力部件，泵体通过支架固定在临近储水箱的安装平面上，进出口采用活接结构与管路连接，方便后期维护更换。集热单元的支撑支架采用型材焊接结构，支架的倾斜角度根据国内大部分地区的太阳高度角做了通用化设计，支架底部同样预留安装固定孔，可根据屋面实际情况选择膨胀螺栓固定或配重压载固定，避免破坏屋面防水层。从设计思路上，整套结构优先考虑安装适配性，分体式布局允许集热单元安装在采光最优的屋面朝南区域，储水单元可布置在室内、阳台或设备间，减少冬季管路冻堵风险，同时降低屋面承重荷载。

　　管路走向采用最短路径原则，减少弯头数量以降低循环阻力，所有管路转弯处采用标准弯头连接，焊缝位置预留焊接操作空间，方便现场施工。储水箱的容积与集热阵列的采光面积做了匹配设计，可满足常规3-5人家庭的日常热水使用需求，罐体内部预留了电辅助加热的安装空间，可在连续阴雨天气时补充加热，保证热水供应稳定性。集热管与联箱的连接采用密封胶圈压接结构，无需焊接，现场组装时可快速拼接，降低安装难度，端盖的红色结构除了密封固定作用外，也起到端部防护作用，避免集热管端部受外力碰撞破损。循环泵的选型匹配整套系统的管路阻力与流量需求，泵体采用低噪音设计，适合临近居住空间安装使用。整套模型的所有部件都按照实际工程尺寸建模，安装边界清晰，集热单元的倾斜投影尺寸、

　　储水箱的安装占地尺寸、管路的最小转弯半径都有明确体现，结构设计人员可直接参考该模型进行不同安装场景的适配调整，也可基于该结构进行不同容积、不同集热面积的系列化产品改型，比如针对小型商用场景加大储水箱容积、增加集热管数量，或是针对高层住宅阳台场景调整集热板尺寸与储水箱安装位置。在细节处理上，储水箱的接口都采用标准管螺纹设计，可直接匹配市面上通用的水暖配件，无需定制特殊连接件；支架的型材截面尺寸经过强度校核，可承受12级大风荷载与常规积雪重量，保证户外使用的结构安全性；管路的保温层安装空间也在建模时做了预留，后期施工时可直接在管路外包裹保温材料，减少热量损耗。
