自立袋三角底成型夹钳结构设计

　　这套夹钳结构主要应用在软包装生产线上的自立袋成型工位，针对doypack自立袋底部三角折边的压合定型工序设计，是制袋设备上直接接触袋体完成成型动作的核心执行部件。在软包装加工流程里，自立袋的底部三角折边成型质量直接决定了成品袋灌装后的站立稳定性，传统平压式夹具容易出现折边偏移、底部褶皱、封边错位的问题，这套夹钳通过配对的凹凸咬合结构，能在袋体输送到位后精准夹住底部折边区域，配合热封或压合工位完成三角底的定型作业。

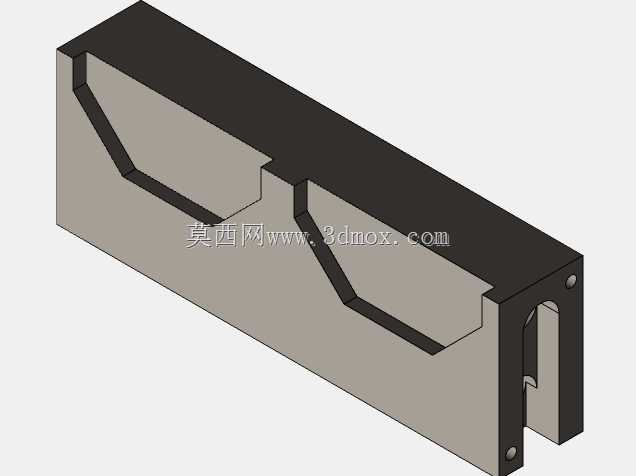

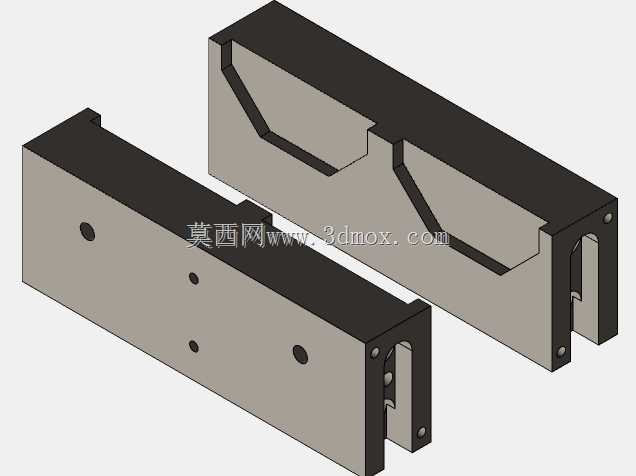

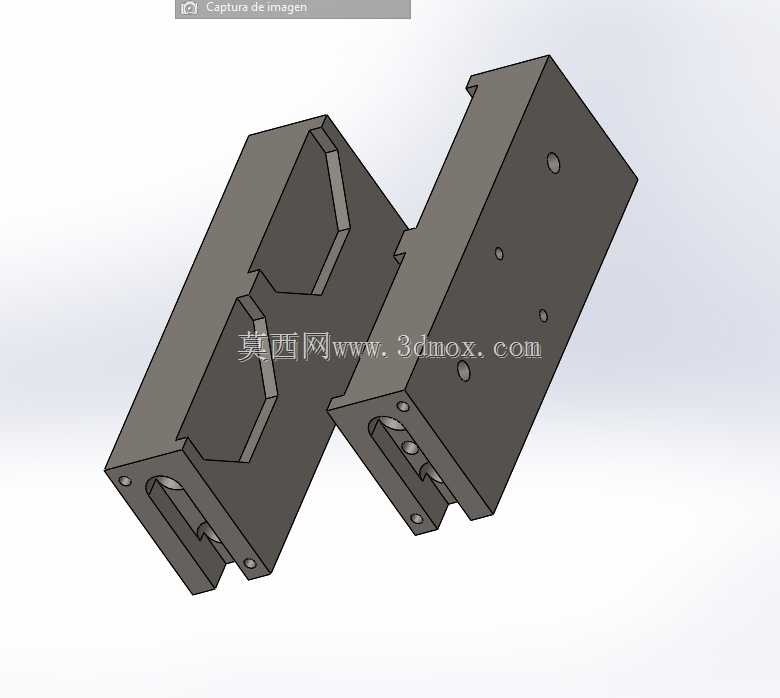

　　从结构设计逻辑来看，整套夹钳采用左右配对的分体式设计，两个夹块的咬合面做了与三角底折边完全匹配的阶梯型轮廓，咬合时能将袋体底部的两层薄膜精准定位在预设的折痕位置，不会出现薄膜滑移的情况。夹块主体采用一体式加工结构，安装侧预留了与驱动机构连接的定位孔与安装槽，可直接适配直线往复驱动的夹钳开合机构，不需要额外做转接件就能完成装配。夹块的非工作面做了减重槽设计，在保证整体结构刚性的前提下降低了运动部件的重量，能减少驱动端的负载，提升夹钳开合的响应速度，适配高速制袋线的节拍要求。

　　在安装边界方面，夹块的整体外形做了倒角处理，避免开合过程中与周边的袋体导向板、输送辊轮发生干涉，咬合面的边缘做了小圆角过渡，防止夹合过程中刮破薄膜材料。夹块上的定位销孔与安装螺孔采用同轴度公差控制，装配时能快速完成对位，不需要反复调整咬合间隙。咬合面的平面度控制在0.02mm以内，保证夹合时整个折边区域受力均匀，不会出现局部压合过紧导致的薄膜变形，或是局部压力不足导致的折边定型不到位的问题。

　　实际生产场景中，这套夹钳可适配不同厚度的复合薄膜材料，通过调整驱动端的开合行程，就能兼容不同规格尺寸的自立袋三角底成型需求，不需要更换整套夹块就能完成小范围的规格切换。夹块的咬合深度经过反复验证，刚好能覆盖三角底的整个折边区域，不会夹到袋体的侧边封合位置，避免影响袋身的外观质量。夹块的材质选用耐磨的模具钢加工，表面做硬化处理，长期反复开合夹合也不会出现咬合面磨损塌陷的问题，能长时间保持成型精度，减少设备维护时的备件更换频率。在设备调试阶段，这套夹钳的配对结构自带定位导向功能，两个夹块合拢时能通过轮廓的自导向修正微小的安装偏差，降低现场调试的难度，缩短设备换型的调整时间。
