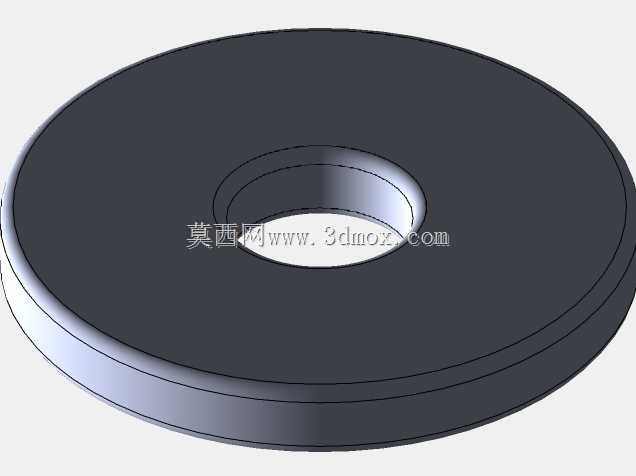

弯管机用积分器电机减速器配套盘轮结构

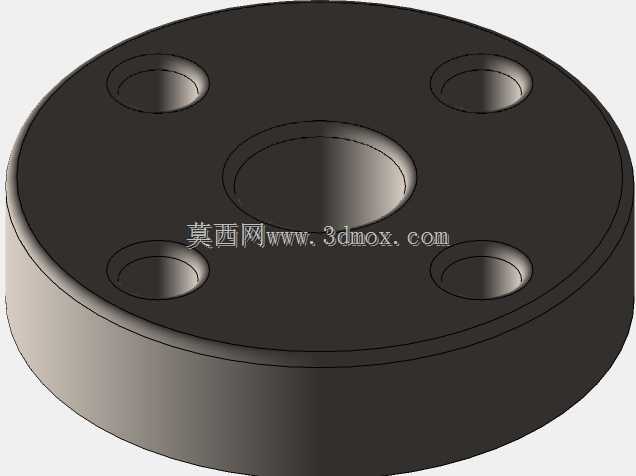

　　在管材加工车间的日常生产场景里，这类盘形轮件是弯管设备传动端的核心配套部件，主要和积分器电机减速器输出端配合，承担管材进给过程中的承托、导向与动力传递作用。车间里加工不同管径的金属管材时，弯管作业需要稳定的线速度匹配，轮件的中心孔直接和减速器输出轴做同轴装配，孔位的公差设计按照过渡配合要求做了预留，装配时不需要额外做衬套补偿就能保证轴与轮的同轴度，避免高速转动时出现径向跳动，影响管材进给的直线度。

　　从实际使用场景来看，管材弯曲加工过程中，轮件的外圆柱面直接和管材外壁接触，轮体的厚度设计参考了车间常用管材的直径范围，覆盖常规小口径到中等口径金属管的加工需求，轮体边缘做了微小的圆角过渡，避免硬棱划伤管材表面的防锈涂层或者金属本体，尤其是加工薄壁不锈钢管、铜管这类表面要求高的管材时，这个细节能大幅降低后续表面处理的工作量。轮体的两个端面都做了平行度公差控制，和安装基准面贴合时不会出现偏斜，保证转动过程中轮面始终和管材进给方向垂直，不会出现管材跑偏、送进偏移导致的弯管角度误差。

　　设计这类轮件的时候，首先考虑的是长期往复转动下的耐磨性能，轮体的整体结构采用等厚度圆盘加中心沉孔的设计，沉孔的深度刚好覆盖减速器输出轴的轴伸长度，装配后轴端不会突出轮体端面，避免和外部的护罩、管材送进轨道发生干涉。轮体靠近外圆的位置做了一圈浅槽结构，这个槽的作用是在安装时可以配合卡箍或者定位销，和外部的传动护罩做软连接，防止加工过程中产生的金属切屑、冷却液溅入中心轴的配合位置，长期使用下不会因为切屑卡滞导致转动阻力变大，增加减速器的负载。

　　安装边界方面，轮体的外径尺寸适配常规小型弯管机的辊轮安装位，中心孔的键槽尺寸按照标准平键规格设计，不需要单独定制非标键就能完成装配，轮体的总厚度控制在安装位的两个侧挡板间距范围内，装配后侧挡板和轮体端面之间预留0.2到0.5毫米的间隙，既不会因为间隙过大导致轮体轴向窜动，也不会因为间隙过小出现转动时的端面摩擦。在和积分器电机减速器配合时，轮体的转动惯量经过匹配计算，不会超出减速器输出端的惯量匹配范围，电机启动、换向、变速时不会出现明显的冲击，保证管材送进速度的稳定性，弯管过程中管材的弯曲弧度过渡更平滑，不会出现局部褶皱、凹坑这类加工缺陷。

　　从功能特性上看，这个轮件除了承担送进辊的作用，在部分弯管工艺里还能作为成型轮的辅助支撑轮，当管材绕成型轮弯曲时，这个轮件从管材的另一侧提供稳定的抵紧力，抵消弯曲过程中管材的回弹应力，保证弯曲角度的一致性。轮体的表面粗糙度控制在合理范围，既不会因为太光滑导致和管材之间摩擦力不足出现打滑，也不会因为太粗糙划伤管材表面。长期使用后如果轮面出现磨损，只需要拆卸中心的紧固螺栓就能快速更换，不需要拆解整个减速器总成，大幅降低车间设备维护的停机时间。

　　在结构设计的细节上，轮体没有做多余的减重孔设计，因为这类安装在输出端的轮件需要足够的转动惯量来稳定转速，尤其是在低速大扭矩送进厚壁管材的时候，实心盘结构的轮件能储存部分转动动能，抵消管材变形带来的负载波动，让减速器的输出扭矩更平稳，避免电机因为负载突变出现过流报警。中心孔的入口处做了倒角导向，装配输出轴的时候能快速对准，不需要反复调整位置就能顺利推入，减少现场装配的难度。
