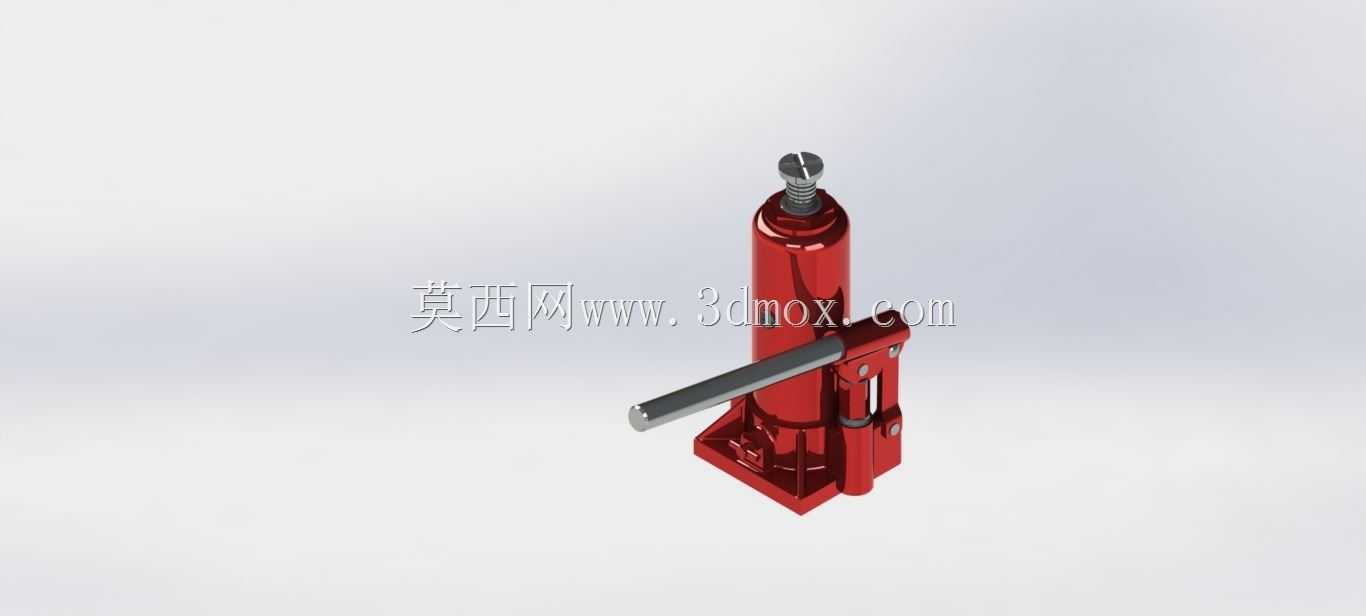

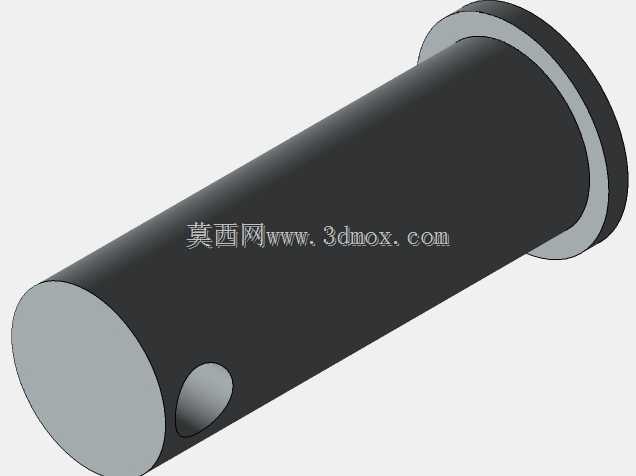

20吨立式液压起重千斤顶结构设计

　　在重型设备维保、车辆抢修、小型构件顶升作业场景里，20吨级立式液压千斤顶是一线作业人员接触频率极高的承重顶升工具，这类设备的三维结构设计，需要完全匹配现场作业的实际受力工况与操作边界，不能只停留在外观曲面的还原上。从实际作业场景来看，这类20吨液压千斤顶常被用于载重货车换胎时的底盘顶升、机加工车间重型机床部件的安装位微调、钢结构拼装时的构件标高校准，甚至是小型仓储场景里重型货柜的移位垫脚作业，不同场景对设备的底座接地面积、顶升行程、操作杆摆幅空间都有明确的硬性要求。

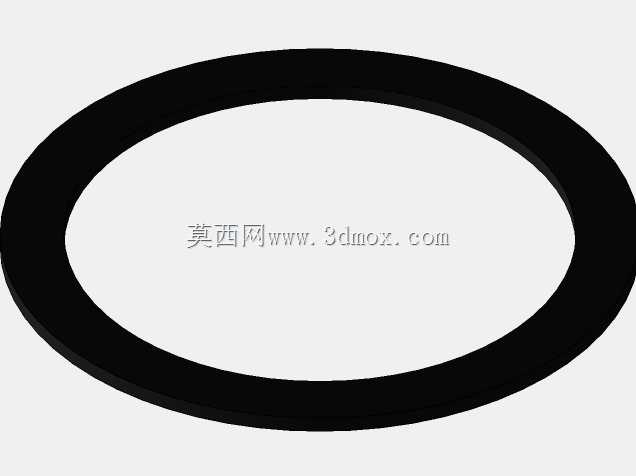

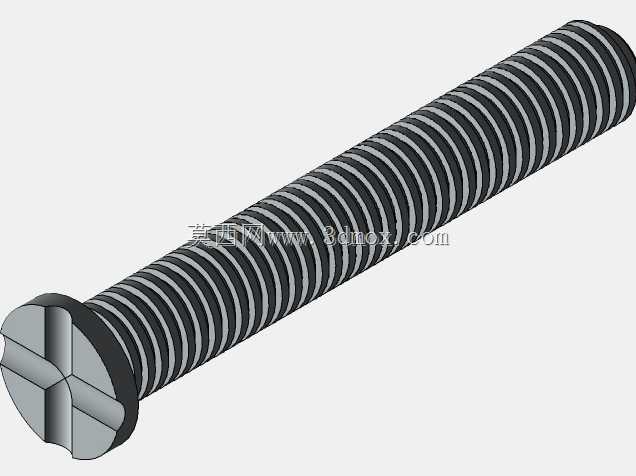

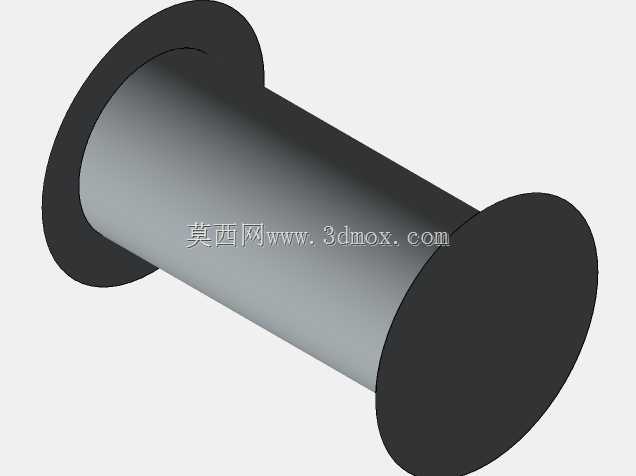

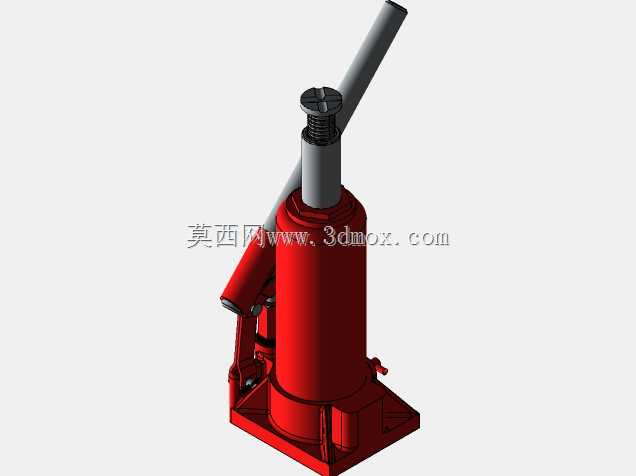

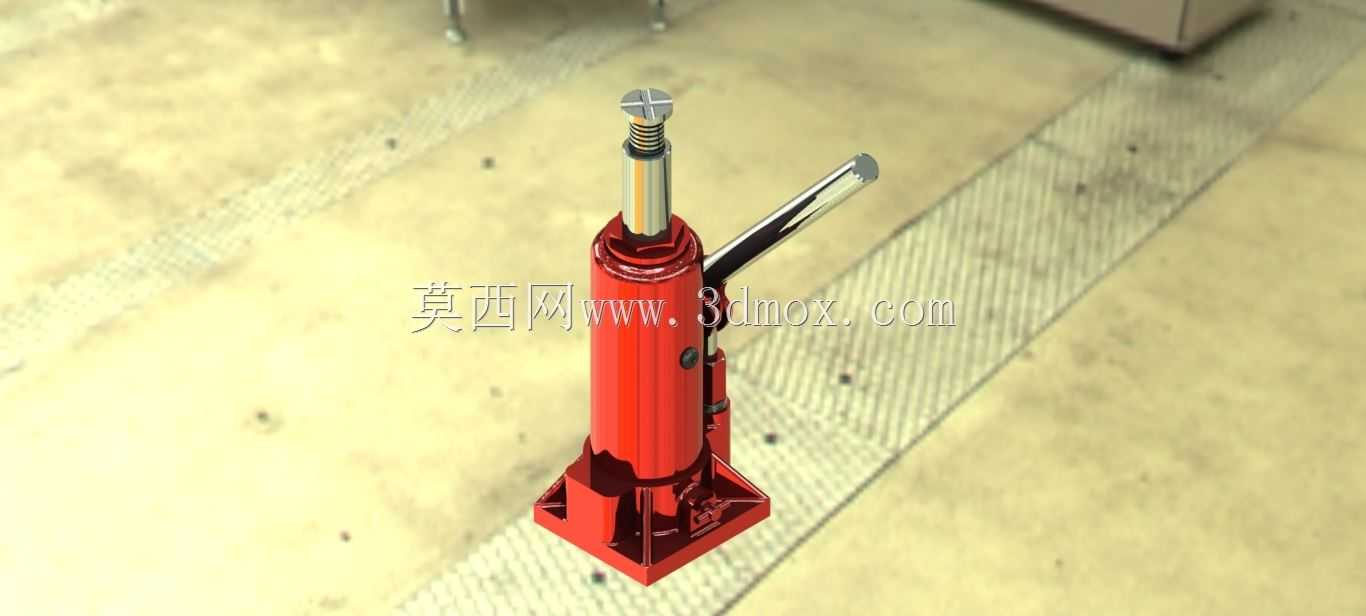

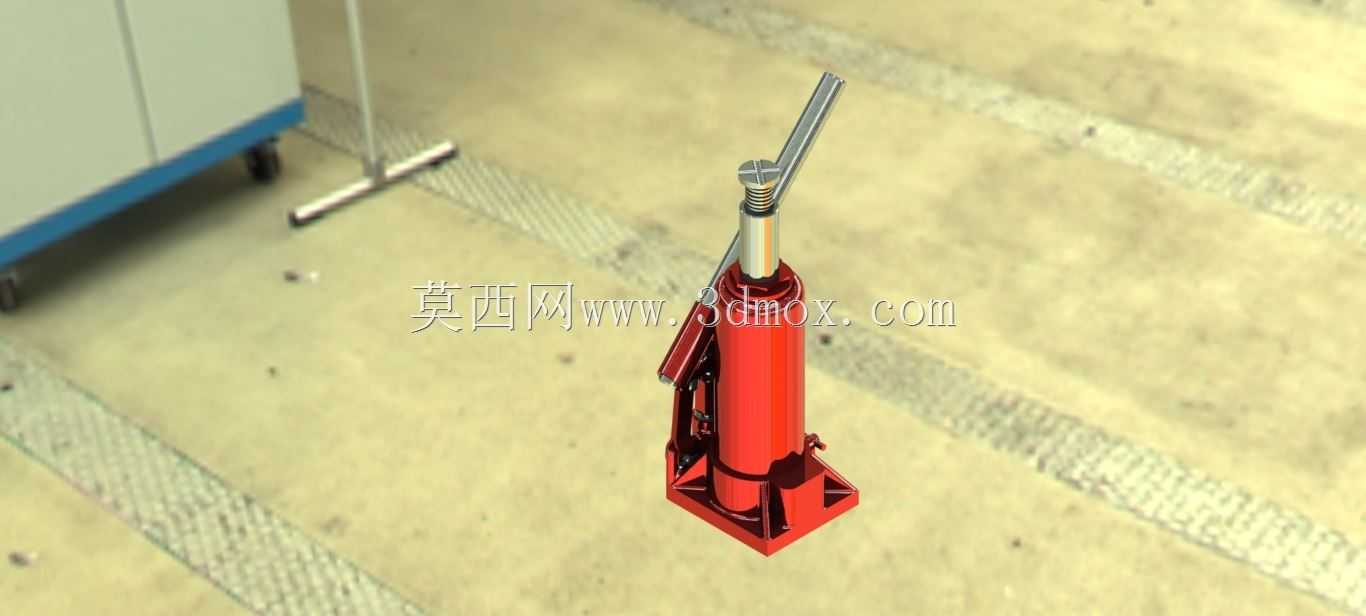

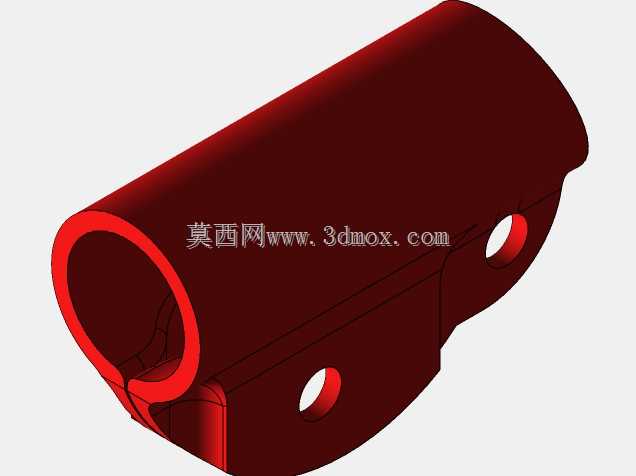

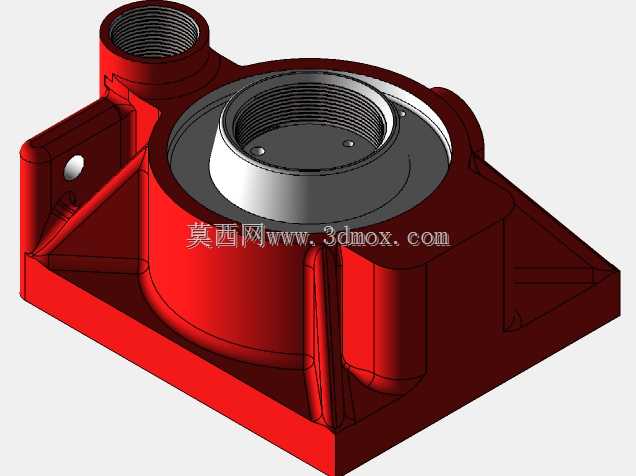

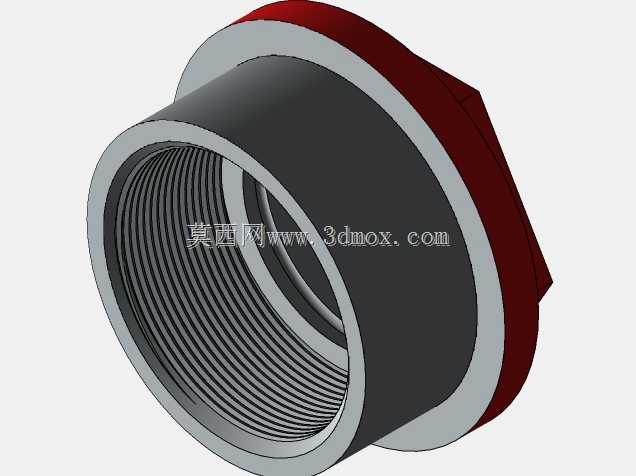

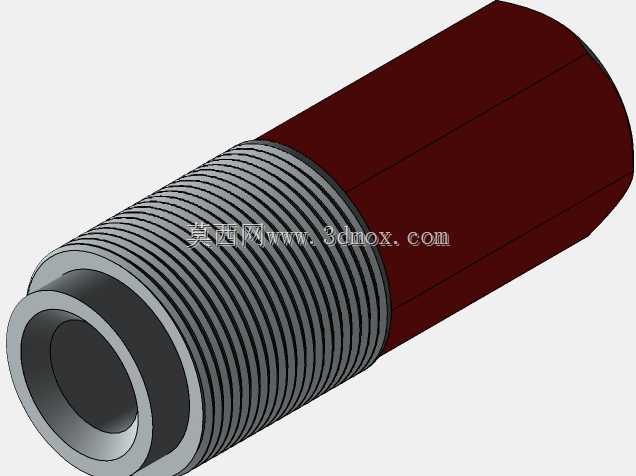

　　从功能特性层面拆解，这款立式液压千斤顶采用单作用柱塞式油缸作为核心顶升执行件，油缸外壁做了加厚处理，能够承受20吨额定载荷下的环向拉应力，避免长期重载使用出现缸筒鼓胀变形的问题。底座采用一体铸造成型的方形结构，接地边缘做了圆角过渡，既能够保证在硬质水泥地面、钢板地面作业时不会出现应力集中压溃地面的情况，也能避免尖锐边角在搬运过程中划伤作业人员。顶部的承托头做了带防滑齿纹的弧形凹槽设计，顶升作业时可以卡住被顶升构件的底部加强筋或者车辆底盘的顶升支点，防止顶升过程中出现构件滑移侧翻的风险。手动压杆的连接位置设置了可摆动的铰接头，作业时压杆可以在一定角度范围内调整操作方位，不需要操作人员严格站在设备正前方操作，在狭窄的车底空间、设备夹缝里作业时，能够大幅降低操作的空间限制。

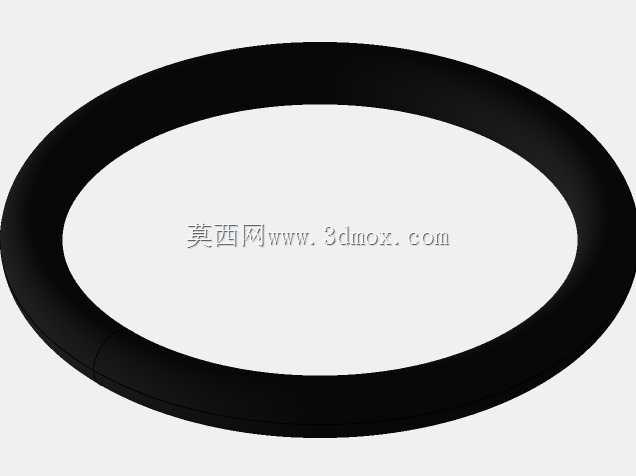

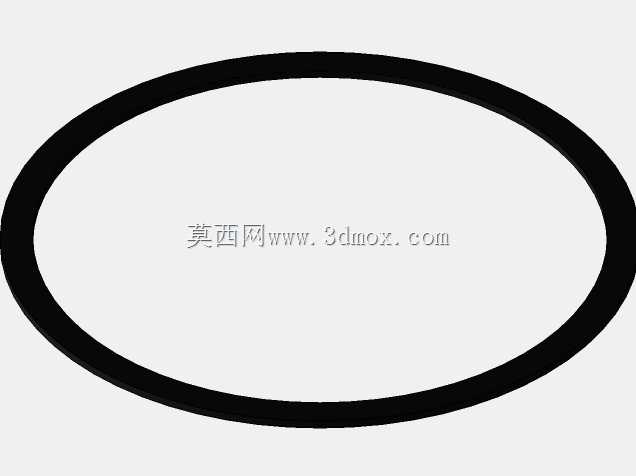

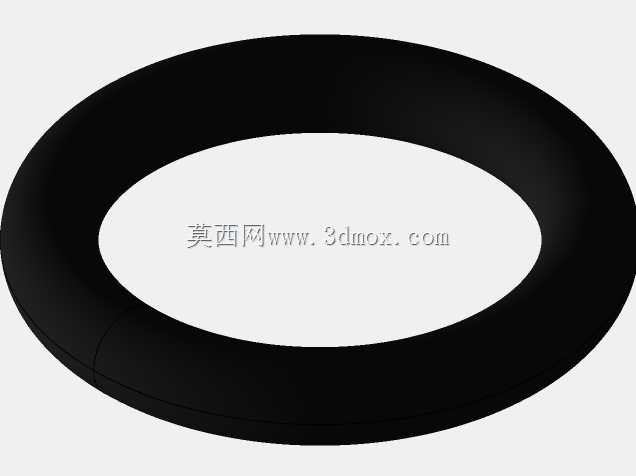

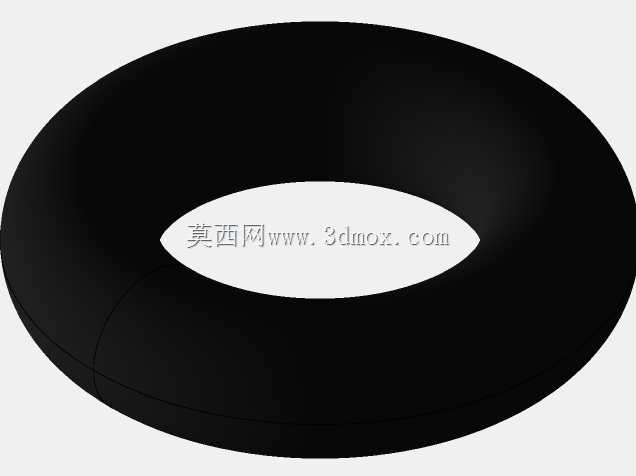

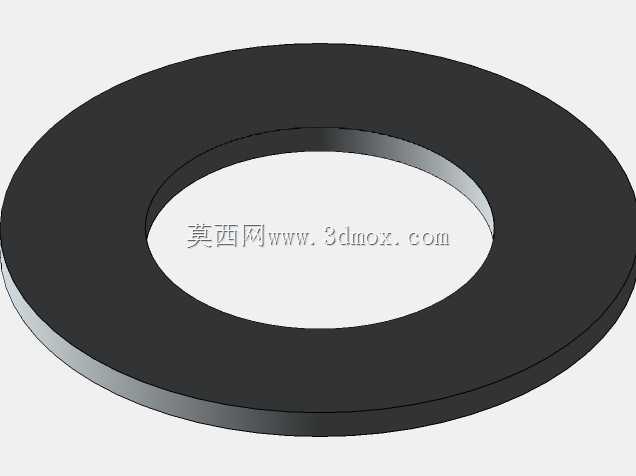

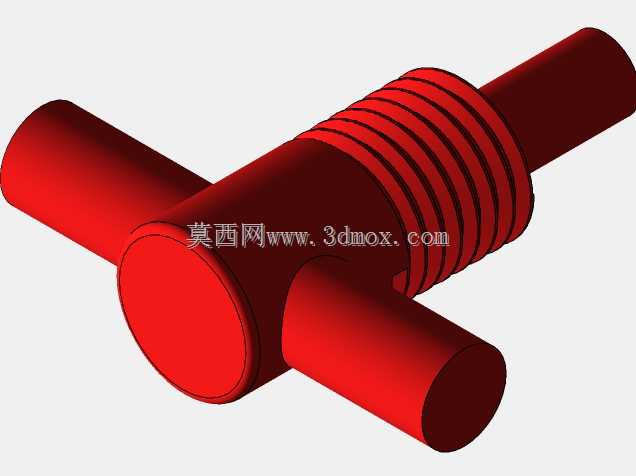

　　设计思路上，整个结构优先遵循可靠性优先的原则，所有受力部件的安全系数都按照1.5倍额定载荷做校核，油缸内部的密封件安装槽位做了公差收紧处理，保证高压油液不会出现渗漏，泄压阀的位置设置在油缸侧面偏低的位置，采用螺旋微调式泄压结构，操作人员可以通过小幅度旋转泄压阀控制柱塞下降的速度，避免重载下快速回落造成被顶升构件的冲击损伤。储油腔与油缸主体做了一体化集成设计，不需要额外外接管路，减少了高压油液的泄漏点，也让整个设备的结构更加紧凑，搬运时不需要额外整理管路部件。

　　从外形尺寸与安装边界来看，这款千斤顶的最低闭合高度控制在230毫米左右，能够伸入大部分载重货车的底盘下方、重型设备的底座间隙内，最大顶升行程达到150毫米，足够覆盖常规换胎作业、设备垫脚调整的高度需求，方形底座的单边长度控制在160毫米以内，不需要过大的平整支撑面就可以稳定放置。手动压杆的最大摆幅半径控制在400毫米以内，作业时预留出半米左右的操作空间就可以完成压油顶升动作，不会因为空间狭窄导致压杆操作卡滞。设备整体的重心完全落在底座的中心区域，即使柱塞升到最高行程位置，整体重心偏移量也控制在底座支撑范围以内，不会因为轻微的侧向力出现倾覆。

　　在结构细节处理上，油缸外壁设置了两道环形加强筋，分别对应柱塞完全伸出时的受力位置和油缸底部与底座连接的位置，能够在不额外增加过多壁厚的前提下提升缸筒的结构刚度，控制设备整体的重量，方便单人搬运转移。压杆的握持段做了滚花防滑处理，手上沾有油污时也能稳定握持发力，不会出现打滑脱手的情况。顶部承托头与柱塞顶端采用活动连接结构，顶升时承托头可以根据被顶升面的角度做小幅度的自适应偏转，保证承托面与被顶升构件完全贴合，避免局部点接触造成的应力集中，既保护被顶升构件的表面不会被压伤，也能让顶升过程的受力更加均匀。油缸侧面设置了清晰的最高行程警示线，柱塞伸出到警示位置时就不能继续加压，避免柱塞脱出缸筒造成安全事故。整个设备的外露金属部件都做了防锈涂层处理，在车间潮湿环境、户外露天作业场景下存放，也不会轻易出现锈蚀卡滞的问题，能够适应不同作业环境的使用需求。
