桌面式超紫外光立体理疗装置结构设计

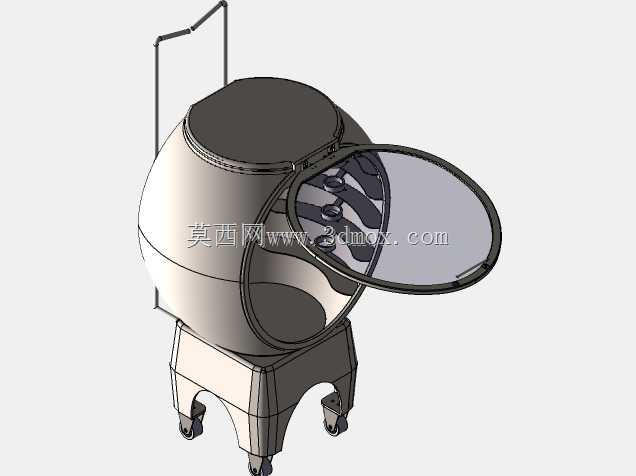

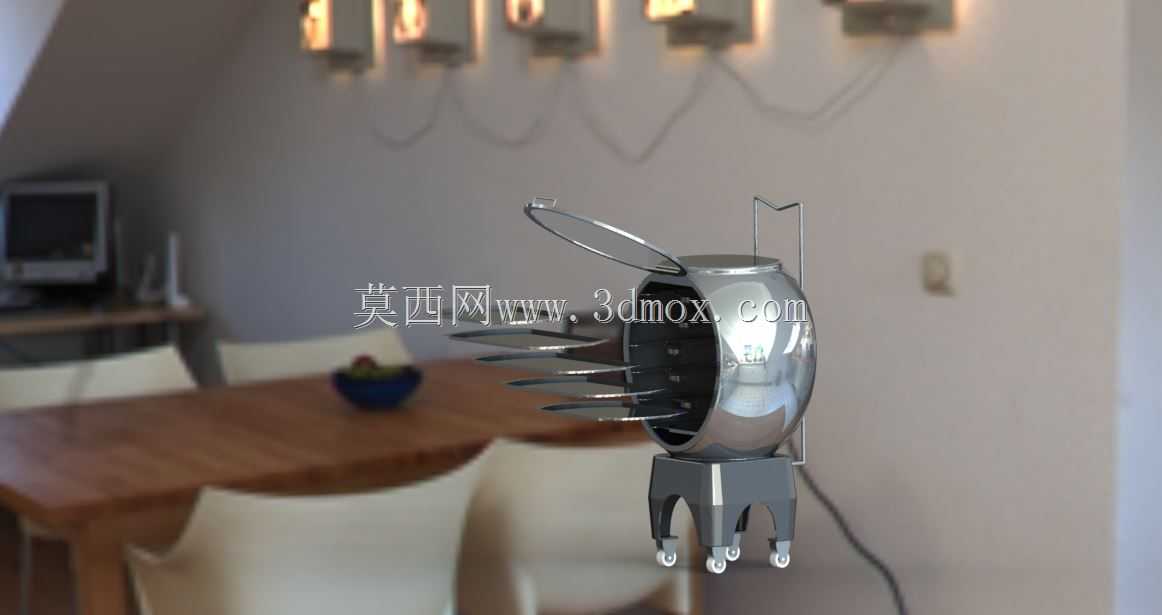

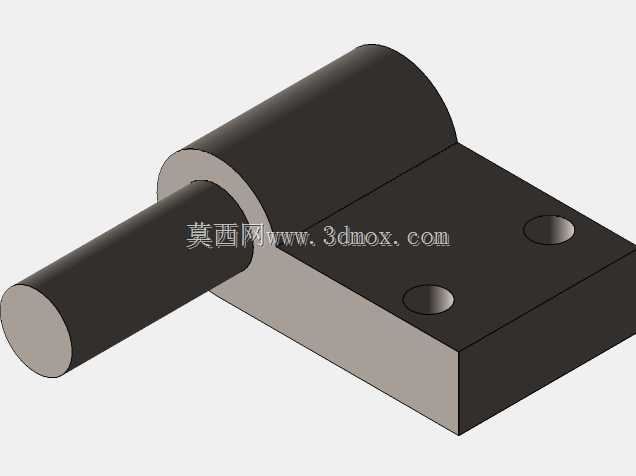

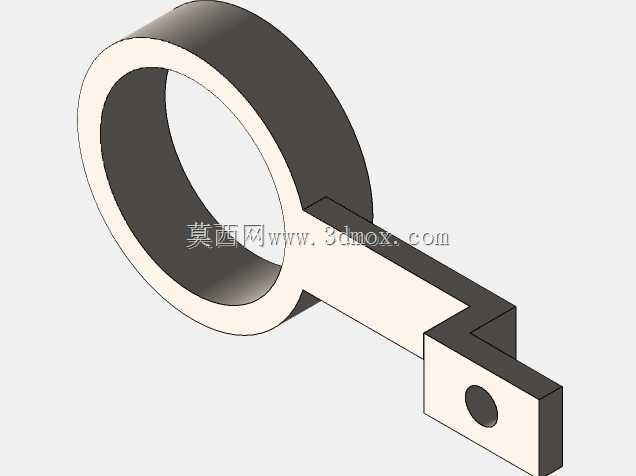

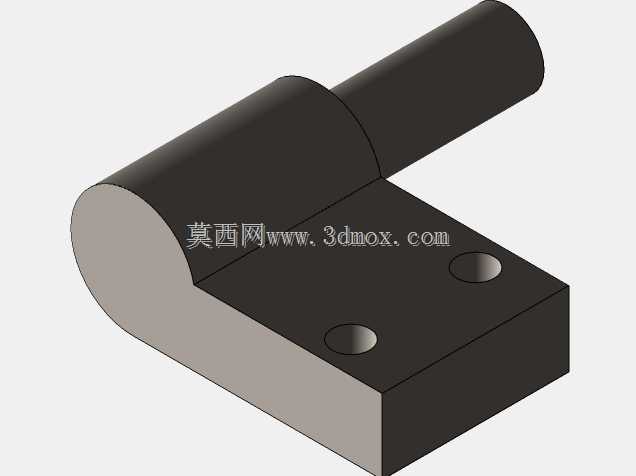

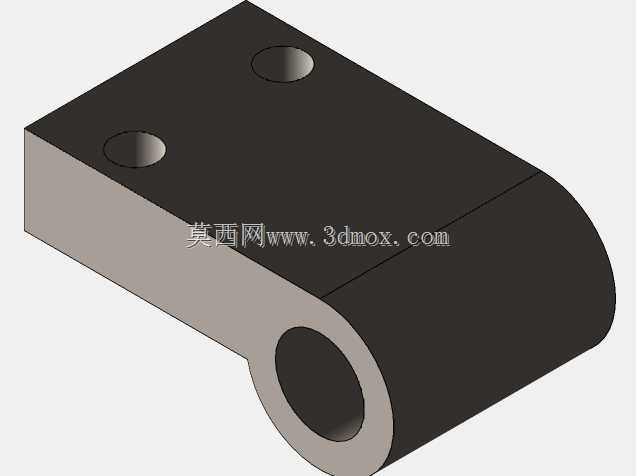

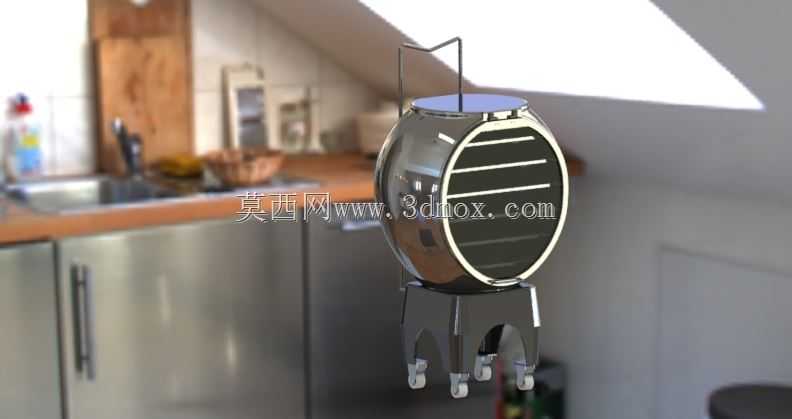

　　这款超紫外光立体理疗装置的结构设计，首先围绕桌面场景的使用边界做了全维度适配，整体采用椭球形主舱搭配三脚支撑的落地结构，主舱最大直径控制在220mm区间，整体高度含支撑脚为380mm，放置在常规厨房台面、实验室操作桌、家用护理台面上时，不会占用过多操作空间，支撑脚末端配置的防滑硅胶垫，能在光滑的石英石、不锈钢台面上保持足够静摩擦力，避免设备受外力触碰出现滑移倾覆的风险。主舱顶部集成的弯折式金属提手，采用直径6mm的不锈钢圆钢弯折成型，提手与主舱上盖的铰接位置做了阻尼限位结构，提起设备时提手自动翻起至垂直受力位置，放置时可自然回落贴合主舱顶面，不会额外增加设备的收纳高度，适配常规高度300mm的桌面置物架收纳需求。

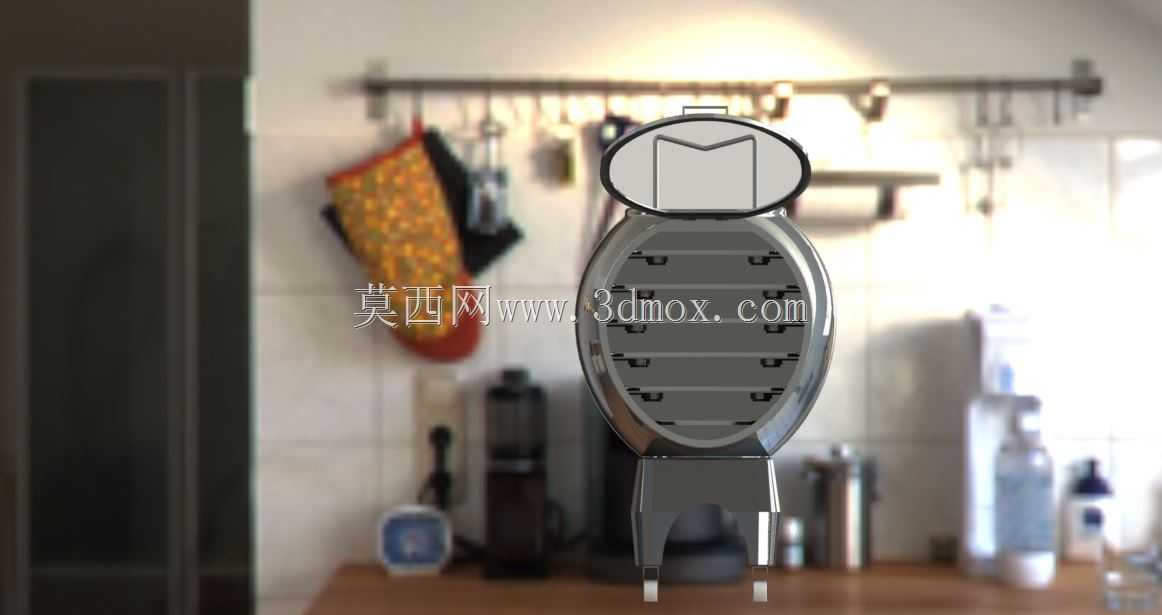

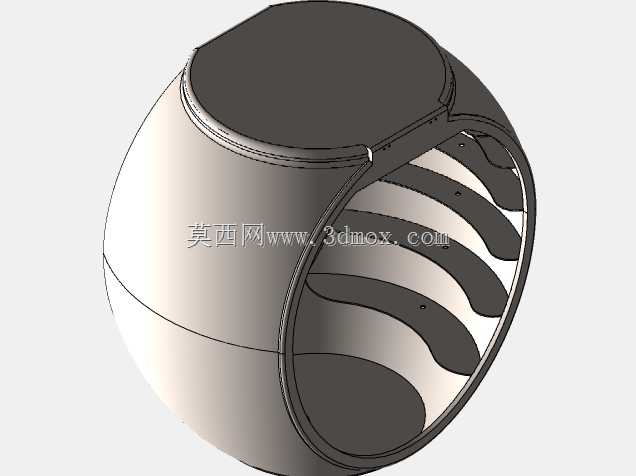

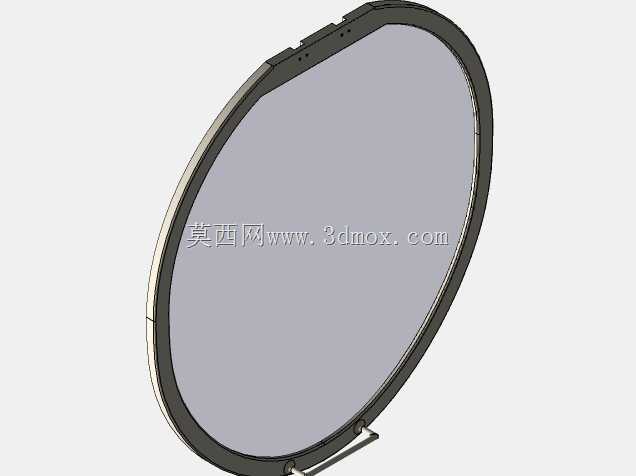

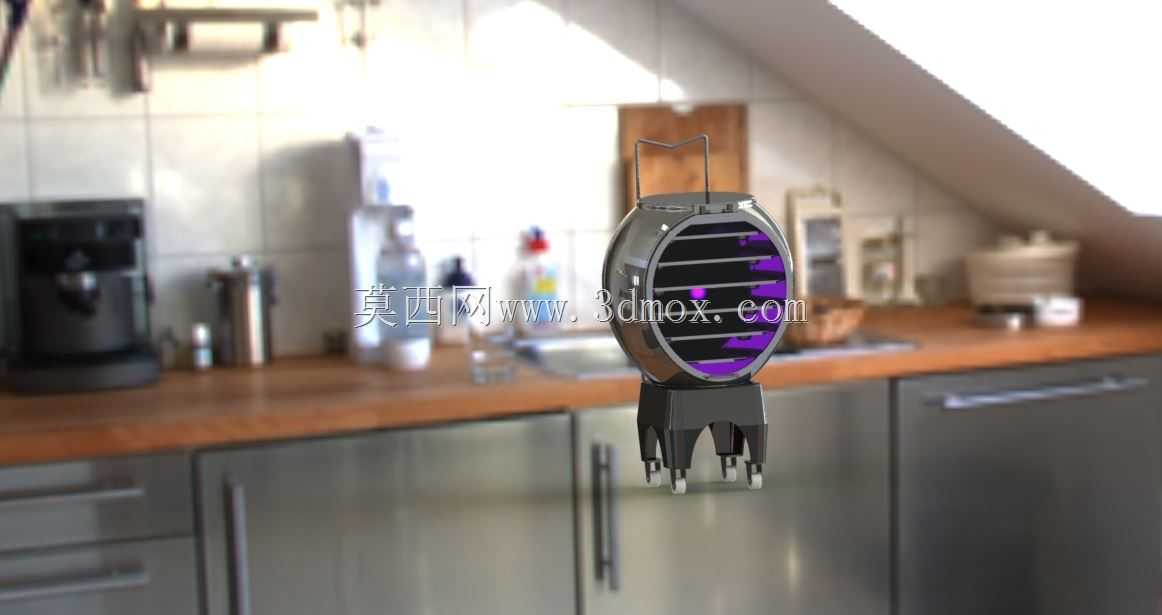

　　从实际用途出发，该设备主要面向小范围局部超紫外光照射场景，可用于家用小物件表面消杀、牙科诊所小型器械的快速表面消毒、皮肤护理场景下的定向紫外光理疗作业，主舱正面的环形透光窗口采用高透石英玻璃材质，窗口内侧设置三层水平遮光格栅，格栅片采用镜面不锈钢冲压成型，每片格栅的倾斜角度经过光路计算校准，既可以保证紫外光按照设定的照射角度向外输出，又能避免光线无规则散射对操作人员眼部造成直射伤害，格栅间距设置为8mm，在不遮挡有效照射光路的前提下，最大限度阻挡侧向杂散光溢出。主舱壳体采用食品级304不锈钢整体冲压成型，壳体壁厚1.2mm，椭球形的曲面结构相比传统方形壳体具备更好的结构刚性，同等壁厚下抗形变能力提升40%以上，壳体表面做镜面抛光处理，一方面可以反射主舱内部的紫外光线，提升光能利用率，另一方面光滑的镜面表面不易附着污渍，日常使用后用无尘布擦拭即可完成清洁，不会残留消毒死角。

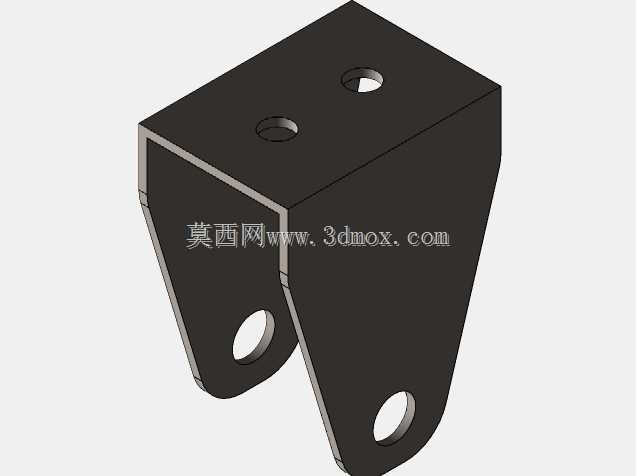

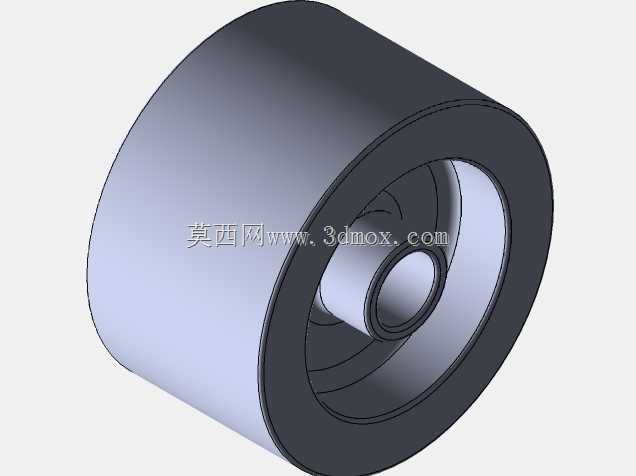

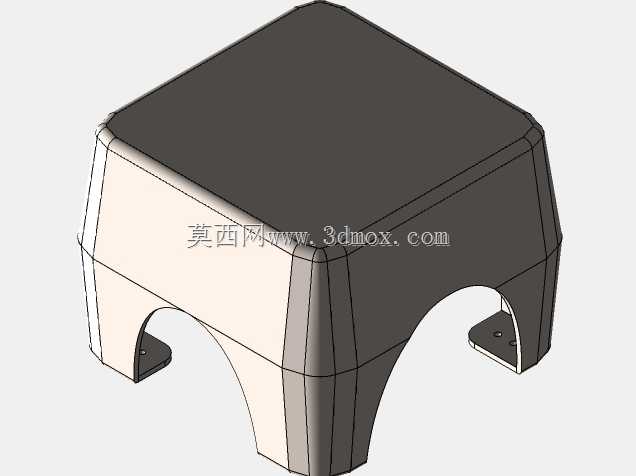

　　设备的内部腔体设计充分考虑了紫外光源的安装与散热需求，主舱内部预留直径180mm、深度120mm的圆柱形安装腔，可适配不同功率的冷阴极紫外灯管安装，腔体后壁设置阵列式通风散热孔，散热孔直径2mm，孔间距5mm，采用交错排布方式，既保证内部热量可以通过自然对流向外散出，又能避免紫外光线从散热孔位置向外泄漏。支撑脚部分采用一体化压铸的铝合金结构，三个支脚呈120°均匀分布在主舱底部的连接法兰上，每个支脚的长度为110mm，支脚内侧做镂空减重设计，在保证支撑结构强度的前提下，将整体设备重量控制在2.1kg，配合顶部提手可实现单手拎取转移，适配多场景轮换使用的需求。主舱与支撑脚的连接位置采用快拆式螺纹结构，旋转主舱即可完成与支撑脚的分离，拆分后主舱可单独作为卧式紫外照射装置使用，适配不同高度的照射作业需求，连接螺纹采用M60×2的细牙螺纹，连接后配合端面橡胶密封圈实现定位锁紧，不会出现使用过程中松动移位的问题。

　　在光路设计层面，主舱内部的光源安装座设置了角度调节机构，可实现±15°的照射角度微调，配合正面的格栅结构，可根据实际使用需求调整有效照射范围，在距离照射窗口200mm位置，有效照射光斑直径为150mm，可覆盖常规小型器械、局部皮肤护理的照射范围需求。设备的上盖部分采用卡扣式连接结构，与主舱顶面的配合位置设置环形硅橡胶密封垫，可阻挡日常使用过程中泼溅的液体进入设备内部，适配厨房、卫生间等潮湿场景的使用需求，上盖顶面预留直径10mm的走线孔，可适配内置电源款、外接电源款两种不同供电方案的结构改装需求，无需额外对壳体进行二次加工。从结构建模的角度来看，该设备的所有曲面均采用G2连续的曲面建模方式，椭球形主舱的曲面顺滑无折角，冲压成型过程中不会出现应力集中导致的板材开裂问题，所有钣金件的折弯半径均按照板材壁厚的1.5倍设置，符合常规钣金加工的工艺要求，支撑脚的压铸结构拔模角度设置为1.5°，可适配常规压铸模具的生产要求，无需额外做结构改模即可实现批量生产。
