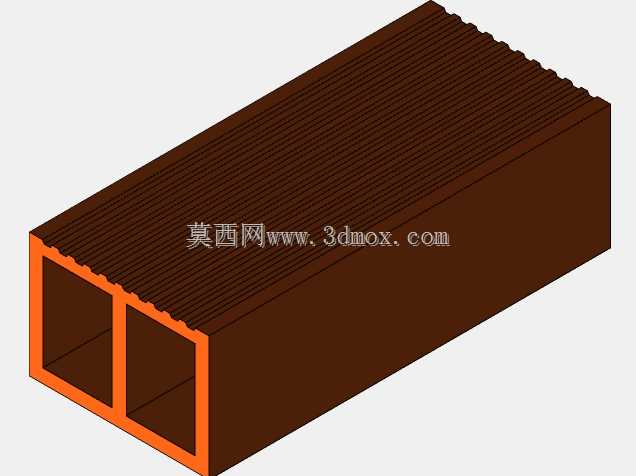

双腔矩形带散热齿型材结构件

　　能有效降低设备的运行噪音与后期维护成本。双腔体的设计并非简单的结构分隔，其中一个腔体通常用来走强电回路，另一个腔体走弱电信号线路，中间的分隔筋能有效避免强电对弱电信号的电磁干扰，同时两个腔体的壁厚保持一致，在挤压生产时能保证料流流速均匀，不会出现局部壁厚差过大导致的型材变形问题。做结构设计时，首先要确认安装边界的尺寸限制，这类构件的外轮廓宽度、高度要和设备内部的安装卡槽匹配，腔体的内部净尺寸要能容纳对应的线缆或者内置模块，尤其是分隔筋的位置不能偏移，否则会出现某一侧腔体空间不足，无法放入预设元器件的问题。外齿的排布方向要和设备内部的空气流动方向保持一致，如果是垂直安装的设备，散热齿要沿竖直方向排布，方便热空气顺着齿槽向上流动，在工业电子设备散热、户外柜体结构支撑、低压母线防护等场景中，这类带外齿的双腔矩形挤压构件是应用频次极高的结构件，不少刚入行的结构工程师在做选型时，很容易忽略腔体分隔与外齿排布的匹配逻辑，要么选了单腔结构导致内部走线分隔混乱，要么选了光面外管导致散热冗余不足，最后不得不重新开模调整，耽误项目进度。从实际使用场景来看，这类构件最常被用作功率模块的安装壳体，顶部的连续散热齿直接与功率器件的安装面贴合，不需要额外加装散热基板，齿的高度、齿间距都是按照自然对流散热的工况做的匹配，当设备内部功率器件持续发热时，热量可以通过型材本体快速传导到外齿表面，依靠空气在齿槽间的自然流动带走热量，不需要额外加装强制风冷风扇，

　　形成顺畅的散热风道，如果齿的方向做反，会导致齿槽内的空气滞留，散热效率会下降40%以上。不少工程师在建模时容易忽略型材的圆角过渡，不管是外轮廓的边角还是腔体内部的转角，都要做符合挤压工艺要求的圆角，不能直接做直角结构，否则在挤压生产时会出现应力集中，导致型材开裂，同时模具的损耗速度也会大幅提升。从安装适配的角度来说，这类构件的端面通常会搭配端盖做密封，所以建模时要预留端盖的安装台阶，台阶的深度要和端盖的插入深度匹配，不能出现台阶过浅导致端盖脱落，或者台阶过深导致端盖无法装平的问题。另外，构件的外表面散热齿的齿顶要保持在同一平面上，这样和功率器件安装时才能保证贴合紧密，如果齿顶高低差过大，会导致接触热阻大幅提升，

　　热量无法有效传导到散热齿上，最终造成功率器件过热保护。在做不同长度的选型时，不需要重新制作型材模具，只需要按照实际安装长度对型材进行裁切即可，裁切时要保证端面的平整度，避免出现毛刺或者端面倾斜，否则在安装端盖或者对接其他构件时会出现密封不严或者对接错位的问题。还有一点容易被忽略的设计细节，就是双腔中间的分隔筋厚度，要和外壁厚度保持一致或者略厚于外壁，因为分隔筋不仅起到分隔腔体的作用，同时也是主要的导热路径之一，功率器件的热量一部分通过外壁传导到外齿，另一部分会通过分隔筋传导到另一侧的腔体壁，辅助提升整体散热效率，如果分隔筋做的过薄，不仅会影响结构强度，还会阻碍热量的横向传导，降低整体的散热能力。在户外使用的场景下，

　　这类构件通常会做表面阳极氧化处理，建模时要预留氧化层的厚度余量，避免处理后构件的外轮廓尺寸超差，无法卡入预设的安装槽内。同时，腔体内部的棱边也要做小倒角处理，避免穿线时划破线缆的绝缘层，造成短路隐患。很多新手在做这类构件的三维建模时，会直接用实体拉伸一次性做出整体结构，其实更高效的建模方式是先绘制端面的截面草图，将外轮廓、散热齿、腔体、分隔筋的截面轮廓一次性绘制完成，检查所有壁厚的均匀性、圆角的合理性之后，再沿长度方向做拉伸，这样后续调整长度或者修改截面参数时，只需要修改草图或者调整拉伸长度即可，不需要反复重建特征，能大幅提升建模效率，也能避免特征过多导致的模型卡顿或者出错。另外，在做装配验证时，要模拟实际安装时的公差累积，比如型材的长度公差、安装卡槽的位置公差、端盖的尺寸公差，提前预留合理的配合间隙，避免实际装配时出现过盈装不上或者间隙过大晃动的问题。
