卧式管壳式换热设备三维结构设计

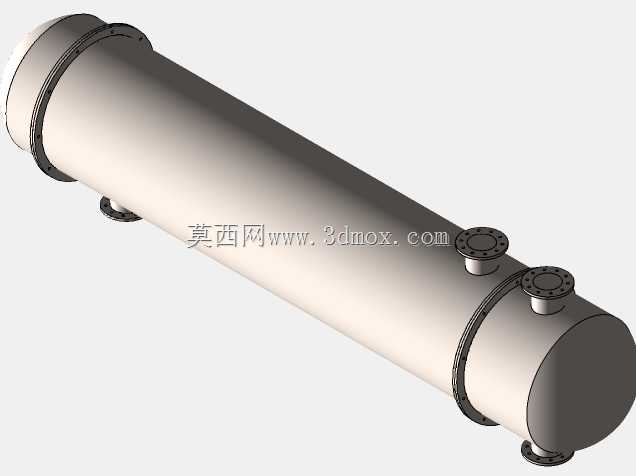

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热设备是实现不同流体间热量传递的核心通用装置，这套卧式结构的换热设备三维模型，完全按照实际工程应用中的安装与运行逻辑搭建，可直接用于方案选型阶段的结构校核、管路排布预演以及生产前的干涉检查。从实际应用场景来看，这类卧式管壳换热器常被布置在车间工艺管线的中层支撑钢架上，也可配套在冷水机组、余热回收系统、化工反应工段的温控回路中，承担液-液、汽-液两相介质的热量交换任务，相比立式结构，卧式布置的设备检修时无需搭建过高的操作平台，管束抽装作业空间更充裕，日常运维的便利性更强。

　　从设备实际用途出发，这套结构的核心功能是让两种存在温度差的介质在完全隔离的流道内流动，通过管壁完成热量传导，既可以实现工艺介质的降温冷凝，也能完成冷态介质的预热升温，避免能源的无效损耗。模型中完整还原了设备的核心组成：两端带法兰密封的椭圆形封头、长直圆柱形承压筒体、筒体上分布的多组接管法兰、底部的支撑支座结构，所有法兰接口的螺栓孔排布、密封面结构都按照常规工程设计规范做了还原，接管的位置分别对应管程、壳程的介质进出口，能够满足不同流向的换热工艺排布需求，比如可以实现逆流换热提升传热效率，也可根据管路走向调整为顺流布置适配现场空间。

　　在产品功能特性的设计上，这套结构充分考虑了承压运行的可靠性：筒体与封头的连接采用高颈法兰对接，密封面预留了垫片安装位置，能够承受中低压工况下的介质压力，避免运行过程中出现泄漏；筒体上的接管全部采用法兰连接形式，方便现场与工艺管线快速对接，也便于后期检修时的拆卸作业；底部的支座采用鞍式支撑结构，两个支座的间距按照长筒体的受力挠度要求设置，能够均匀承载设备自重以及内部充液后的总重量，避免筒体长期运行出现弯曲变形。设计过程中特意将管程与壳程的流道做了清晰的结构区分，管程区域对应两端封头的内腔与管束安装空间，壳程区域为筒体内壁与管束外壁的夹层空间，建模时预留了管束的安装定位台阶，实际生产时可根据换热需求调整管束的数量、管径以及折流板的间距，适配不同的换热负荷要求。

　　从设计思路来看，这套模型优先遵循了压力容器的结构设计逻辑，所有转角位置都做了圆弧过渡处理，避免应力集中导致的结构失效；法兰接口的伸出长度充分考虑了现场安装螺栓、焊接作业的操作空间，不会出现管线对接时工具无法操作的问题；设备整体的长径比控制在常规卧式换热器的合理区间内，既保证了足够的换热流程长度提升传热效率，也不会因为筒体过长导致运输、安装过程中出现变形问题。关于外形尺寸与安装边界，模型中筒体的公称直径、长度比例按照常用的工业换热设备参数设置，鞍式支座的底板预留了地脚螺栓安装孔位，安装时需要在基础上预留对应位置的预埋螺栓，设备周围需要预留至少一倍筒体长度的抽管空间，方便后期检修时抽出管束做清洗、更换作业；顶部接管的安装高度需要匹配车间管线的排布标高，避免出现管线强行对接产生的附加应力，影响设备的密封性能。

　　对于结构设计从业者来说，这套模型可以作为管壳式换热器设计的基础模板，根据具体的工艺参数调整筒体壁厚、法兰压力等级、接管口径等参数，大幅缩短方案设计阶段的建模周期；对于设备选型人员来说，通过三维模型可以直观判断设备的安装空间是否满足要求，提前预判管线对接的干涉问题，避免现场安装时出现尺寸 mismatch 的问题。建模过程中所有结构都做了参数化的特征保留，修改尺寸时不会出现特征报错，能够适配不同工况下的个性化设计调整需求，比如当换热负荷增大时，可以直接调整筒体长度增加换热面积，当介质腐蚀性较强时，可以调整筒体、接管的材质参数，同步更新法兰、密封件的配套选型。
